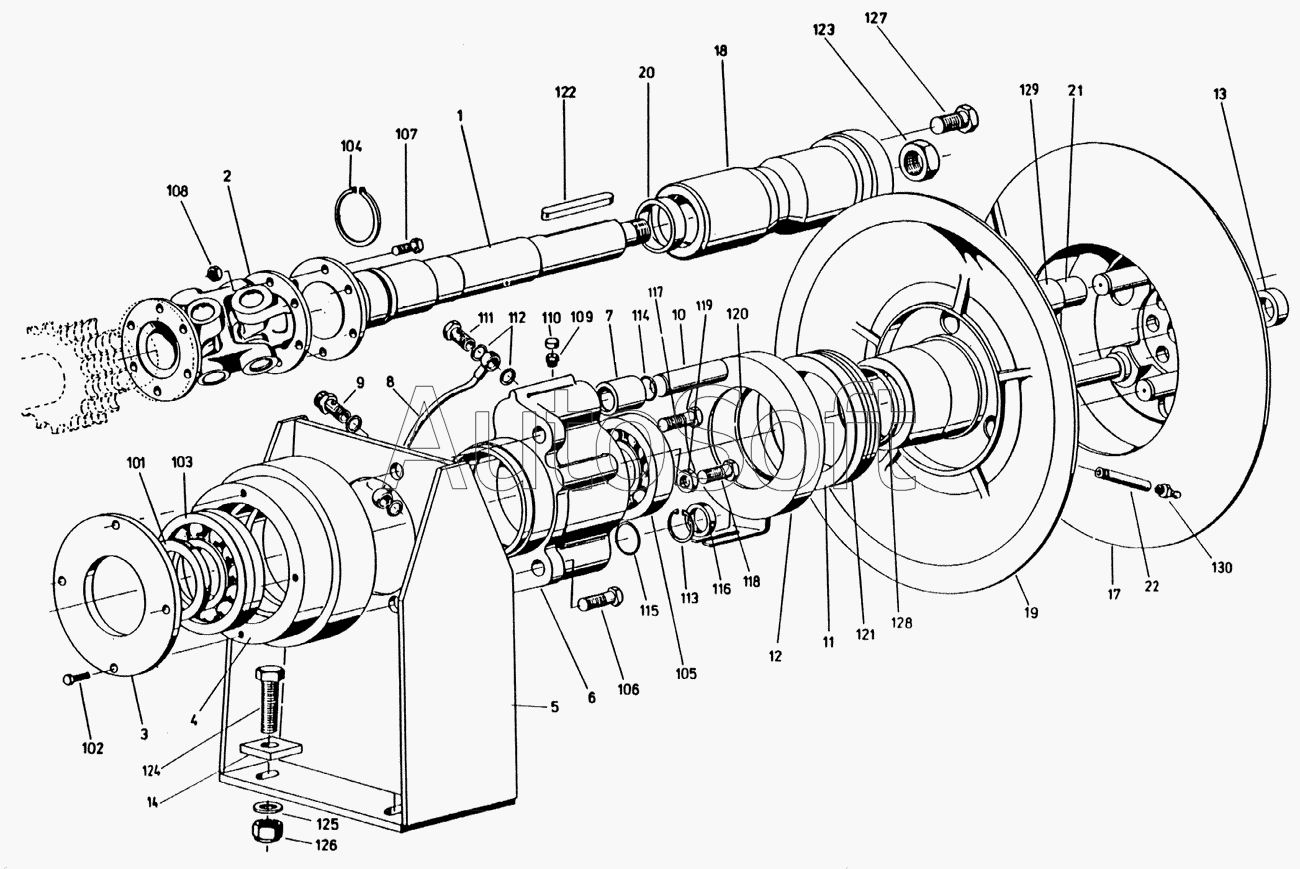

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Промежуточный вал вариатора
119
106
107
108
109
110
111
112
113
114
115
116
118
105
120
121
122
123
124
125
126
127
128
129
130
14
2
3
4
5
6
7
8
9
10
11
12
13
1
17
18
19
20
21
22
101
102
103
104
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Вал вариатора | |
| 2 | 9***8 | Сдвоенный шарнир | |
| 3 | 9***5 | Крышка подшипника | |
| 4 | 9***3 | Корпус подшипника | |
| 5 | 9***8 | Стойка вариатора | |
| 6 | 9***2 | Корпус подшипника | |
| 7 | 9***4 | Втулка | |
| 8 | 9***0 | Соединительный трубопровод | |
| 9 | 9***2 | Пустотелый резьбовой штуцер | |
| 10 | 9***8 | Поршень | |
| 11 | 9***4 | Уплотнительная шайба | |
| 12 | 9***4 | Опорное кольцо | |
| 13 | 9***0 | Распорная втулка | |
| 14 | 9***0 | Шайба | |
| 16 | 9***1 | Вариатор ходового механизма | |
| 17 | 9***6 | Полушкив клиноременной передачи | |
| 18 | 9***8 | Направляющая втулка | |
| 19 | 9***2 | Полушкив | |
| 20 | 9***8 | Кольцо | |
| 21 | 9***4 | Втулка | |
| 22 | 9***1 | Труба | |
| 101 | 9***4 | Кольцо радиального уплотнения вала | |
| 102 | 9***7 | Болт с шестигранной головкой | |
| 103 | 9***5 | Радиально-упорный шарикоподшипник | |
| 104 | 9***1 | Стопорное кольцо | |
| 105 | 9***5 | Радиальный шарикоподшипник | |
| 106 | 0***0 | Болт с шестигранной головкой | |
| 107 | 9***5 | Болт с шестигранной головкой | |
| 108 | 9***1 | Шестигранная гайка | |
| 109 | 9***8 | Запорный болт воздушника | |
| 110 | 9***5 | Колпачок воздушника | |
| 111 | 9***6 | Пустотелый винт | |
| 112 | 9***2 | Уплотнительное кольцо | |
| 113 | 9***7 | Стопорное кольцо | |
| 114 | 9***2 | Кольцо круглого сечения | |
| 115 | 9***4 | Кольцо круглого сечения | |
| 116 | 9***2 | Кольцо для радиального уплотнения вала | |
| 118 | 0***5 | Болт с шестигранной головкой | |
| 119 | 0***5 | Шестигранная гайка | |
| 120 | 9***3 | Кольцо круглого сечения | |
| 121 | 9***5 | Упорный шарикоподшипник с желобчатыми дорожкамикачения | |
| 122 | 9***4 | Призматическая шпонка | |
| 123 | 9***8 | Шестигранная гайка | |
| 124 | 0***5 | Болт с шестигранной головкой | |
| 125 | 0***7 | Шайба | |
| 126 | 9***0 | Шестигранная гайка | |
| 127 | 9***2 | Болт с шестигранной головкой | |
| 128 | 9***0 | Кольцо круглого сечения | |
| 129 | 9***0 | Втулка | |
| 130 | 9***9 | Пресс-масленка с конической головкой |
