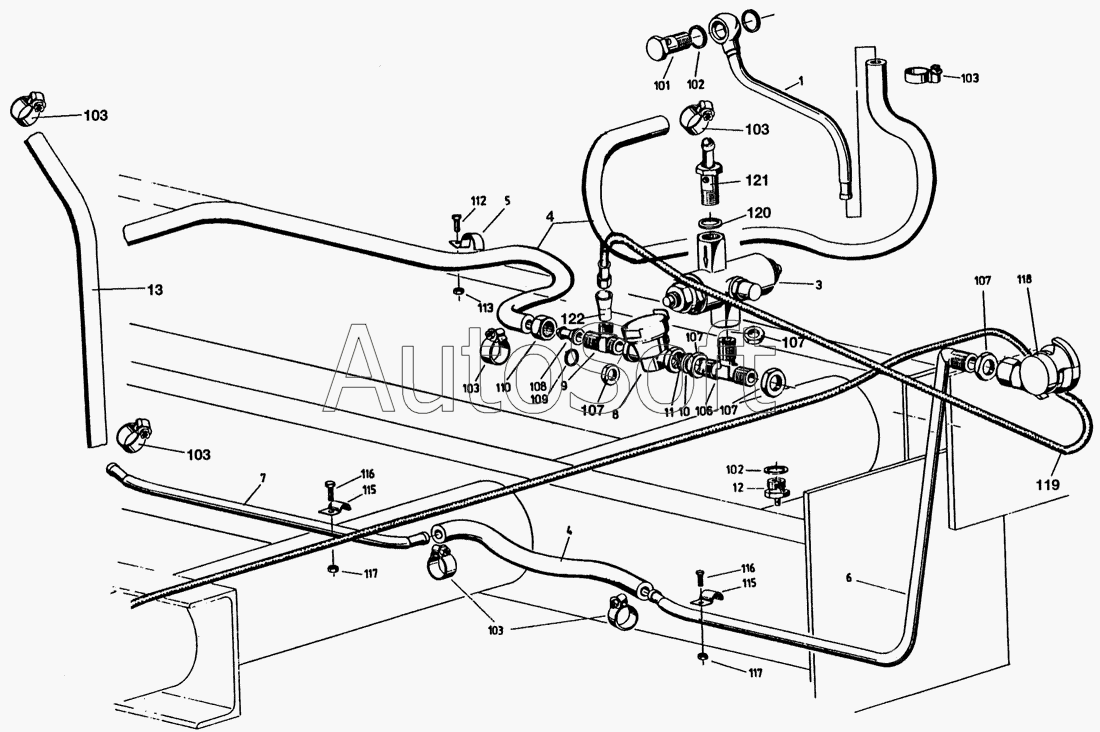

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Пневматическая система 1: регулятор давления, головка соединительной муфты
106
122
121
120
119
118
117
117
116
116
115
115
113
112
110
109
108
107
107
107
107
107
1
103
103
103
103
103
103
102
102
101
13
12
11
10
9
8
7
6
5
4
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***0 | Труба | |
| 3 | 9***6 | Регулятор давления | |
| 4 | 9***8 | Тормозной шланг | |
| 5 | 9***0 | Хомутик для шланга | |
| 6 | 9***2 | Тормозная труба | |
| 7 | 9***2 | Тормозная труба | |
| 8 | 9***1 | Фильтр в линии | |
| 9 | 9***0 | Тройник | |
| 10 | 9***7 | Упорное кольцо | |
| 11 | 9***5 | Кольцо круглого сечения | |
| 12 | 9***3 | Сливной клапан | |
| 13 | 9***3 | Тормозной шланг | |
| 101 | 9***2 | Пустотелый винт | |
| 102 | 9***1 | Уплотнительное кольцо | |
| 103 | 0***7 | Хомутик для шланга | |
| 106 | 9***5 | Т-образный штуцер | |
| 107 | 9***1 | Шестигранная гайка | |
| 108 | 9***5 | Штуцер для шланга | |
| 109 | 9***2 | Уплотнительное кольцо | |
| 110 | 9***1 | Накидная гайка | |
| 112 | 0***6 | Болт с шестигранной головкой | |
| 113 | 0***0 | Шестигранная гайка | |
| 115 | 9***6 | Крепежная скоба | |
| 116 | 0***6 | Болт с шестигранной головкой | |
| 117 | 0***0 | Шестигранная гайка | |
| 118 | 9***0 | Головка соединительной муфты, черная | |
| 119 | 9***6 | Труба муфты, нижняя | |
| 120 | 9***0 | Уплотнительное кольцо | |
| 121 | 9***7 | Штуцер для шланга | |
| 122 | 9***5 | Сопло |
