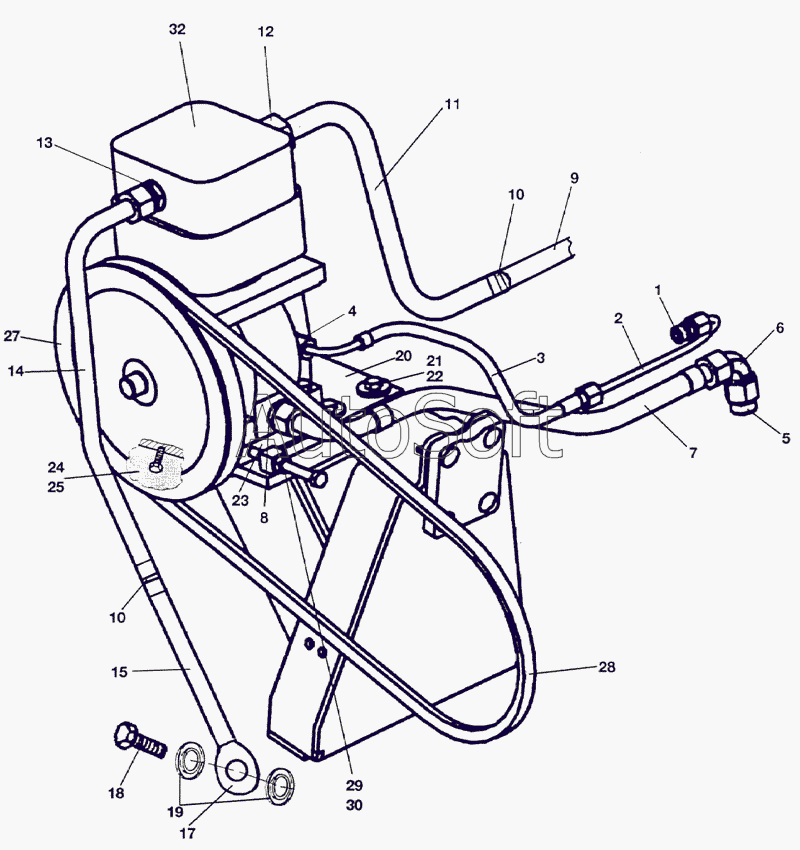

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Пневматическая система
15
32
30
29
28
27
25
24
23
22
21
20
19
18
17
1
14
13
12
11
10
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***6 | Прямое ввинчиваемое резьбовое соединение | |
| 2 | 9***7 | Трубопровод | |
| 3 | 9***6 | Напорная линия масла к компрессору | |
| 4 | 0***4 | Прямое ввинчиваемое резьбовое соединение | |
| 5 | 0***6 | Прямое ввинчиваемое резьбовое соединение | |
| 6 | 0***1 | Регулируемый угловой патрубок | |
| 7 | 9***8 | Обратная линия компрессора | |
| 8 | 0***2 | Прямое ввинчиваемое резьбовое соединение | |
| 9 | 9***4 | Всасывающий шланг | |
| 10 | 0***7 | Хомутик для шланга | |
| 11 | 9***3 | Всасывающая труба | |
| 12 | 0***6 | Прямое ввинчиваемое резьбовое соединение | |
| 13 | 9***1 | Прямое ввинчиваемое резьбовое соединение | |
| 14 | 9***8 | Напорная труба | |
| 15 | 9***0 | Напорный шланг | |
| 17 | 9***8 | Кольцевая деталь, в сборе | |
| 18 | 9***2 | Пустотелый винт | |
| 19 | 9***1 | Уплотнительное кольцо | |
| 20 | 9***0 | Промежуточная пластина | |
| 21 | 0***7 | Болт с шестигранной головкой | |
| 22 | 9***0 | Шайба | |
| 23 | 9***6 | Базовая плита | |
| 24 | 0***5 | Болт с шестигранной головкой | |
| 25 | 9***7 | Шайба | |
| 27 | 9***7 | Шкив клиноременной передачи | |
| 28 | 9***5 | Узкий клиной ремень | |
| 29 | 0***0 | Болт с шестигранной головкой | |
| 30 | 0***5 | Шестигранная гайка | |
| 32 | 9***1 | Компрессор |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
