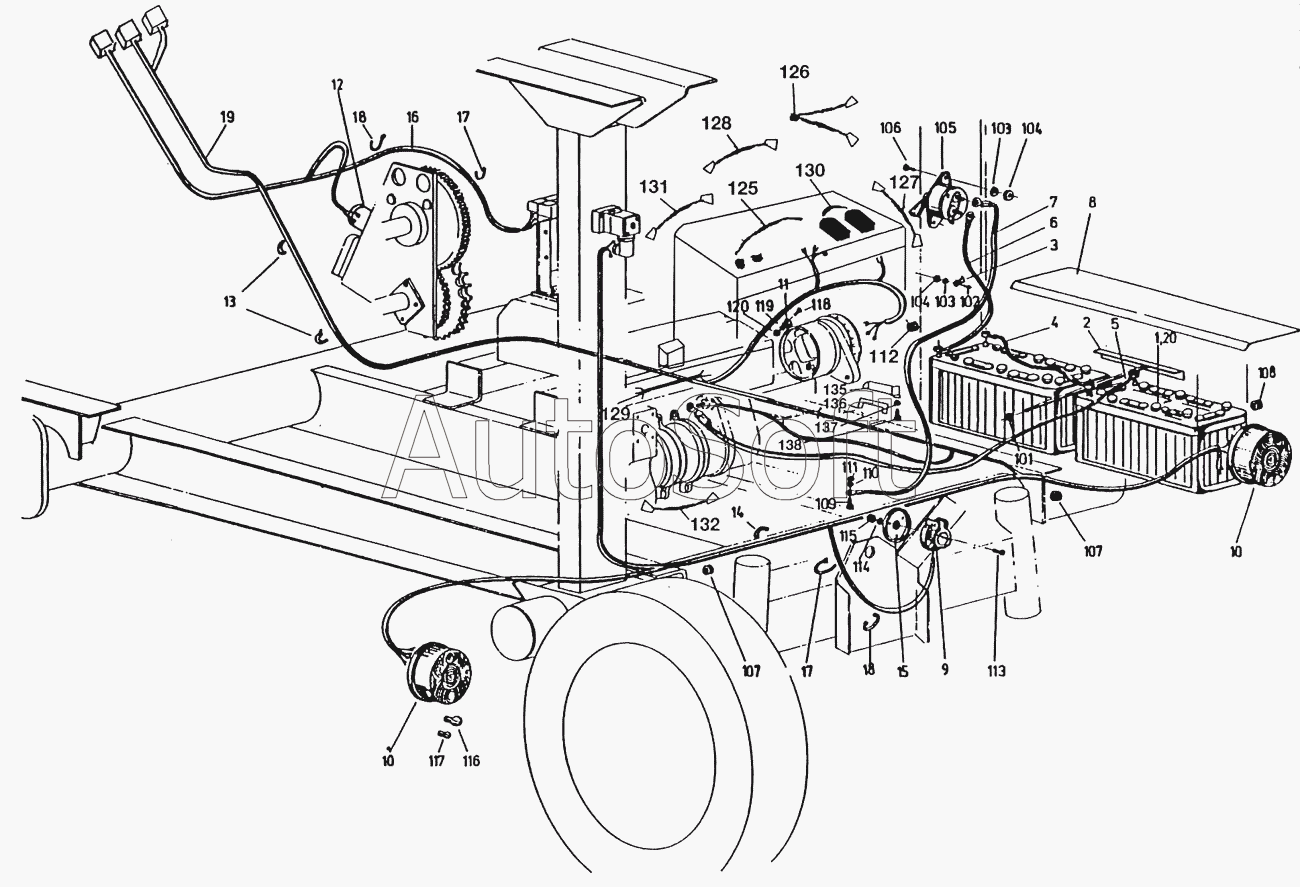

Каталог запасных частей к технике: Кировец-Ландтехник Е-281 "MARAL-125". Электрооборудование шасси
1
2
3
4
5
6
7
8
9
10
10
11
12
13
14
15
16
17
17
19
101
102
103
103
104
104
105
106
107
107
108
109
110
111
112
113
114
115
116
117
118
119
120
125
126
127
128
129
130
131
132
135
136
137
138
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Аккумуляторная батарея стартера | |
| 2 | 9***6 | Стяжной элемент | |
| 3 | 9***0 | Хомутик | |
| 4 | 9***4 | Соединительный провод | |
| 5 | 9***6 | Провод к стартеру | |
| 6 | 9***2 | Провод соединения на корпус | |
| 7 | 9***7 | Перемычка на корпус | |
| 8 | 9***3 | Крышка | |
| 9 | 9***8 | Розетка | |
| 10 | 9***5 | Групповой световой прибор указателя поворота, сигнала торможения, габаритного огня и освещения номерного знака | |
| 11 | 9***8 | Зажим | |
| 12 | 9***0 | Электромагнит постоянного тока | |
| 13 | 9***3 | Изолятор | |
| 14 | 9***2 | Изолятор | |
| 15 | 9***3 | Подставка для розетки | |
| 16 | 9***6 | Кабель к реверсивной передаче | |
| 17 | 9***5 | Бандаж для кабеля, 300 мм | |
| 19 | 9***2 | Пучок проводов, сзади | |
| 22 | 9***7 | Бандаж для кабеля, 150 мм | |
| 101 | 0***5 | Шестигранная гайка | |
| 102 | 9***1 | Болт с шестигранной головкой | |
| 103 | 9***1 | Пружинная шайба | |
| 104 | 0***5 | Шестигранная гайка | |
| 105 | 9***6 | Главный выключатель аккумуляторной батареи | |
| 106 | 0***0 | Болт с шестигранной головкой | |
| 107 | 9***0 | Проходной кабельный наконечник | |
| 108 | 9***8 | Проходной кабельный наконечник | |
| 109 | 0***0 | Болт с шестигранной головкой | |
| 110 | 9***3 | Пружинная шайба | |
| 111 | 9***6 | Шайба | |
| 112 | 9***7 | Проходной кабельный наконечник | |
| 113 | 9***6 | Болт с потайной головкой | |
| 114 | 9***4 | Пружинная шайба | |
| 115 | 0***0 | Шестигранная гайка | |
| 116 | 9***7 | Лампа накаливания, 21 Вт | |
| 117 | 0***5 | Лампа накаливания, 5 Вт | |
| 118 | 0***0 | Болт с шестигранной головкой | |
| 119 | 9***0 | Пружинная шайба | |
| 120 | 0***0 | Шестигранная гайка | |
| 125 | 9***0 | Провод к свечам накаливания | |
| 126 | 9***4 | Соединение на корпус для датчика температура ДТ | |
| 127 | 9***5 | Провод к датчику температуры | |
| 128 | 9***1 | Провод к магниту деблокировки | |
| 129 | 9***8 | Провод к пусковому реле | |
| 130 | 9***8 | Перемычка к резистору с электротермобиметапличим реле | |
| 131 | 9***3 | Провод к датчику давления масла в двигателе | |
| 132 | 7***0 | Провод к сигнализатору загрязнения воздухоочистителя | |
| 135 | 4***4 | Держатель предохранителя | |
| 136 | 4***2 | Предохранитель с пластинчатой плавкой вставкой | |
| 137 | 6***4 | Болт | |
| 138 | 6***8 | Гайка |
