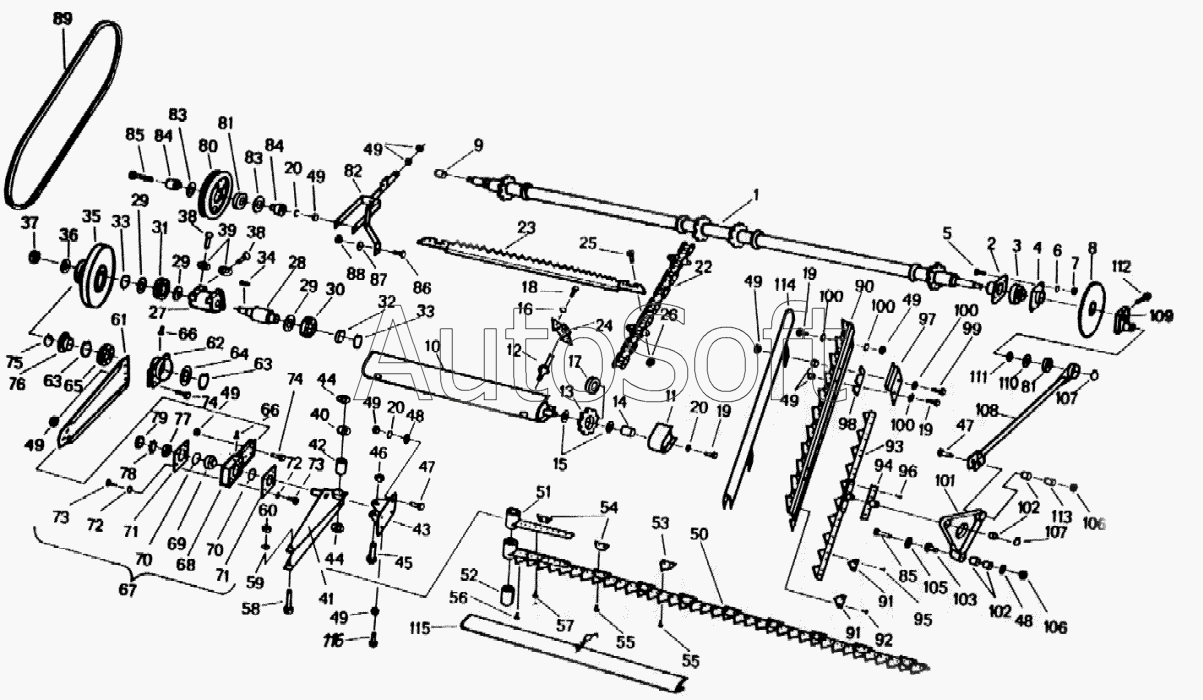

Каталог запасных частей к технике: Кировец-Ландтехник Жатка М30. Режущие органы: цепочно-планчатый транспортер, приводы
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
19
20
20
20
22
23
24
25
26
27
28
29
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
41
42
43
44
44
45
46
47
47
48
48
49
49
49
49
49
49
49
49
49
50
51
52
53
54
55
55
56
57
58
59
60
61
62
63
63
64
65
66
66
67
68
69
70
70
71
71
72
72
73
73
74
74
75
76
77
78
79
80
81
81
82
83
83
84
84
85
85
86
87
88
89
90
91
91
92
93
94
95
96
97
98
99
100
100
100
100
101
102
102
103
105
106
106
107
107
108
109
110
111
112
113
114
115
116
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Вал транспортировочной цепи | |
| 2 | 9***5 | Ограждение вала | |
| 3 | 9***4 | Самоустанавливающийся подшипник | |
| 4 | 9***5 | Вкладыш подшипника | |
| 5 | 9***4 | Болт с полукруглой головкой | |
| 6 | 9***7 | Шайба | |
| 7 | 1***0 | Шестигранная гайка | |
| 8 | 9***4 | Звездочка, 33 зуба | |
| 9 | 9***7 | Защитный колпачок | |
| 10 | 9***1 | Ограждение, длинное | |
| 11 | 9***3 | Ограждение, короткое | |
| 12 | 9***8 | Ходовой винт с буртиком | |
| 13 | 9***7 | Звездочка, 9 зубьев | |
| 14 | 9***3 | Втулка | |
| 15 | 9***2 | Покрывная шайба | |
| 16 | 9***6 | Шайба | |
| 17 | 9***3 | Радиальный шарикоподшипник | |
| 18 | 9***5 | Болт с шестигранной головкой | |
| 19 | 1***5 | Болт с шестигранной головкой | |
| 20 | 9***3 | Пружинная шайба | |
| 22 | 9***7 | Транспортировочная цепь | |
| 23 | 9***3 | Транспортировочная планка | |
| 24 | 9***2 | Скоба | |
| 25 | 9***5 | Болт с шестигранной головкой | |
| 26 | 9***1 | Шестигранная гайка | |
| 27 | 9***4 | Корпус подшипника | |
| 28 | 9***3 | Вал | |
| 29 | 9***7 | Уплотнительная шайба | |
| 30 | 9***7 | Радиальный шарикоподшипник | |
| 31 | 9***2 | Цилиндрический роликоподшипник | |
| 32 | 9***0 | Крышка | |
| 33 | 9***2 | Стопорное кольцо | |
| 34 | 9***5 | Призматическая шпонка | |
| 35 | 9***3 | Шкив клиноременной передачи | |
| 36 | 9***6 | Шайба | |
| 37 | 9***3 | Шестигранная гайка | |
| 38 | 9***2 | Болт с шестигранной головкой | |
| 39 | 9***6 | Шайба | |
| 40 | 9***4 | Шайба | |
| 41 | 9***3 | Качающийся рычаг | |
| 42 | 9***0 | Упругая втулка | |
| 43 | 9***5 | Фланцевый подшипник | |
| 44 | 9***7 | Втулка | |
| 45 | 9***7 | Болт с шестигранной головкой | |
| 46 | 9***3 | Шестигранная гайка | |
| 47 | 1***0 | Болт с шестигранной головкой | |
| 48 | 9***8 | Шайба | |
| 49 | 1***5 | Шестигранная гайка | |
| 50 | 9***7 | Косилочный нож | |
| 51 | 9***7 | Головка ножа, в сборе | |
| 52 | 9***0 | Резиновая втулка | |
| 53 | 9***0 | Лезвие ножа | |
| 54 | 9***1 | Пластина-чистик | |
| 55 | 9***2 | Заклепка | |
| 56 | 9***5 | Заклепка | |
| 57 | 9***4 | Заклепка | |
| 58 | 9***8 | Болт с шестигранной головкой | |
| 59 | 9***2 | Пружинная шайба | |
| 60 | 6***7 | Шестигранная гайка | |
| 61 | 9***4 | Лист кривошипа | |
| 62 | 9***1 | Корпус подшипника | |
| 63 | 9***3 | Стопорное кольцо | |
| 64 | 9***3 | Уплотнительная шайба | |
| 65 | 9***4 | Радиальный шарикоподшипник | |
| 66 | 9***0 | Пресс-масленка с конической головкой | |
| 67 | 9***2 | Шарнирная головка | |
| 68 | 9***7 | Ушко подшипника | |
| 69 | 9***1 | Шарнирный подшипник | |
| 70 | 9***3 | Кольцо круглого сечения | |
| 71 | 9***0 | Покрывная пластина | |
| 72 | 9***3 | Зубчатая шайба | |
| 73 | 9***3 | Болт с шестигранной головкой | |
| 74 | 1***0 | Болт с шестигранной головкой | |
| 75 | 9***8 | Стопорное кольцо | |
| 76 | 9***4 | Крышка | |
| 77 | 9***5 | Кольцо | |
| 78 | 9***2 | Стопорная шайба | |
| 79 | 9***1 | Шлицевая гайка | |
| 80 | 9***5 | Ременной шкив | |
| 81 | 9***0 | Радиальный шарикоподшипник | |
| 82 | 9***8 | Стяжная скоба | |
| 83 | 9***2 | Уплотнительная шайба | |
| 84 | 9***0 | Втулка | |
| 85 | 9***6 | Болт с шестигранной головкой | |
| 86 | 9***4 | Болт с полукруглой головкой | |
| 87 | 9***1 | Шайба | |
| 88 | 1***5 | Шестигранная гайка | |
| 89 | 9***2 | Узкий клиновой ремень | |
| 90 | 9***1 | Ножевой брус | |
| 91 | 9***0 | Лезвие ножа | |
| 92 | 9***8 | Заклепка | |
| 93 | 9***6 | Носилочный нож | |
| 94 | 9***2 | Ножевая головка | |
| 95 | 9***8 | Заклепка | |
| 96 | 9***0 | Заклепка | |
| 97 | 9***5 | Ножевая опора | |
| 98 | 9***3 | Подкладка | |
| 99 | 6***7 | Болт с шестигранной головкой | |
| 100 | 9***6 | Шайба | |
| 101 | 9***6 | Качающийся рычаг | |
| 102 | 9***4 | Втулка | |
| 103 | 9***4 | Втулка | |
| 105 | 9***2 | Шайба | |
| 106 | 9***3 | Шестигранная гайка | |
| 107 | 9***2 | Стопорное кольцо | |
| 108 | 9***2 | Кривошип | |
| 109 | 9***8 | Эксцентрик | |
| 110 | 9***3 | Уплотнительная шайба | |
| 111 | 9***1 | Шайба | |
| 112 | 6***7 | Болт с шестигранной головкой | |
| 113 | 9***1 | Втулка | |
| 114 | 9***3 | Ограждение ножа | |
| 115 | 9***1 | Ограждение носилочного пальца | |
| 116 | 1***0 | Болт с шестигранной головкой |
