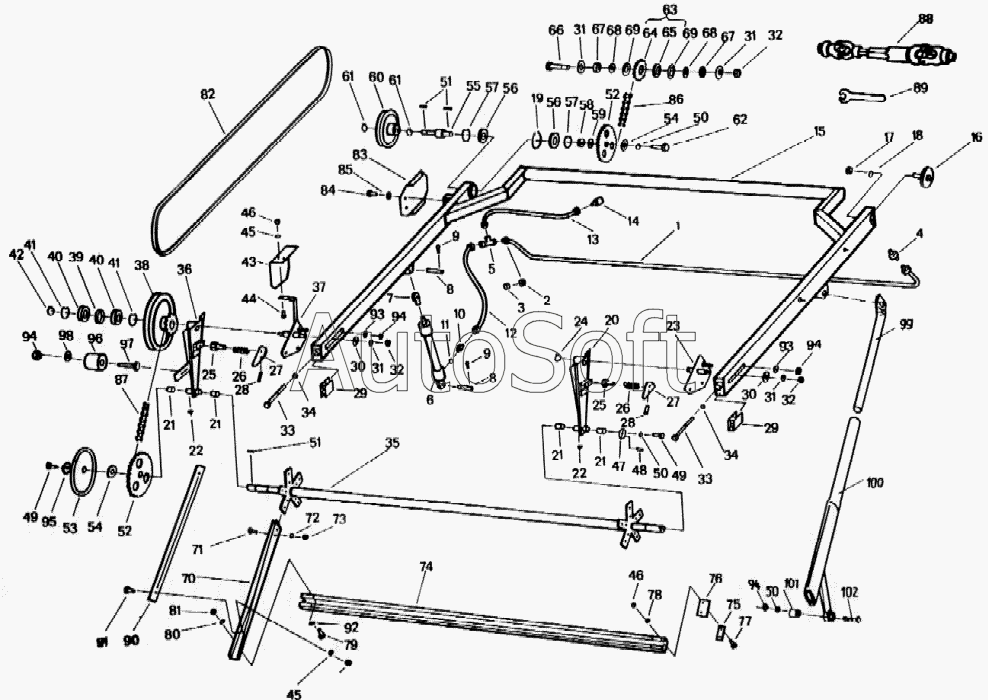

Каталог запасных частей к технике: Кировец-Ландтехник Жатка М30. Мотовило
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
21
21
21
22
22
23
24
25
25
26
26
27
27
28
28
29
29
30
30
31
31
31
31
32
32
32
33
33
34
34
35
36
37
38
39
40
40
41
41
42
43
44
45
45
46
46
47
48
49
49
50
50
50
51
51
52
52
53
54
54
55
56
56
57
57
58
59
60
61
61
62
63
64
65
66
67
67
68
68
69
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
93
94
94
94
94
95
96
97
98
99
100
101
102
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Трубопровод | |
| 2 | 9***4 | Накидная гайка | |
| 3 | 9***2 | Врезное кольцо | |
| 4 | 2***2 | Прямое резьбовое соединение | |
| 5 | 2***2 | Т-образное резьбовое соединение | |
| 6 | 9***6 | Рабочий цилиндр | |
| 7 | 9***1 | Головка поршневого штока | |
| 8 | 9***2 | Палец | |
| 9 | 9***6 | Шплинт | |
| 10 | 9***1 | Соединение прямое резьбовое | |
| 11 | 9***5 | Кольцо круглого сечения | |
| 12 | 9***6 | Соединительный шланг | |
| 13 | 9***8 | Соединительный шланга | |
| 14 | 9***6 | Полумуфта шланга | |
| 15 | 9***5 | Балка мотовила | |
| 16 | 9***5 | Эксцентриковая шайба | |
| 17 | 1***0 | Шестигранная гайка | |
| 18 | 9***2 | Пружинная шайба | |
| 19 | 9***0 | Стопорное кольцо | |
| 20 | 9***0 | Поворотный рычаг, слева | |
| 21 | 9***7 | Втулка | |
| 22 | 9***9 | Пресс-масленка с конической головкой | |
| 23 | 9***3 | Зажимная планка, слева | |
| 24 | 9***8 | Стопорное кольцо | |
| 25 | 9***0 | Задвижка | |
| 26 | 9***2 | Пружина сжатия | |
| 27 | 9***8 | Рычаг | |
| 28 | 9***3 | Просечной штифт | |
| 29 | 9***6 | Распорная деталь | |
| 30 | 9***3 | Шайба | |
| 31 | 9***8 | Шайба | |
| 32 | 9***1 | Шестигранная гайка | |
| 33 | 9***7 | Стяжной болт | |
| 34 | 9***6 | Шайба | |
| 35 | 9***8 | Вал мотовила | |
| 36 | 9***7 | Поворотный рычаг, справа | |
| 37 | 9***1 | Зажимная планка, справа | |
| 38 | 9***5 | Приводной шкив | |
| 39 | 9***8 | Промежуточное кольцо | |
| 40 | 9***4 | Радиальный шарикоподшипник | |
| 41 | 9***2 | Стопорное кольцо | |
| 42 | 9***6 | Стопорное кольцо | |
| 43 | 9***2 | Ограждение | |
| 44 | 9***9 | Болт с шестигранной головкой | |
| 45 | 9***1 | Пружинная шайба | |
| 46 | 1***0 | Шестигранная гайка | |
| 47 | 9***4 | Конечная шайба | |
| 48 | 9***8 | Просечной штифт | |
| 49 | 1***0 | Болт с шестигранной головкой | |
| 50 | 9***3 | Пружинная шайба | |
| 51 | 3***0 | Призматическая шпонка | |
| 52 | 9***3 | Звездочка, 37 зубьев | |
| 53 | 9***6 | Ограждение цепи | |
| 54 | 9***0 | Шайба | |
| 55 | 9***2 | Вал | |
| 56 | 9***0 | Радиальный шарикоподшипник | |
| 57 | 9***9 | Стопорное кольцо | |
| 58 | 9***6 | Кольцо | |
| 59 | 9***2 | Установочная шайба | |
| 60 | 9***0 | Шкив клиноременной передачи | |
| 61 | 9***8 | Стопорное кольцо | |
| 62 | 6***7 | Болт с шестигранной головкой | |
| 63 | 9***2 | Звездочка, 13 зубьев | |
| 64 | 9***0 | Зубчатый венец | |
| 65 | 9***0 | Радиальный шарикоподшипник | |
| 66 | 9***4 | Палец | |
| 67 | 9***0 | Втулка | |
| 68 | 9***0 | Установочная шайба | |
| 69 | 9***4 | Шайба защитная | |
| 70 | 9***0 | Кронштейн мотовила | |
| 71 | 1***5 | Болт с шестигранной головкой | |
| 72 | 9***2 | Пружинная шайба | |
| 73 | 9***4 | Шестигранная гайка | |
| 74 | 9***2 | Профиль | |
| 75 | 9***0 | Пластина | |
| 76 | 9***1 | Транспортировочная лента | |
| 77 | 9***5 | Болт с полукруглой головкой | |
| 78 | 9***6 | Шайба | |
| 79 | 9***5 | Болт с шестигранной головкой | |
| 80 | 9***1 | Пружинная шайба | |
| 81 | 1***5 | Шестигранная гайка | |
| 82 | 9***6 | Узкий клиновой ремень | |
| 83 | 9***2 | Ограждение клинового ремня | |
| 84 | 1***0 | Болт с шестигранной головкой | |
| 85 | 9***4 | Шайба | |
| 86 | 9***3 | Роликовая цепь | |
| 87 | 9***1 | Роликовая цепь | |
| 88 | 9***7 | Карданный вал для передачи вращения при больших углах | |
| 89 | 9***4 | Ключ для выходных валов | |
| 90 | 9***5 | Укосина | |
| 91 | 9***2 | Болт с шестигранной головкой | |
| 92 | 9***0 | Шайба | |
| 93 | 9***8 | Шайба | |
| 94 | 1***5 | Шестигранная гайка | |
| 95 | 9***1 | Шайба | |
| 96 | 9***7 | Зажимная болванка | |
| 97 | 9***3 | Болт с полукруглой головкой | |
| 98 | 9***6 | Шайба | |
| 99 | 9***8 | Труба делителя | |
| 100 | 9***8 | Штанга делителя | |
| 101 | 9***1 | Втулка | |
| 102 | 1***0 | Болт с шестигранной головкой |
