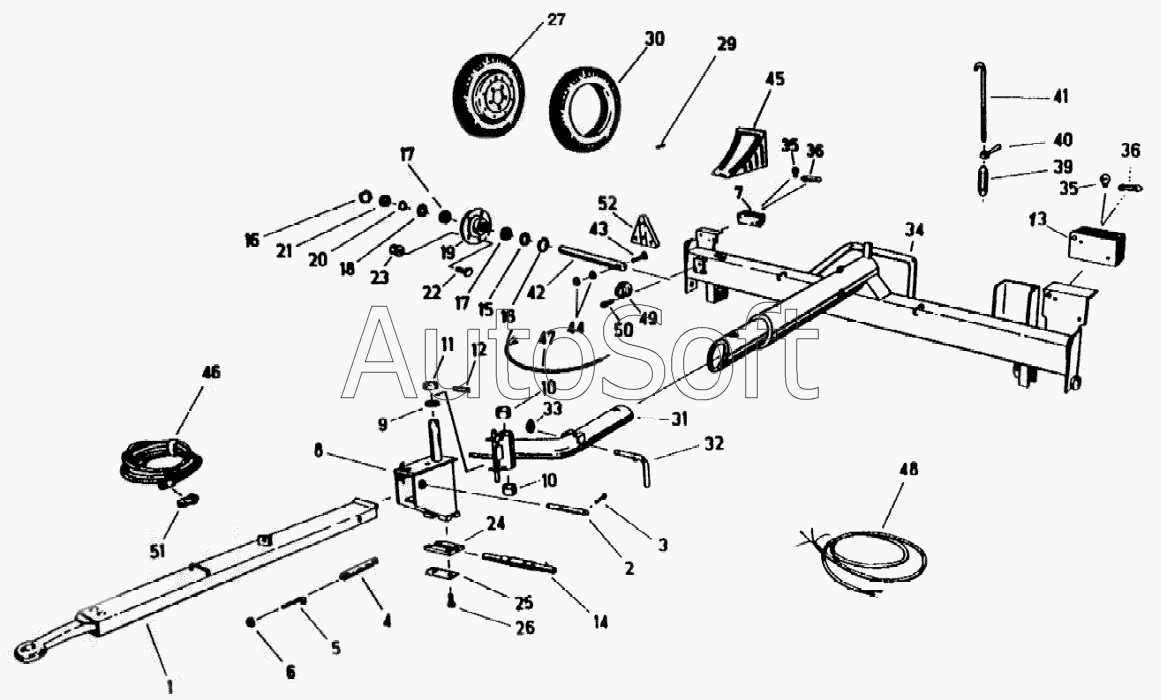

Каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Транспортная тележка
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
29
30
31
32
33
34
35
35
36
36
39
40
41
42
43
44
45
46
46
47
48
49
50
51
52
10
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***3 | Дышло | |
| 2 | 9***2 | Палец | |
| 3 | 9***1 | Шплинт | |
| 4 | 9***3 | Пружина растяжения | |
| 5 | 9***0 | Рым-болт | |
| 6 | 9***6 | Шестигранная гайка | |
| 7 | 9***3 | Световой прибор | |
| 8 | 9***7 | Поворотная тележка | |
| 9 | 9***4 | Шайба | |
| 10 | 1***5 | Шестигранная гайка | |
| 11 | 9***8 | Установочное кольцо | |
| 12 | 1***0 | Болт с шестигранной головкой | |
| 13 | 9***0 | Световой прибор | |
| 14 | 9***6 | Передний мост | |
| 15 | 9***2 | Уплотнение | |
| 16 | 9***9 | Стопорное кольцо | |
| 17 | 9***3 | Радиальный шарикоподшипник | |
| 18 | 9***2 | Уплотнительная шайба | |
| 19 | 9***6 | Ступица колеса | |
| 20 | 9***8 | Стопорное кольцо | |
| 21 | 9***0 | Крышка | |
| 22 | 9***5 | Болт колеса | |
| 23 | 9***0 | Гайка крепления колеса | |
| 24 | 9***3 | Хомутик | |
| 25 | 9***6 | Стопорная шайба | |
| 26 | 1***5 | Болт с шестигранной головкой | |
| 27 | 9***6 | Колесо, в сборе | |
| 29 | 9***6 | Клапан | |
| 30 | 9***3 | Шина | |
| 31 | 9***8 | Кожух полуоси | |
| 32 | 9***7 | Чека | |
| 33 | 9***6 | Откидная защелка | |
| 34 | 9***1 | Рама | |
| 35 | 9***7 | Лампа накаливания, 21 Вт | |
| 36 | 9***1 | Лампа накаливания | |
| 39 | 9***7 | Гайка стяжного замка | |
| 40 | 9***0 | Коническая рукоятка | |
| 41 | 9***5 | Шпиль | |
| 42 | 9***2 | Ось | |
| 43 | 9***3 | Болт с шестигранной головкой | |
| 44 | 1***0 | Шестигранная гайка | |
| 45 | 9***0 | Противооткатный клин | |
| 46 | 9***7 | Соединительный кабель, 9 м | |
| 46 | 9***1 | Соединительный кабель, 7 м | |
| 47 | 9***1 | Кабель | |
| 48 | 9***8 | Кабель | |
| 49 | 9***8 | Розетка | |
| 50 | 9***2 | Болт с цилиндрической головкой | |
| 51 | 9***3 | Штекер | |
| 52 | 9***0 | Отражатель |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
