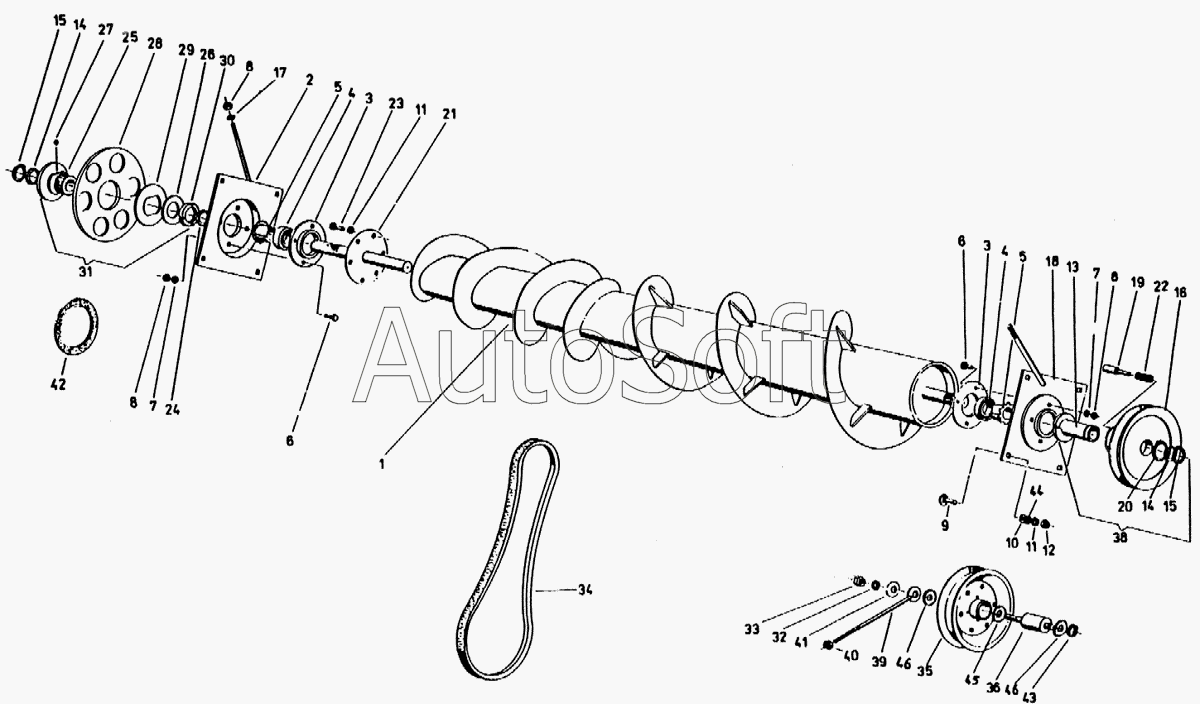

Каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Транспортировочный шнек
1
2
3
3
4
4
5
5
6
6
7
7
8
8
8
9
10
11
11
12
13
14
14
15
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
38
39
40
41
42
43
44
45
46
46
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***4 | Транспортировочный шнек | |
| 2 | 9***8 | Стойка подшипника | |
| 3 | 9***5 | Вкладыш подшипника | |
| 4 | 9***4 | Самоустанавливающийся подшипник | |
| 5 | 9***5 | Стяжная гильза | |
| 6 | 9***4 | Болт с полукруглой головкой | |
| 7 | 9***2 | Пружинная шайба | |
| 8 | 9***8 | Шестигранная гайка | |
| 9 | 9***4 | Болт с полукруглой головкой | |
| 10 | 9***2 | Шайба | |
| 11 | 9***3 | Пружинная шайба | |
| 12 | 9***4 | Шестигранная гайка | |
| 13 | 9***5 | Ступица | |
| 14 | 9***0 | Шайба установочная толщиной 1,0 мм | |
| 15 | 9***2 | Стопорное кольцо | |
| 16 | 9***2 | Шкив клиноременной передачи | |
| 17 | 9***7 | Шайба | |
| 18 | 9***6 | Стойка подшипника | |
| 19 | 9***4 | Палец | |
| 20 | 9***9 | Стопорное кольцо | |
| 21 | 9***1 | Хвостовик вала | |
| 22 | 9***0 | Пружина сжатия | |
| 23 | 1***0 | Болт с шестигранной головкой | |
| 24 | 9***4 | Распорная втулка | |
| 25 | 9***8 | Деталь муфты | |
| 26 | 9***8 | Тарельчатая пружина | |
| 27 | 9***4 | Цилиндрический ролик | |
| 28 | 9***6 | Звездочка, 58 зубьев | |
| 29 | 9***4 | Прижимная планка | |
| 30 | 9***5 | Шлицевая гайка | |
| 31 | 9***1 | Фрикционная предохранительная муфта | |
| 32 | 9***8 | Пружинная шайба | |
| 33 | 9***1 | Шестигранная гайка | |
| 34 | 9***2 | Узкий клиновой ремень | |
| 35 | 9***6 | Шкив клиноременной передачи | |
| 36 | 9***2 | Палец | |
| 38 | 9***7 | Шкив клиноременной передачи | |
| 39 | 9***0 | Регулировочный винт | |
| 40 | 9***8 | Шестигранная гайка | |
| 41 | 9***5 | Шайба | |
| 42 | 9***3 | Накладка муфты | |
| 43 | 9***2 | Стопорное кольцо | |
| 44 | 9***4 | Шайба | |
| 45 | 9***4 | Радиальный шарикоподшипник | |
| 46 | 9***4 | Шайба защитная | |
| 47 | 9***4 | Проставочная шайба |
