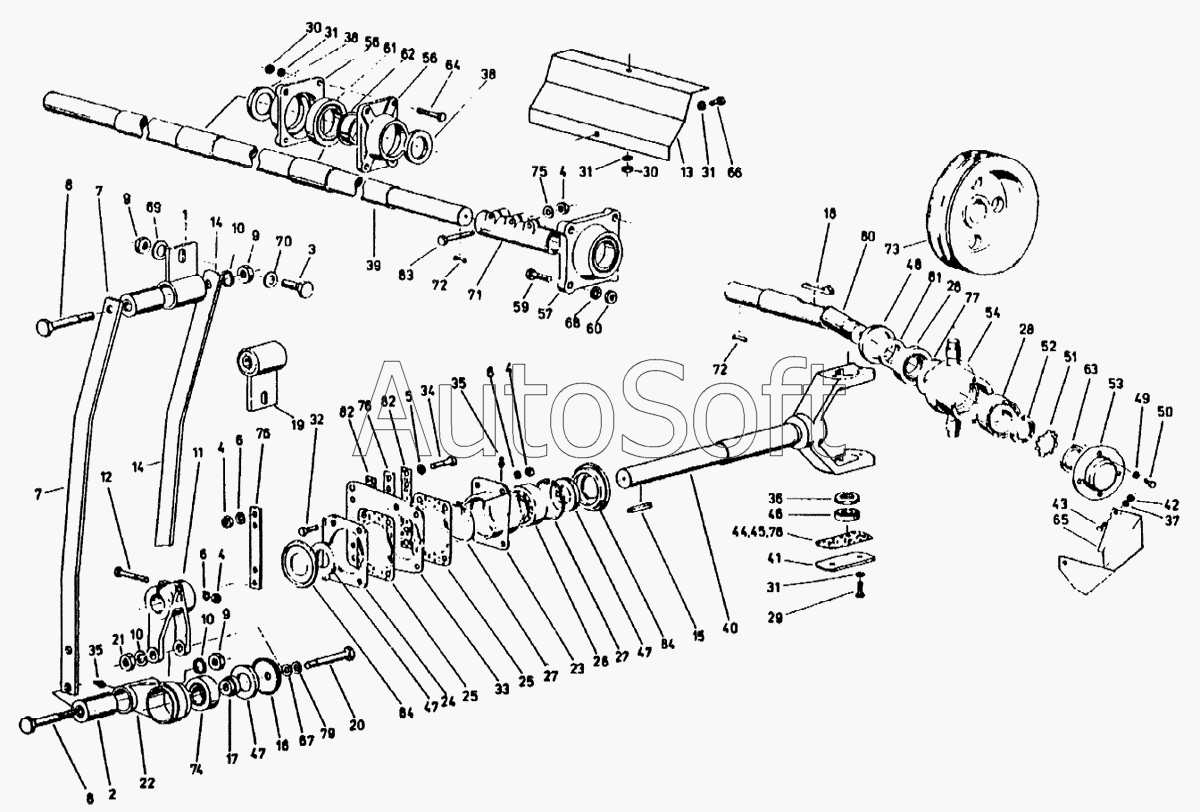

Каталог запасных частей к технике: Кировец-Ландтехник Жатка S42. Ножевой привод
52
65
64
62
61
60
59
57
56
56
54
53
66
51
50
49
48
47
47
47
46
45
44
43
76
76
84
84
83
82
82
81
80
79
78
77
42
75
74
73
72
72
71
70
69
68
67
11
21
20
19
18
17
16
15
14
14
13
12
22
10
10
10
9
9
9
8
8
7
7
6
6
5
5
4
4
4
4
3
2
32
41
40
39
38
38
37
36
35
35
34
33
1
31
31
31
31
30
30
29
28
27
27
26
26
25
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***1 | Резиновая опора, слева | |
| 2 | 9***0 | Резиновая втулка | |
| 3 | 9***6 | Болт с шестигранной головкой | |
| 4 | 9***4 | Шестигранная гайка | |
| 5 | 9***5 | Шайба | |
| 6 | 9***3 | Пружинная шайба | |
| 7 | 9***6 | Рычаг, слева | |
| 8 | 9***8 | Болт с шестигранной головкой | |
| 9 | 9***7 | Шестигранная гайка | |
| 10 | 9***2 | Пружинная шайба | |
| 11 | 9***7 | Качающийся рычаг | |
| 12 | 9***6 | Болт с шестигранной головкой | |
| 13 | 9***7 | Ограждающий лист | |
| 14 | 9***7 | Рычаг, справа | |
| 15 | 9***2 | Призматическая шпонка | |
| 16 | 9***5 | Защитный колпачок | |
| 17 | 9***3 | Втулка | |
| 18 | 9***7 | Шпонка с головкой | |
| 19 | 9***3 | Резиновая опора, справа | |
| 20 | 9***5 | Установочная шпилька | |
| 21 | 9***8 | Шестигранная гайка | |
| 22 | 9***7 | Сопряженный подшипник | |
| 23 | 9***2 | Корпус подшипника | |
| 24 | 9***5 | Фланец | |
| 25 | 9***2 | Картонная прокладка | |
| 26 | 9***1 | Самоустанавливающийся сферический роликоподшипник | |
| 27 | 9***5 | Стопорное кольцо | |
| 28 | 9***6 | Конический роликоподшипник | |
| 29 | 1***5 | Болт с шестигранной головкой | |
| 30 | 9***8 | Шестигранная гайка | |
| 31 | 9***2 | Пружинная шайба | |
| 32 | 1***0 | Болт с шестигранной головкой | |
| 33 | 9***4 | Рессорный лист | |
| 34 | 9***3 | Болт с шестигранной головкой | |
| 35 | 9***9 | Пресс-масленка с конической головкой | |
| 36 | 9***5 | Кольцо радиального уплотнения вала | |
| 37 | 9***1 | Пружинная шайба | |
| 38 | 9***1 | Кольцо радиального уплотнения вала | |
| 39 | 9***8 | Приводной вал | |
| 40 | 9***0 | Вилчатый вал | |
| 41 | 9***1 | Крышка | |
| 42 | 9***3 | Шестигранная гайка | |
| 43 | 1***6 | Болт с шестигранной головкой | |
| 44 | 9***5 | Прокладка | |
| 45 | 9***3 | Прокладка | |
| 46 | 9***5 | Конический роликоподшипник | |
| 47 | 9***4 | Кольцо радиального уплотнения вала | |
| 48 | 9***4 | Кольцо радиального уплотнения вала | |
| 49 | 9***0 | Пружинная шайба | |
| 50 | 9***2 | Болт с шестигранной головкой | |
| 51 | 9***8 | Стопорная шайба | |
| 52 | 9***8 | Шлицевая гайка | |
| 53 | 9***4 | Колпачок | |
| 54 | 9***2 | Качающийся корпус | |
| 56 | 9***7 | Вкладыш подшипника | |
| 57 | 9***6 | Фланцевый подшипник | |
| 59 | 9***1 | Болт с шестигранной головкой | |
| 60 | 9***3 | Шестигранная гайка | |
| 61 | 9***3 | Сферический шарикоподшипник | |
| 62 | 9***1 | Стяжная гильза | |
| 64 | 9***3 | Болт с шестигранной головкой | |
| 65 | 9***2 | Защитный колпачок | |
| 66 | 9***6 | Болт с шестигранной головкой | |
| 67 | 9***7 | Уплотнительная шайба | |
| 68 | 9***4 | Пружинная шайба | |
| 69 | 9***0 | Шайба | |
| 70 | 9***5 | Шайба | |
| 71 | 9***8 | Муфта соединения валов | |
| 72 | 9***6 | Призматическая шпонка | |
| 73 | 9***7 | Шкив клиноременной передачи | |
| 74 | 9***6 | Сферический шарикоподшипник | |
| 75 | 9***6 | Шайба | |
| 76 | 9***5 | Плита | |
| 77 | 9***3 | Установочная шайба | |
| 78 | 9***1 | Прокладка | |
| 79 | 9***8 | Проставочная шайба | |
| 80 | 9***4 | Вал с качающейся головкой | |
| 81 | 9***6 | Распорное кольцо | |
| 82 | 9***3 | Картонная прокладка | |
| 83 | 9***6 | Болт с шестигранной головкой | |
| 84 | 9***5 | Крышка | |
| 85 | 9***8 | Муфта соединения валов |
