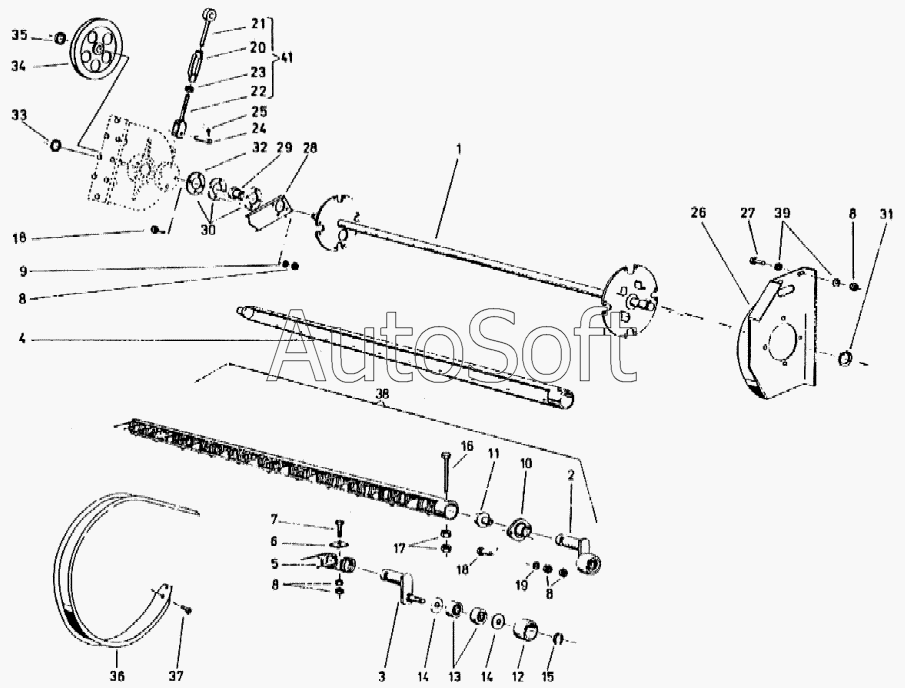

Каталог запасных частей к технике: Кировец-Ландтехник Подборщик валков А22. Грабельный барабан
31
22
23
24
25
26
27
28
29
30
21
32
33
34
35
36
37
38
39
40
11
2
3
4
5
6
7
8
8
8
8
9
10
1
12
13
14
14
15
16
17
18
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***7 | Вал барабана | |
| 2 | 9***7 | Направляющий рычаг | |
| 3 | 9***5 | Рычаг | |
| 4 | 9***1 | Опора грабельного пальца | |
| 5 | 9***6 | Сдвоенный подпружиненный палец | |
| 6 | 9***4 | Прокладка | |
| 7 | 1***0 | Болт с шестигранной головкой | |
| 8 | 9***8 | Шестигранная гайка | |
| 9 | 9***1 | Зубчатая шайба | |
| 10 | 9***4 | Вкладыш подшипника | |
| 11 | 9***2 | Втулка подшипника | |
| 12 | 9***2 | Ролик | |
| 13 | 9***7 | Радиальный шарикоподшипник | |
| 14 | 9***7 | Уплотнительная шайба | |
| 15 | 9***0 | Стопорное кольцо | |
| 16 | 1***0 | Болт с шестигранной головкой | |
| 17 | 9***7 | Шестигранная гайка | |
| 18 | 9***3 | Болт с полукруглой головкой | |
| 19 | 9***2 | Пружинная шайба | |
| 20 | 9***7 | Гайка стяжного замка | |
| 21 | 9***1 | Рым-болт | |
| 22 | 9***4 | Болт с вильчатой головкой | |
| 23 | 9***5 | Шестигранная гайка | |
| 24 | 9***0 | Палец | |
| 25 | 9***7 | Шплинт | |
| 26 | 9***0 | Криволинейная направляющая | |
| 27 | 1***0 | Болт с шестигранной головкой | |
| 28 | 9***0 | Подпорка | |
| 29 | 3***4 | Самоустанавливающийся подшипник | |
| 30 | 9***5 | Вкладыш подшипника | |
| 31 | 9***8 | Стопорное кольцо | |
| 32 | 9***7 | Предохранительное кольцо | |
| 33 | 9***7 | Стопорное кольцо | |
| 34 | 9***5 | Шкив клиноременной передачи | |
| 35 | 9***8 | Стопорное кольцо | |
| 36 | 9***3 | Скребок | |
| 37 | 9***5 | Болт с шестигранной головкой | |
| 38 | 9***3 | Вал с грабельными пальцами | |
| 39 | 9***7 | Шайба | |
| 40 | 9***3 | Стяжной замок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
