Каталог запасных частей к технике: Кировец-Ландтехник Подборщик валков А22. Транспортировочный шнек, приводной вал
33
23
24
25
26
27
28
29
30
31
32
22
34
35
36
37
38
39
40
41
42
43
12
12
2
3
4
4
5
6
7
8
8
9
9
9
10
11
1
13
14
15
15
16
17
18
19
20
21
21

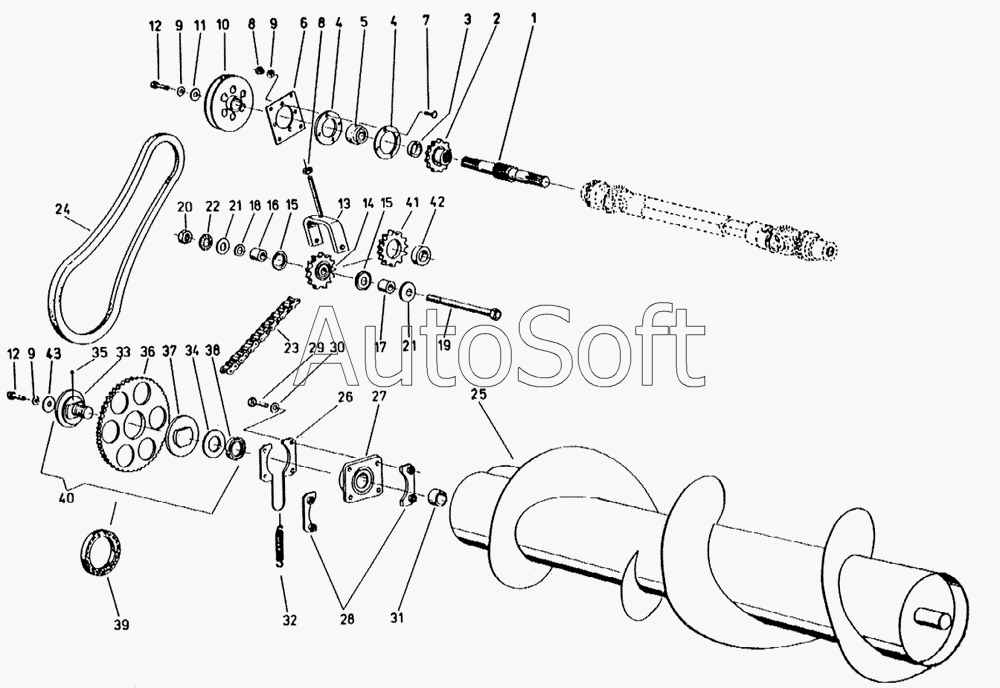

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 9***5 | Вал | |
| 2 | 9***7 | Звездочка, 12 зубьев | |
| 3 | 9***3 | Распорная втулка | |
| 4 | 9***5 | Вкладыш подшипника | |
| 5 | 9***4 | Самоустанавливающийся подшипник | |
| 6 | 9***6 | Пластина | |
| 7 | 9***3 | Болт с полукруглой головкой | |
| 8 | 9***8 | Шестигранная гайка | |
| 9 | 9***1 | Зубчатая шайба | |
| 10 | 9***4 | Шкив клиноременной передачи | |
| 11 | 9***2 | Шайба | |
| 12 | 1***0 | Болт с шестигранной головкой | |
| 13 | 9***1 | Стяжная скоба | |
| 14 | 9***5 | Звездочка | |
| 15 | 9***1 | Защитная шайба | |
| 16 | 9***4 | Распорная втулка | |
| 17 | 9***0 | Распорная втулка | |
| 18 | 9***0 | Установочная шайба | |
| 19 | 9***7 | Палец | |
| 20 | 9***5 | Шестигранная гайка | |
| 21 | 9***6 | Шайба | |
| 22 | 9***4 | Зубчатая шайба | |
| 23 | 9***4 | Роликовая цепь | |
| 24 | 9***2 | Узкий клиновой ремень | |
| 25 | 9***1 | Шнек | |
| 26 | 9***5 | Двойная направляющая пластина | |
| 27 | 9***5 | Фланцевый подшипник | |
| 28 | 9***2 | Направляющая пластина | |
| 29 | 1***5 | Болт с шестигранной головкой | |
| 30 | 9***7 | Зубчатая шайба | |
| 31 | 9***0 | Распорная гильза | |
| 32 | 9***8 | Пружина растяжения | |
| 33 | 9***4 | Деталь муфты | |
| 34 | 9***8 | Тарельчатая пружина | |
| 35 | 9***3 | Шарик | |
| 36 | 9***6 | Звездочка, 58 зубьев | |
| 37 | 9***7 | Плита | |
| 38 | 9***5 | Шлицевая гайка | |
| 39 | 1***3 | Кольцо муфты | |
| 40 | 9***0 | Фрикционная муфта | |
| 41 | 9***3 | Шкив клиноременной передачи | |
| 42 | 3***3 | Радиальный шарикоподшипник | |
| 43 | 9***5 | Конечная шайба |
