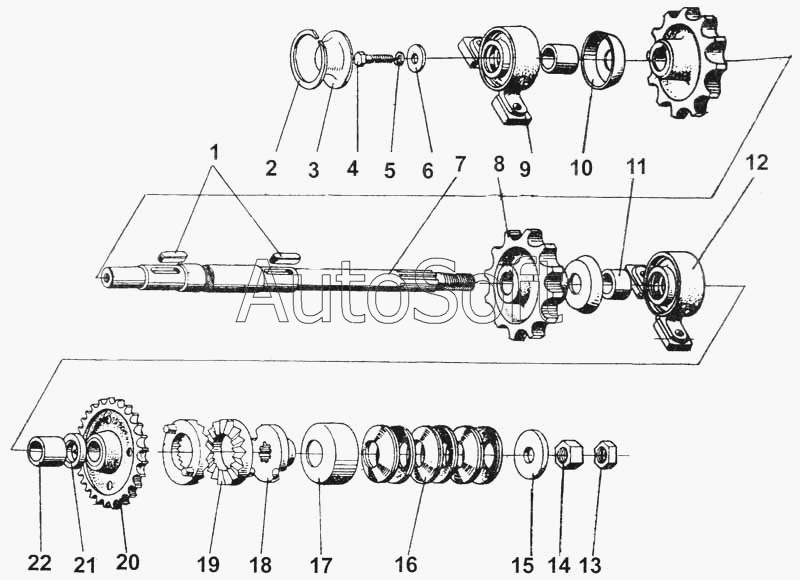

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал ведущий
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| РКС6.07130 | Р***0 | Вал ведущий | |
| 1 | Ш***8 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 2 | К***6 | Кольцо 2С-80 ГОСТ 13941-86 | |
| 3 | Р***2 | Крышка | |
| 4 | Б***0 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 5 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 6 | К***2 | Шайба специальная | |
| 7 | Р***5 | Вал | |
| 8 | Б***1 | Звездочка | |
| 9 | Р***1 | Узел подшипниковый | |
| 10 | Р***1 | Отражатель | |
| 11 | Р***2 | Втулка | |
| 12 | Р***1 | Подшипниковый узел | |
| 13 | Г***0 | Гайка М24-6Н.6.093 ГОСТ 5916-70 | |
| 14 | Г***0 | Гайка М24-6Н.6.093 ГОСТ 5915-70 | |
| 15 | Б***7 | Шайба специальная | |
| 16 | М***3 | Пружина | |
| 17 | Р***2 | Кожух | |
| 18 | Р***6 | Фланец | |
| 19 | Н***4 | Шайба зубчато-фрикционная | |
| 20 | Р***2 | Звездочка в сборе | |
| 21 | Р***9 | Кольцо упорное | |
| 22 | Р***1 | Втулка |
