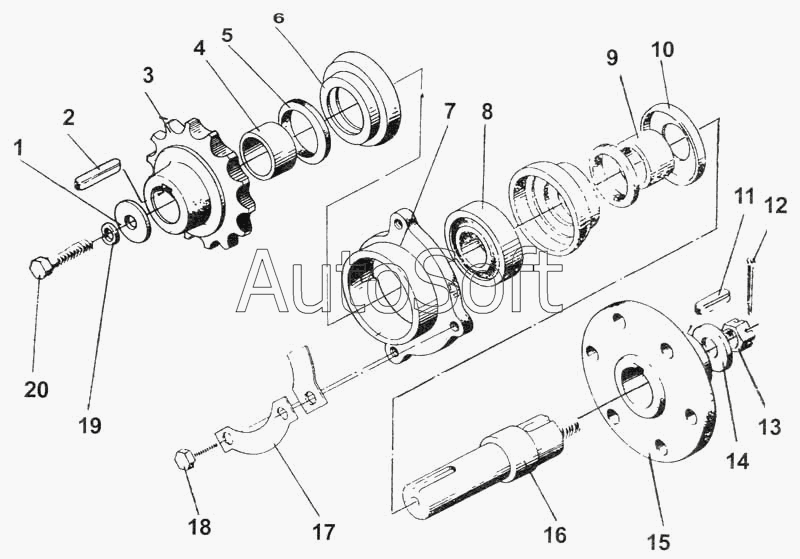

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Привод
10
20
19
18
17
16
15
14
13
12
11
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-30050 | С***0 | Привод | |
| 1 | К***5 | Шайба специальная | |
| 2 | Ш***8 | Шпонка 121х8х40 ГОСТ 23360-78 | |
| 3 | Н***1 | Звездочка z = 15, t = 25,4 (47918321620) | |
| 4 | В***6 | Втулка П-50х40А4х22 СТП 304.9.30-86 | |
| 5 | К***1 | Кольцо СП66-49-6 ГОСТ 6308-71 | |
| 6 | Р***2 | Вкладыш | |
| 7 | Р***1 | Корпус | |
| 8 | П***1 | Подшипник 180508КС17 ГОСТ 8882-71 | |
| 9 | В***6 | Втулка П-50х40Х4х15 СТП 304.9.30.86 | |
| 10 | Р***3 | Отражатель | |
| 11 | Ш***8 | Шпонка 14х9х45 ГОСТ 23360-78 | |
| 12 | Ш***9 | Шплинт 5х45.019 ГОСТ 397-79 | |
| 13 | Г***0 | Гайка М24-6Н.6 1.0 19 ГОСТ 5919-70 | |
| 14 | Б***7 | Шайба специальная | |
| 15 | С***1 | Фланец | |
| 16 | С***6 | Вал | |
| 17 | С***1 | Шайба концевая | |
| 18 | Б***9 | Болт М12-6qх25.58.019 | |
| 19 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 20 | Б***0 | Болт М12-6qх30.58.019 ГОСТ 7796-70 |
