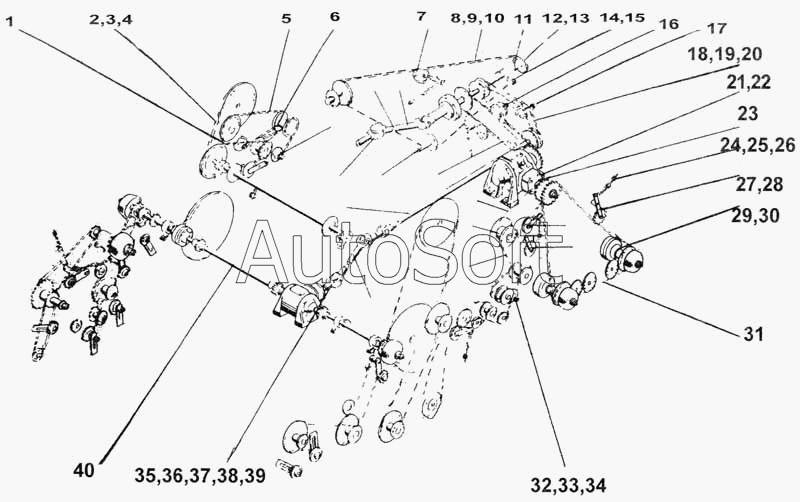

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Трансмиссия
29
30
31
32
33
34
35
36
37
38
39
40
28
14
1
2
3
4
5
6
7
8
9
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Концевые звенья внутренние 75 зв. ГОСТ 13568-75 | К***5 | Концевые звенья внутренние 75 зв. ГОСТ 13568-75 | |
| СПС-08000 | С***0 | Трансмиссия | |
| 1 | Ц***. | Цепь ПР-25.4.6000А ГОСТ 13568-76 Концевые звенья внутренние 57 зв. | |
| 2 | Ц***а | Цепь ПР-50,8-22700 ГОСТ 13568-75 Конц. звенья внутренние 83 звена | |
| 3 | З***5 | Звено С-ПР-50,8-22700 ГОСТ 13568-75 | |
| 4 | З***6 | Звено П-ПР-50,8-22700 ГОСТ 13568-76 | |
| 5 | Ц***а | Цепь ПР-25,4-6000А ГОСТ 13568-75 Конц. звенья внутренние53 звена | |
| 6 | Ц***в | Цепь ПР-25,4-6000А ГОСТ 13563-75 Конц. звенья внутрен. 37 звеньев | |
| 7 | Б***5 | Натяжное устройство | |
| 8 | Ц***в | Цепь ПР-25,4-6000 ГОСТ 13568-75 Конц. звенья внутренние 125 звеньев | |
| 9 | З***5 | Звено С-ПР-35.4-6000А ГОСТ 13568-75 | |
| 10 | З***5 | Звено П-ПР-25.4-6000А ГОСТ 13568-75 | |
| 11 | С***0 | Вал раздаточный | |
| 12 | К***0 | Шайба | |
| 13 | К***1 | Шайба | |
| 14 | П***1 | Прокладка 12х1,0 СТП 304.9.1-71 | |
| 15 | П***1 | Прокладка 12х1,4 СТП 304.9.1-71 | |
| 16 | С***0 | Звездочка силовая | |
| 17 | К***А | Натяжное устройство | |
| 18 | З***3 | Звено П-2ПР-25,4-11400 ГОСТ 13566-73 | |
| 19 | З***5 | Звено С-2ПР-25,4-11400 ГОСТ 13568-75 | |
| 20 | Ц***А | Цепь2ПР-25Д-11400А | |
| 21 | П***1 | Прокладка 16х0,5 СТП 304.9.1-71 | |
| 22 | П***1 | Прокладка 16х1,4 СТП 304.9.1-71 | |
| 23 | С***0 | Редуктор | |
| 24 | К***0 | Болт натяжной | |
| 25 | К***1 | Пружина | |
| 26 | Г***0 | Гайка М10-6Н.6.093 ГОСТ 5915-70 | |
| 27 | Б***4 | Натяжное устройство | |
| 28 | К***2 | Шайба | |
| 29 | К***4 | Шайба регулировочная | |
| 30 | К***5 | Шайба регулировочная | |
| 31 | Ц***. | Цепь ПР-25.4-6000А ГОСТ 13568-75 Концевые звенья внутренние ИЗ зв. | |
| 32 | Б***2 | Звездочка в сборе | |
| 33 | Г***3 | Гайка М16-6Н6.1093 ГОСТ 5919-73 | |
| 34 | Ш***9 | Шплинт 4х36.096 ГОСТ 397-79 | |
| 35 | К***5 | Шайба специальная | |
| 36 | Ш***8 | Шпонка 10х8х45 ГОСТ 23360-78 | |
| 37 | Б***0 | Болт М10-6qх30.58.093 ГОСТ 7796-70 | |
| 38 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 39 | Ш***8 | Шайба С 10.02.093 ГОСТ 11371-78 | |
| 40 | С***0 | Трансмиссия питателя | |
| 41 | Б***0 | Звездочка в сборе z = 14, t = 25,4 | |
| 42 | Г***0 | Гайка М16-6Н.6.093 ГОСТ 5915-70 | |
| 43 | К***5 | Шайба | |
| 44 | С***2 | Вал шлицевой | |
| 45 | С***- | Шарнир с трубой | |
| 46 | Б***1 | Устройство натяжное | |
| 47 | Б***0 | Натяжное устройство | |
| 48 | Ц***в | Цепь ПР-25,4-6000А ГОСТ 13568-75 Конц. звенья внутренние 49 звеньев | |
| 49 | С***1 | Блок звездочек | |
| 50 | Ц***о | Цепь ПР-25,4-6000 А ГОСТ 13568-751 Конц. звенья внутрен. 61 звено | |
| 51 | В***9 | Вал карданный телескопический Н.081.03.040.09 | |
| 52 | С***0 | Вал продольный Н.051.04.01 ОС | |
| 53 | С***0 | Вал продольный Н.051.04.01 ОС | |
| 54 | Р***0 | Звездочка силовая Цепь ПР-25,4-6000А ГОСТ 10568-75 | |
| 55 | З***5 | Звено П-ПР-25,4-6000 ГОСТ 13568-75 | |
| 56 | З***5 | Звено С-ПР-25,4-6000 ГОСТ 13568-75 | |
| 57 | Ц***в | Цепь ПР-25,4-6000 ГОСТ 13568-75 Конц. звенья внутренние 85 звеньев |
