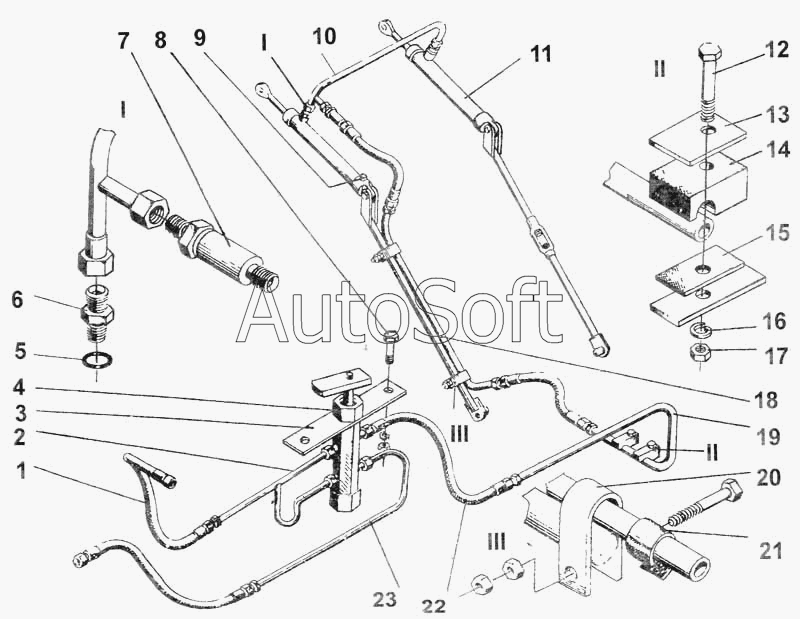

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Гидросистема управления козырьком и элеватором
12
23
22
21
20
19
18
17
16
15
14
13
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПТ-16600 | С***0 | Гидросистема управления козырьком элеватора | |
| 1 | Р***8 | Рукав высокого давления армированный II-12 Н.I 036.82.190 1=410 мм РТМ-А 23.1.036-78 | |
| 2 | С***0 | Маслопровод | |
| 3 | С***4 | Планка | |
| 4 | С***0 | Клапан | |
| 5 | К***3 | Кольцо 017-021-25-2-2 ГОСТ 18829-73 ГОСТ 9833-73 | |
| 6 | Н***3 | Штуцер ввертной РТМ-А23.1.036-78 | |
| 7 | М***0 | Клапан | |
| 8 | Б***0 | Болт М8-6qх16.58.019 ГОСТ 7795-70 | |
| 9 | С***8 | Сапун Н.036.77.000 РТМ-А.23.1.036-78 | |
| 10 | С***0 | Маслопровод | |
| 11 | Г***0 | Гидроцилиндр Ц 40х250-11 ОСТ 23.1.24-80 | |
| 12 | Б***0 | Болт М8-6qх40.58.019 ГОСТ 5915-70 | |
| 13 | Р***1 | Накладка | |
| 14 | Р***3 | Колодка | |
| 15 | Р***2 | Прокладка | |
| 16 | Ш***0 | Шайба 8.65Г.05 ГОСТ 6402-70 | |
| 17 | Г***0 | Гайка М8-6Н.6.019 ГОСТ 5915-70 | |
| 18 | С***0 | Маслопровод | |
| 19 | С***0 | Маслопровод | |
| 20 | С***2 | Скоба | |
| 21 | С***2 | Прокладка Пластина 1 рулон МБСМ-3х500х1000 ГОСТ 7338-77 45х25х3 | |
| 22 | Р***8 | Рукав высокого давления 11-13 армированный Н.036.82.200 Г 610 мм РТМ-А23. 1.036-78 | |
| 23 | С***0 | Маслопровод |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
