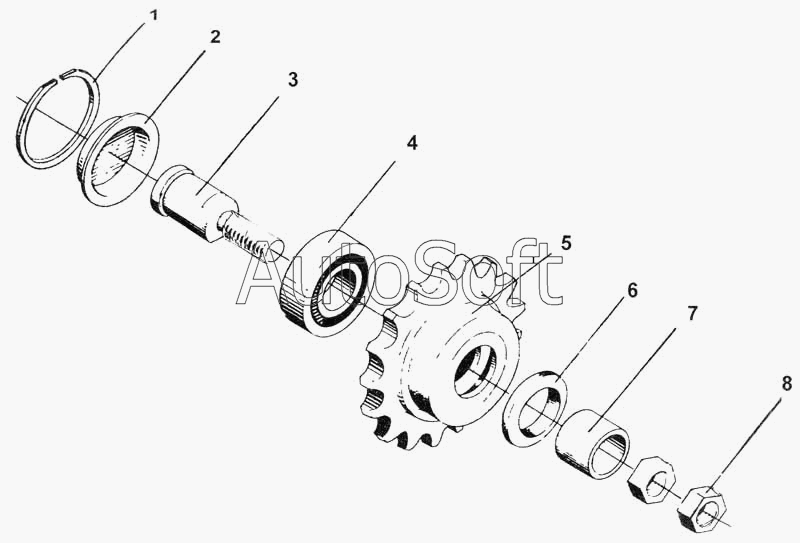

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Звездочка в сборе
1
1
2
2
2
3
3
3
4
4
4
5
5
5
6
6
6
7
7
7
8
8
8
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| БМД-59230 | Б***0 | Звездочка в сборе z = 14, t = 25,4 | |
| БМД-59230-02 | Б***2 | Звездочка в сборе | |
| БМД-69230-01 | Б***1 | Звездочка в сборе | |
| 1 | К***6 | Кольцо 2С-52 ГОСТ 13941-86 | |
| 1 | К***6 | Кольцо 2С52 ГОСТ 13941-86 | |
| 2 | К***1 | Крышка | |
| 2 | К***1 | Крышка | |
| 2 | К***1 | Крышка | |
| 3 | Б***1 | Ось | |
| 3 | Б***2 | Ось | |
| 3 | Б***2 | Ось | |
| 4 | П***5 | Подшипник 1180205К4С9 ГОСТ 8882-75 | |
| 4 | П***5 | Подшипник 180205К4С9 ГОСТ 8882-75 | |
| 4 | П***5 | Подшипник 180206К4С9 ГОСТ 8882-75 | |
| 5 | Б***9 | Звездочка z = 14, t = 25,4 | |
| 5 | Б***9 | Звездочка z = 14, t = 25,4 | |
| 5 | Б***1 | Звездочка z = 16, t = 19,05 | |
| 6 | К***1 | Кольцо СП 42-29-5 ГОСТ 6308-71 | |
| 6 | К***1 | Кольцо СП 42-29-5 ГОСТ 6308-71 | |
| 6 | К***1 | Кольцо СП 42-29-5 ГОСТ 6308-81 | |
| 7 | В***6 | Втулка П-30х25Н11(+130)х16 СТП 304.9.40-76 | |
| 7 | В***Б | Втулка П-30х25Н11(+130)х16 СТП 304.9.40.7Б | |
| 7 | В***6 | Втулка П-30х25Н11(+13°)х16 СТП 3049.40-76 | |
| 8 | Г***0 | Гайка М16-6Н.0.093 ГОСТ 5915-70 | |
| 8 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 8 | Г***0 | Гайка М16-6Н.6.098 ГОСТ 5915-70 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
