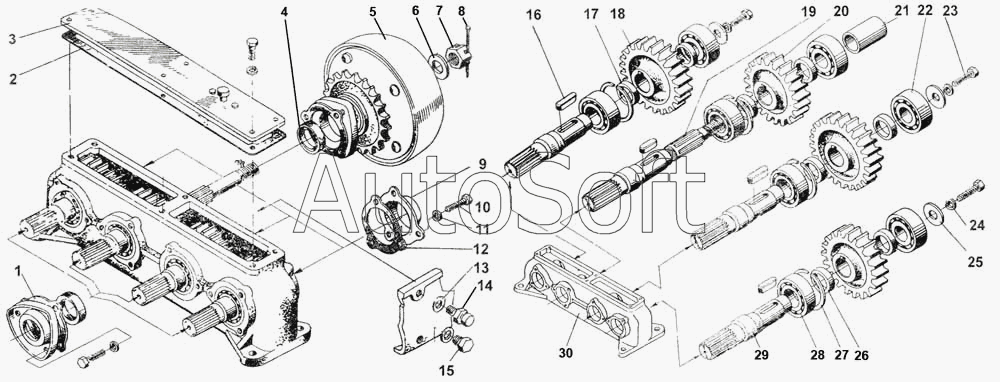

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Редуктор шнеков
15
30
29
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Редуктор шнеков | Р***в | Редуктор шнеков | |
| 1 | С***1 | Крышка 60-42-90 ННД 5 | |
| 2 | К***1 | Прокладка | |
| 3 | С***0 | Крышка | |
| 4 | М***8 | Манжета 1.2-40х60-1 ГОСТ 8752-79 ОСТ 38.05.05146-78 | |
| 5 | С***1 | Предохранительная муфта с сигнализатором | |
| 6 | Ш***8 | Шайба С24.02.093 ГОСТ 11071-78 | |
| 7 | Г***0 | Гайка М24-6Н-6.093 ГОСТ 5919-70 | |
| 8 | Ш***9 | Шплинт 5х45.096 ГОСТ 397-79 | |
| 9 | 9***2 | Крышка глухая | |
| 10 | Б***0 | Болт М8-6qх20.58.101р ГОСТ 7796-70 | |
| 11 | Ш***0 | Шайба 8.65Г.093 ГОСТ 6402-70 | |
| 12 | К***1 | Прокладка | |
| 13 | П***9 | Прокладка РФ 00.00.002 Н13.090-69 | |
| 14 | С***9 | Сапун в сборе РФ 00.01.000 Н13.090-69 | |
| 15 | П***9 | Пробка РФ.00.00601 НJ3.090-69 | |
| 16 | Ш***8 | Шпонка 10х8х3,2 ГОСТ 23360-78 | |
| 17 | С***6 | Втулка П434х5х5 | |
| 18 | О***4 | Шестерня z = 20 | |
| 19 | С***6 | Вал шлицевой | |
| 20 | К***5 | Шестерня z = 24 | |
| 21 | 4***6 | Втулка 1-40х30А(3)х52 СТП 304.9.40-86 | |
| 22 | П***5 | Подшипник 207 ГОСТ 8338-75 | |
| 23 | Б***0 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 24 | Ш***0 | Шайба 12.65Г.093 ГОСТ 6402-70 | |
| 25 | К***2 | Шайба специальная | |
| 26 | В***6 | Втулка П42х34Х(5)х9,5 СТП 304.9.40-86 | |
| 27 | К***6 | Кольцо 2С-72 ГОСТ 13941-86 | |
| 28 | П***5 | Подшипник 306 ГОСТ 8338-75 | |
| 29 | К***1 | Вал шлицевой | |
| 30 | С***1 | Корпус редуктора |
