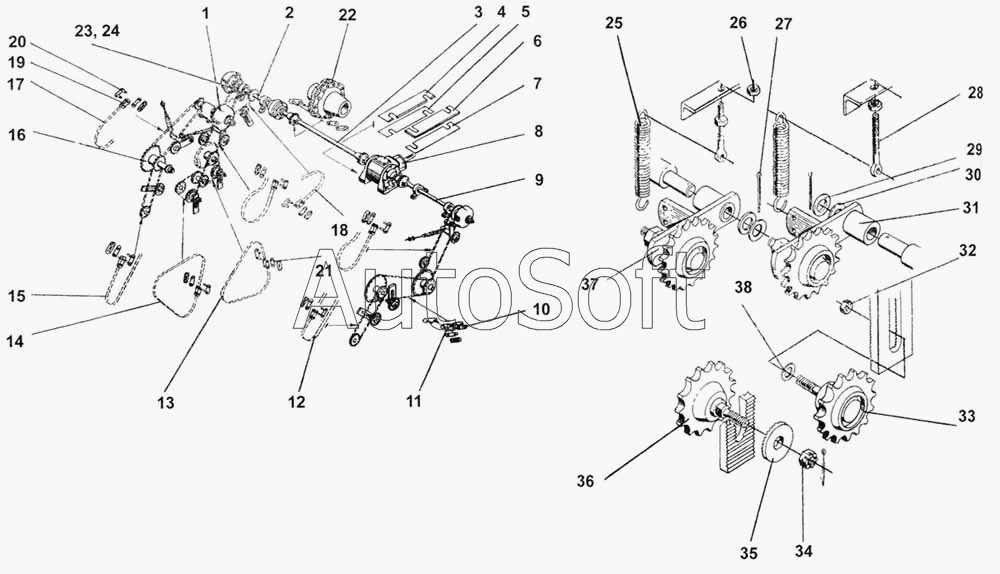

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Трансмиссия питателя
29
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-08510 | С***0 | Трансмиссия питателя | |
| 1 | С***0 | Вал промежуточный | |
| 2 | С***0 | Вал правый | |
| 3 | С***0 | Полумуфта соединительная | |
| 4 | П***1 | Прокладка 16х1,4 СТП 304.9.1-71 | |
| 5 | П***1 | Прокладка 16х0,8 СТП 304.9.1-71 | |
| 6 | П***1 | Прокладка 12х1,4 СТП 304.9.1-71 | |
| 7 | П***1 | Прокладка 12х1,0 СТП 304.9.1-71 | |
| 8 | С***0 | Редуктор | |
| 9 | С***0 | Вал левый | |
| 10 | Ц***а | Цепь ПР-25,4.6000 ГОСТ 13568-75 Концевые звенья внутренние 73 звена | |
| 11 | З***5 | Звено С-ПР-25,4.6000А ГОСТ 13568-75 Цепь ПР-25,4-6000 ГОСТ 13568-75 | |
| 12 | К***6 | Концевые звенья внутренние 63 звена Цепь ПР-25,4-6000 ГОСТ 13568-76 | |
| 13 | К***6 | Концевые звенья внутренние 43 зв. Цепь ПР-25,4-6000 ГОСТ 33568-76 | |
| 14 | К***5 | Концевые звенья внутренние 35 зв. Цепь ПР-25,4-6000 ГОСТ 13568-75 | |
| 15 | К***в | Концевые звенья внутренние 55 звеньев | |
| 16 | С***0 | Блок звездочек Цепь ПР-25,4-6000А ГОСТ 13568-75 | |
| 17 | К***5 | Концевые звенья внутренние 75 звеньев Цепь ПР-25,4-6000А ГОСТ 13568-75 | |
| 18 | К***а | Концевые звенья внутренние 43 звена | |
| 19 | З***5 | Звено П-ПР-25,4-6000А ГОСТ 13568-75 | |
| 20 | З***8 | Звено С-ПР-25.4-6000А ГОСТ 13568-78 | |
| 21 | З***5 | Звено С-ПР-25,4-6000 ГОСТ 13568-78 Цепь ПР-25Д-6000А ГОСТ 13568-75 | |
| 22 | К***в | Концевые звенья внутренние 13 звеньев | |
| 23 | К***0 | Шайба | |
| 24 | К***1 | Шайба | |
| 25 | К***1 | Пружина | |
| 26 | Г***0 | Гайка М10-6Н.6.019 ГОСТ 5915-70 | |
| 27 | Ш***9 | Шплинт 4х36.019 ГОСТ 397-79 | |
| 28 | К***7 | Натяжник | |
| 29 | Б***8 | Шайба регулировочная | |
| 30 | Б***1 | Шайба регулировочная | |
| 31 | С***0 | Устройство натяжное | |
| 32 | Г***0 | Гайка М16-6Н.6.019 ГОСТ 5915-70 | |
| 33 | Б***0 | Звездочка в сборе z = 14, t = 25,4 | |
| 34 | Г***8 | Гайка М16-6Н.6.019 ГОСТ 5919-78 | |
| 35 | К***2 | Шайба | |
| 36 | Б***2 | Звездочка в сборе | |
| 37 | С***1 | Рычаг | |
| 38 | К***5 | Шайба |
