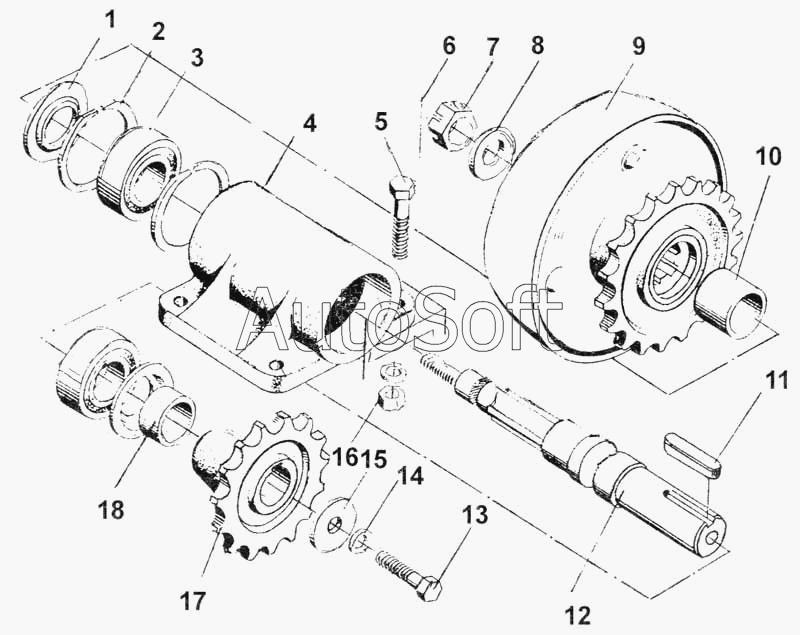

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал промежуточный
9
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-08470 | С***0 | Вал промежуточный | |
| 1 | К***3 | Шайба защитная | |
| 2 | К***6 | Кольцо 2С-72 ГОСТ 13941-86 | |
| 3 | П***5 | Подшипник 180207С17 ГОСТ 8882-75 | |
| 4 | К***А | Корпус подшипника | |
| 5 | Б***0 | Болт М12-6qх40.58.019 ГОСТ 5915-70 | |
| 6 | Ш***9 | Шплинт 5х45.019 ГОСТ 397-79 | |
| 7 | Г***3 | Гайка М24-6Н6.019 ГОСТ 5919-73 | |
| 8 | Ш***8 | Шайба 024.02.019 ГОСТ 11371-78 | |
| 9 | С***5 | Муфта предохранительная с сигнализатором | |
| 10 | К***4 | Втулка | |
| 11 | Ш***8 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 12 | С***6 | Вал | |
| 13 | Б***0 | Болт М12-6qх30.5.019 ГОСТ 7796-70 | |
| 14 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6502-70 | |
| 15 | К***5 | Шайба специальная | |
| 16 | Г***0 | Гайка М12-6Н.6.019 ГОСТ 6916-70 | |
| 17 | З***1 | Звездочка Н.022.409-91 | |
| 18 | К***3 | Втулка |
