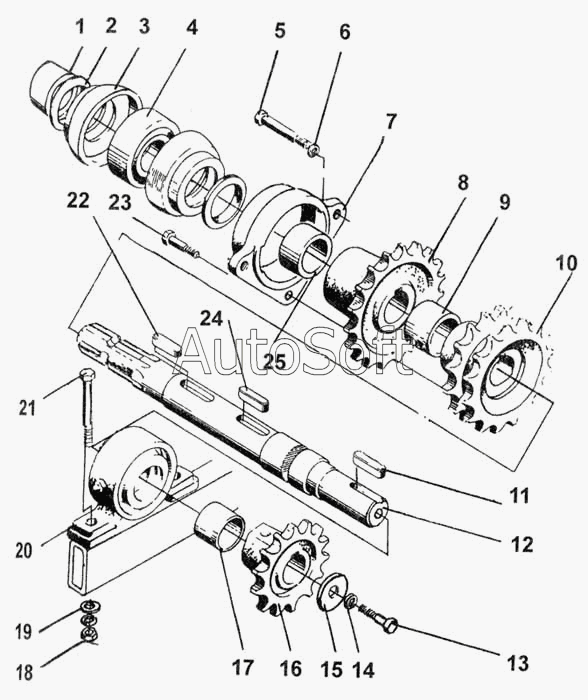

Каталог запасных частей к технике: ДКЗ СПС-4,2А. Вал раздаточный
13
25
24
23
22
21
20
19
18
17
16
15
14
12
11
10
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС-08630 | С***0 | Вал раздаточный | |
| 1 | В***6 | Втулка II 50х40Н 11х24 СТП304.9.40-86 | |
| 2 | К***1 | Кольцо СП-66-49-6 ГОСТ 6308-71 | |
| 3 | Р***2 | Вкладыш | |
| 4 | П***5 | Подшипник 180508КС17 ГОСТ 8882-75 | |
| 5 | Б***0 | Болт М10-6qх70.58.093 ГОСТ 7796-70 | |
| 6 | Ш***0 | Шайба 10.65Г.05 ГОСТ 6402-70 | |
| 7 | Р***8 | Корпус | |
| 8 | С***0 | Звездочка сварная | |
| 9 | С***1 | Втулка | |
| 10 | С***4 | Блок звездочек | |
| 11 | Ш***8 | Шпонка 10х8х40 ГОСТ 23360-78 | |
| 12 | С***7 | Вал | |
| 13 | Б***0 | Болт М12-6ях30.68.093 ГОСТ 7796-70 | |
| 14 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 15 | К***5 | Шайба специальная | |
| 16 | Н***2 | Звездочка Н. 022.407-02 | |
| 17 | Р***2 | Втулка | |
| 18 | Г***0 | Гайка М12.-6Н.6.093 ГОСТ 5915-70 | |
| 19 | Ш***8 | Шайба С-12х2.02.09 ГОСТ 11371-78 | |
| 20 | Р***1 | Подшипниковый узел | |
| 21 | Б***0 | Болт М12-6qх100.58.019 ГОСТ 7795-70 | |
| 22 | Ш***8 | Шпонка 12х8х36 ГОСТ 23360-78 | |
| 23 | Б***0 | Болт М10-6qх30.58.019 ГОСТ 7796-70 | |
| 24 | Ш***8 | Шпонка 12х8х40 ГОСТ 23360-78 | |
| 25 | В***6 | Втулка П-50х40Дх18 СТП 304.940-86 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
