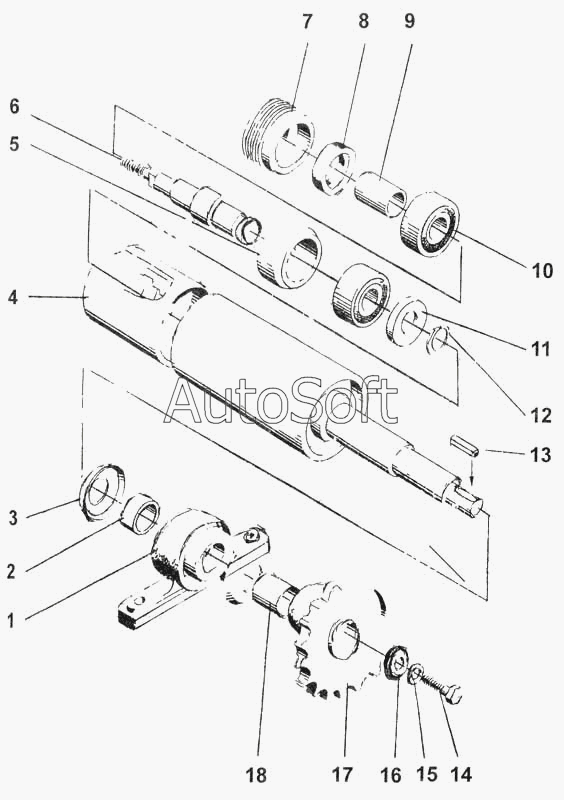

Каталог запасных частей к технике: ДКЗ СПС-4,2А-02. Труба в сборе
9
18
17
16
15
14
13
12
11
10
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| СПС 55050 | С***0 | Труба в сборе | |
| 1 | Р***1 | Подшипниковый узел | |
| 2 | Р***2 | Втулка | |
| 3 | Р***1 | Отражатель | |
| 4 | С***0 | Труба | |
| 5 | С***3 | Втулка распорная | |
| 6 | К***6 | Ось | |
| 7 | К***7 | Гайка правая | |
| 8 | М***8 | Манжета 1.2-3 8х5 8-1 ГОСТ 8752-79 ОСТ 38.05.146-78 | |
| 9 | В***6 | Втулка 1-Т-38х30F9(+0,072, 0,020)х32 СТП 304.9.40-86 | |
| 10 | П***5 | Подшипник 180306КС 17 ГОСТ 8882-75 | |
| 11 | С***1 | Шайба фигурная | |
| 12 | К***6 | Кольцо 2С-30 ГОСТ 13940-86 | |
| 13 | Ш***8 | Шпонка 8х7х35 ГОСТ 23360-78 | |
| 14 | Б***0 | Болт М12-6qх30.58.019 ГОСТ 7796-70 | |
| 15 | Ш***0 | Шайба 12.65Г.05 ГОСТ 6402-70 | |
| 16 | К***2 | Шайба специальная | |
| 17 | Р***4 | Звездочка z = 18 | |
| 18 | В***6 | Втулка П42х35Н12 (+0,23)х33СТП 304.9.40-86 |
