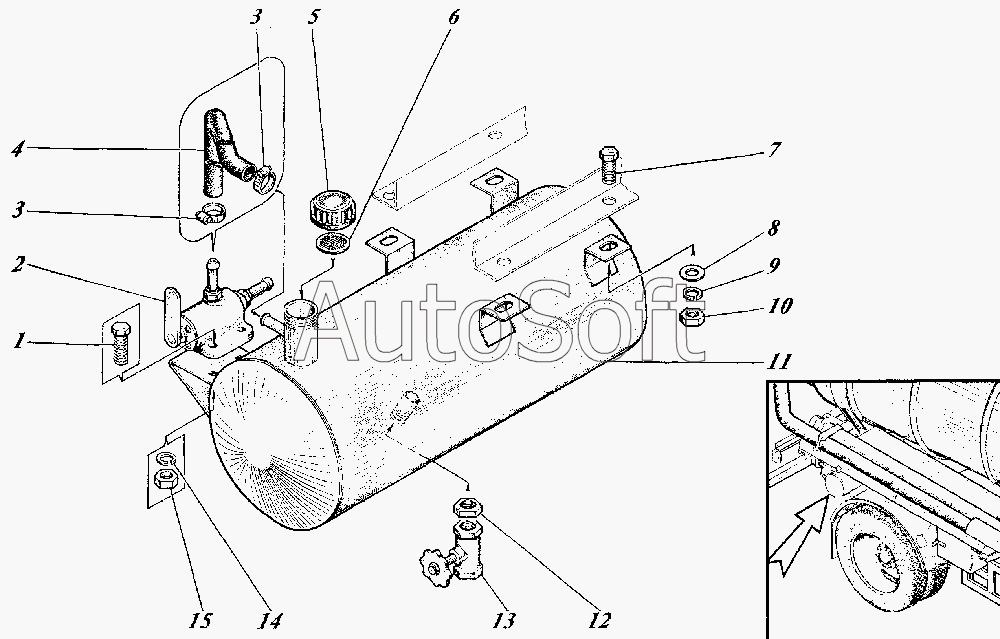

Каталог запасных частей к технике: Коммаш КО-520. Установка площадок КО-520.04.00.000
9
13
15
14
13
15
12
11
10
1
8
7
6
5
4
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***8 | Болт М6-6gх16.56.016 | |
| 2 | К***0 | Кран распределительный | |
| 3 | Т***1 | Хомут | |
| 4 | К***2 | Рукав | |
| 5 | У***2 | Заглушка | |
| 6 | А***5 | Прокладка 7338 D35 | |
| 7 | 7***6 | Болт М10-6gх35.56.016 | |
| 8 | 1***1 | Шайба С10.02.019 | |
| 9 | 6***2 | Шайба 10.65Г.019 | |
| 10 | 5***5 | Гайка М24-6Н.5.016 | |
| 11 | К***0 | Бачок | |
| 12 | У***5 | Контргайка | |
| 13 | 1***0 | Вентиль | |
| 13 | 1***К | Вентиль | |
| 14 | 6***2 | Шайба 10.65Г.019 | |
| 15 | 5***5 | Гайка М24-6Н.5.016 | |
| 15 | 8***1 | Контргайка |
