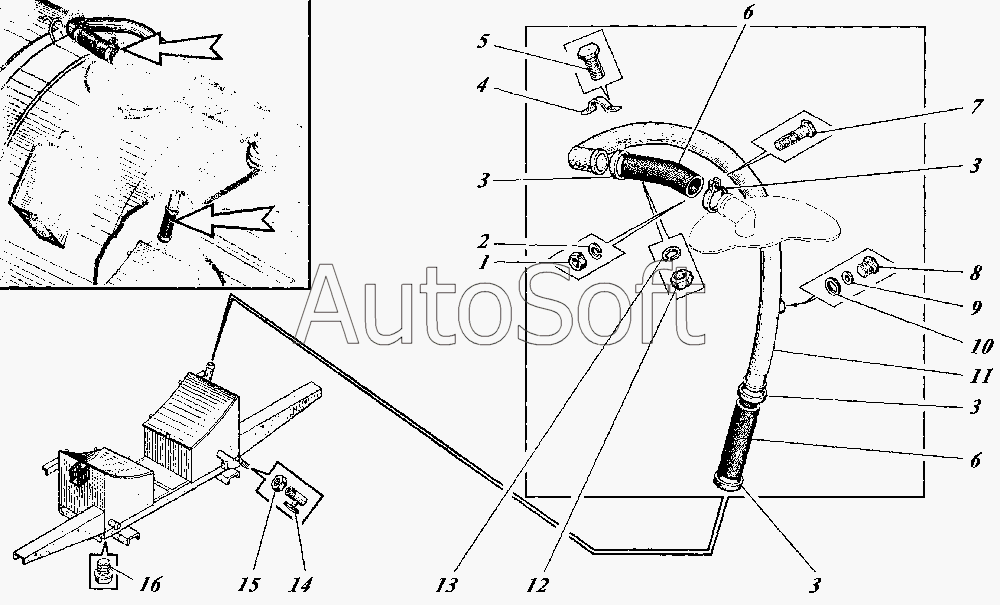

Каталог запасных частей к технике: Коммаш КО-520. Трубопровод КО-520.03.00.000
1
2
3
3
3
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| GВS 71/25 | G***5 | Хомут | |
| У136.30.00.45-01 | У***1 | Контргайка | |
| 1 | 5***5 | Гайка М24-6Н.5.016 | |
| 2 | 6***2 | Шайба 10.65Г.019 | |
| 3 | У***4 | Хомут | |
| 4 | К***1 | Полухомут | |
| 5 | 7***6 | Болт М10-6gх35.56.016 | |
| 6 | 5***3 | Рукав L=530±10мм | |
| 7 | 7***6 | Болт М10-6gх35.56.016 | |
| 8 | У***2 | Пробка | |
| 9 | 9***6 | Прокладка | |
| 10 | А***7 | Прокладка | |
| 11 | К***0 | Труба всасывающая | |
| 12 | 5***5 | Гайка М24-6Н.5.016 | |
| 13 | 6***2 | Шайба 10.65Г.019 | |
| 14 | D***к | Клапан (вентиль) | |
| 15 | 8***0 | Контргайка | |
| 16 | У***4 | Пробка коническая |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
