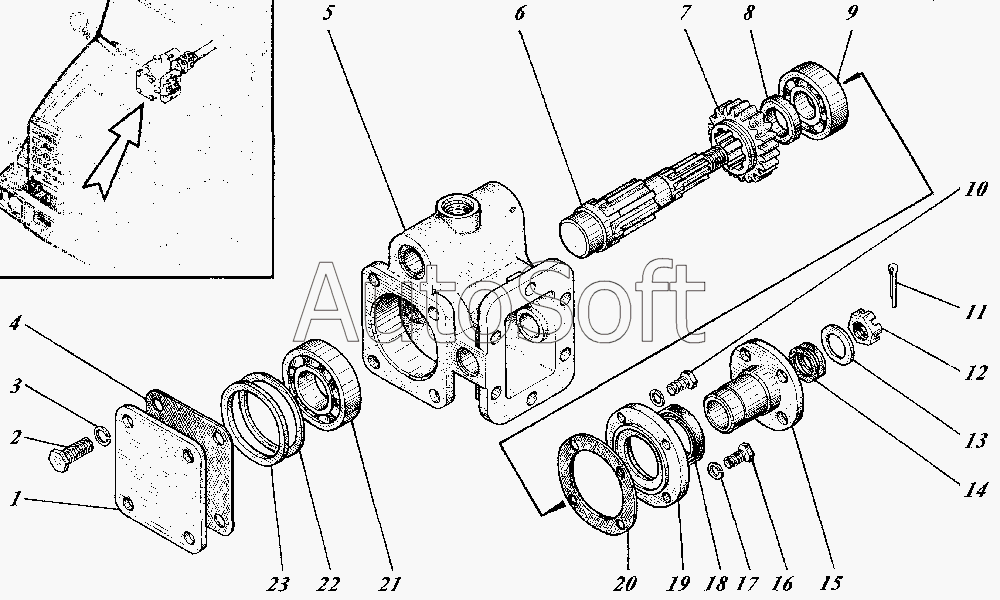

Каталог запасных частей к технике: Коммаш КО-520. Установка коробки отбора мощности КО-829.02.02.000-02
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
23
23
23
23
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Крышка | |
| 2 | 7***6 | Болт М10-6gх35.56.016 | |
| 3 | 6***2 | Шайба 10.65Г.019 | |
| 4 | А***2 | Прокладка | |
| 5 | К***1 | Корпус | |
| 6 | К***2 | Вал | |
| 7 | К***8 | Шестерня | |
| 8 | У***4 | Кольцо | |
| 9 | 8***6 | Подшипник | |
| 10 | 7***6 | Болт М10-6gх35.56.016 | |
| 11 | 3***7 | Шплинт 4х25.019 | |
| 12 | 5***9 | Гайка М16х1,5-6Н.04.016 | |
| 13 | К***3 | Шайба | |
| 14 | К***4 | Прокладка | |
| 15 | К***1 | Фланец | |
| 16 | 7***6 | Болт М10-6gх35.56.016 | |
| 17 | 6***2 | Шайба 10.65Г.019 | |
| 18 | 8***2 | Манжета 1.1-40х60-1 | |
| 19 | К***2 | Крышка | |
| 20 | К***7 | Прокладка | |
| 21 | 8***8 | Подшипник | |
| 22 | К***3 | Кольцо | |
| 23 | К***1 | Кольцо | |
| 23 | К***2 | Кольцо | |
| 23 | К***3 | Кольцо | |
| 23 | К***4 | Кольцо | |
| 23 | К***5 | Кольцо | |
| 23 | К***6 | Кольцо | |
| 23 | К***7 | Кольцо |
