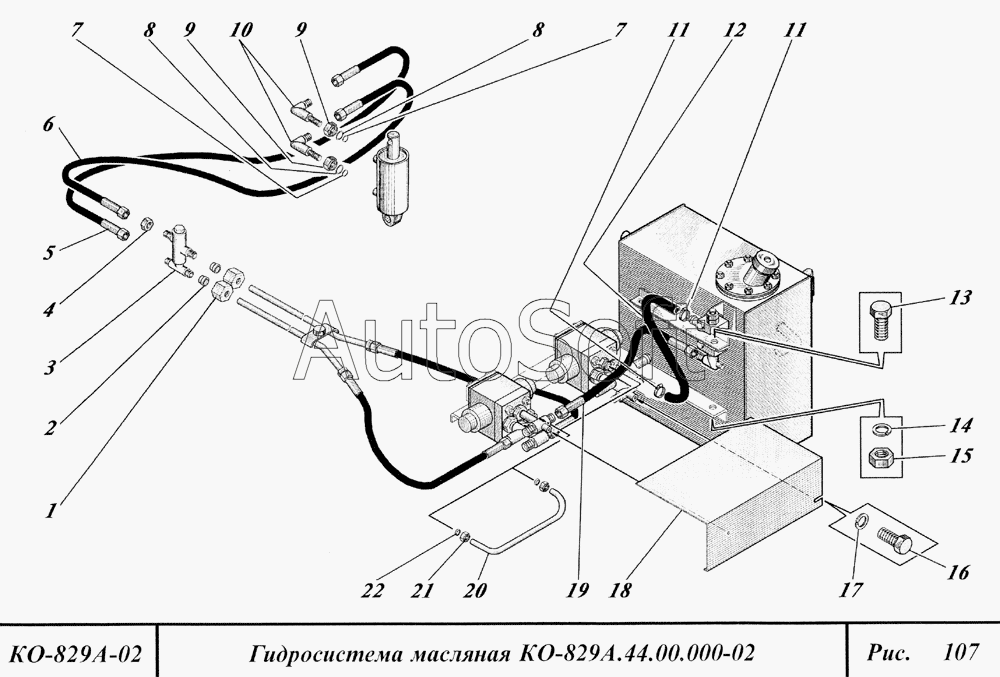

Каталог запасных частей к технике: Коммаш КО-829А (2004). Гидросистема масляная
11
11
22
21
20
19
18
17
16
15
14
13
12
1
10
9
9
8
8
7
7
6
6
5
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | У***1 | Гайка накидная | |
| 2 | У***1 | Кольцо | |
| 3 | К***2 | Гидрозамок | |
| 4 | 5***6 | Гайка | |
| 5 | Р***1 | Рукав | |
| 5 | Р***1 | Рукав М16x1,5 | |
| 6 | Р***1 | Рукав | |
| 6 | Р***1 | Рукав M16x1,5 | |
| 7 | 9***2 | Кольцо | |
| 8 | У***1 | Шайба защитная | |
| 9 | У***1 | Гайка установочная | |
| 10 | У***1 | Угольник | |
| 11 | T***1 | Хомут | |
| 12 | К***9 | Трубопровод L=275 мм | |
| 13 | 7***6 | Болт | |
| 14 | 6***Г | Шайба | |
| 15 | 5***6 | Гайка | |
| 16 | 7***6 | Болт | |
| 17 | 6***Г | Шайба | |
| 18 | К***1 | Кожух | |
| 19 | Р***1 | Рукав М27х1,5 | |
| 20 | К***2 | Трубка | |
| 21 | У***4 | Гайка накидная | |
| 22 | У***3 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
