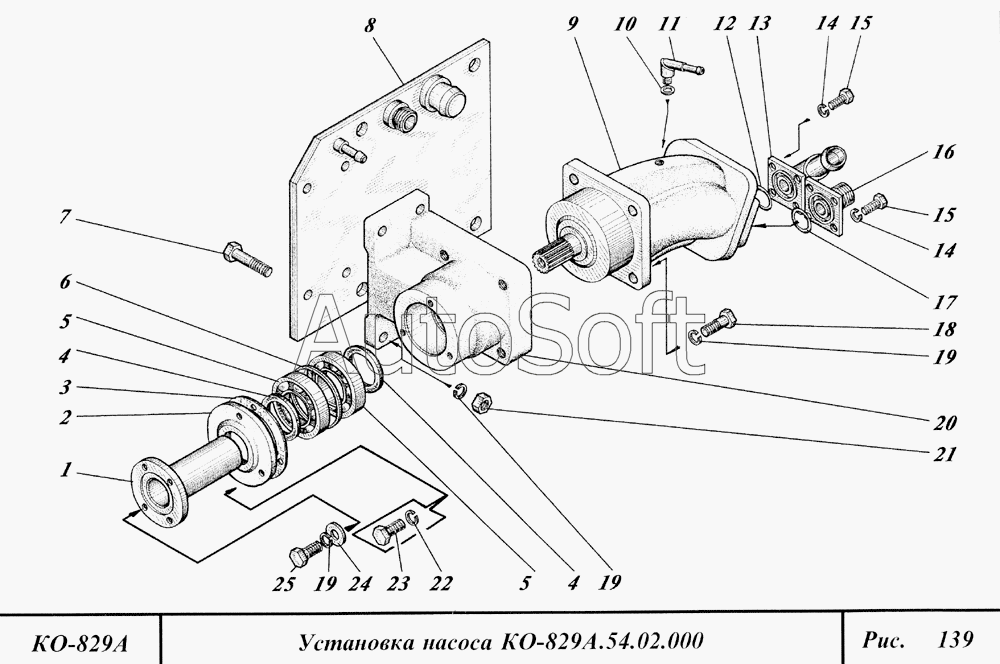

Каталог запасных частей к технике: Коммаш КО-829А (2004). Установка насоса
1
2
3
4
4
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
17
18
19
19
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | К***1 | Фланец | |
| 2 | К***1 | Крышка | |
| 3 | К***7 | Прокладка | |
| 4 | К***1 | Кольцо | |
| 5 | 8***0 | Подшипник | |
| 6 | К***3 | Кольцо | |
| 7 | 7***6 | Болт | |
| 8 | К***0 | Плита | |
| 9 | 3***3 | Насос | |
| 10 | К***2 | Прокладка | |
| 11 | У***9 | Угольник ниппельный | |
| 12 | 9***2 | Кольцо | |
| 13 | К***0 | Патрубок всасывающий | |
| 14 | 6***Г | Шайба | |
| 15 | 7***6 | Болт | |
| 16 | К***0 | Патрубок нагнетательный | |
| 17 | 9***2 | Кольцо | |
| 18 | 7***6 | Болт | |
| 19 | 6***Г | Шайба | |
| 20 | К***2 | Стакан | |
| 21 | 5***6 | Гайка | |
| 22 | 6***Г | Шайба | |
| 23 | 7***6 | Болт | |
| 24 | К***6 | Шайба | |
| 25 | 7***6 | Болт |
