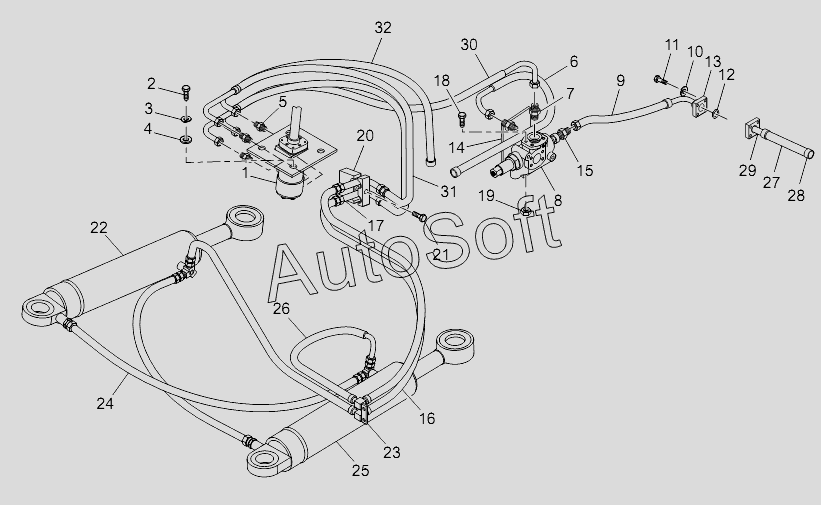

Каталог запасных частей к технике: Lonking (LongGong) CDM-833.00 (2010). Steering hydraulic system (CDM833.06)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***2 | Hydraulic steering gear | |
| 2 | G***0 | Bolt | |
| 3 | G***7 | Washer | |
| 4 | G***2 | Washer | |
| 5 | L***B | Adapter | |
| 6 | 2***0 | Single flow stabilizer valve oil outlet hose | |
| 7 | L***B | Single flow stabilizer valve oil outlet adapter | |
| 8 | F***W | Single flow stabilizer valve | |
| 9 | 2***5 | Steering pump oil outlet hose | |
| 10 | G***7 | Washer | |
| 11 | G***0 | Bolt | |
| 12 | G***5 | O-ring | |
| 13 | F***2 | Flange clamp | |
| 14 | L***4 | Single flow stabilizer valve bracket | |
| 15 | L***D | Single flow stabilizer valve oil inlet adapter | |
| 16 | 2***0 | Hose from steering gear to steering cylinder | |
| 17 | L***7 | Rear frame turning transition connector | |
| 18 | G***0 | Bolt | |
| 19 | G***0 | Nut | |
| 20 | L***6 | Pipe clamp | |
| 21 | G***0 | Bolt | |
| 22 | C***2 | Right steering cylinder | |
| 23 | L***8 | Front frame turning transition connector | |
| 24 | 2***0 | Steering gear oil return hose | |
| 25 | C***3 | Left steering cylinder | |
| 26 | 2***0 | Steering cylinder oil inlet hose | |
| 27 | Ф***0 | Hose | |
| 28 | J***9 | Hose clamp | |
| 29 | L***7 | Steering pump oil inlet pipe | |
| 30 | 2***r | Hose from single flow stabilizer valve to steering gear | |
| 31 | 2***0 | Steering gear oil outlet hose forA.B | |
| 32 | 2***0 | Steering gear oil return hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
