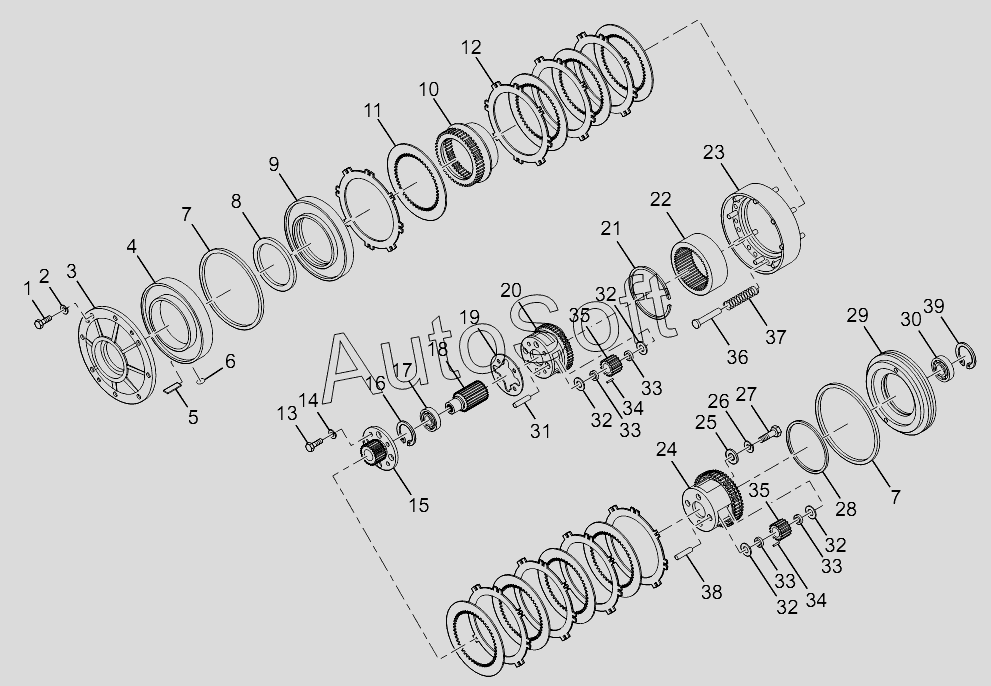

Каталог запасных частей к технике: Lonking (LongGong) CDM-853.00 (2010). Planet Lines
30
21
22
23
24
25
26
27
28
29
20
31
32
32
32
32
33
33
33
33
34
34
35
35
36
37
38
39
11
2
3
4
5
6
7
7
8
9
10
1
12
13
14
15
16
17
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***6 | Bolt | |
| 2 | G***6 | Washer | |
| 3 | 4***A | Middle cover | |
| 4 | 4***A | Gear I cylinder body | |
| 5 | 4***3 | Securing plate | |
| 6 | G***6 | O-ring | |
| 7 | 4***A | Outer seal ring | |
| 8 | 4***A | Inner seal ring | |
| 9 | 4***A | Gear I piston body | |
| 10 | 4***A | Gear I inner ring gear | |
| 11 | 4***3 | Reverse gear I drive plate components | |
| 12 | 4***1 | Reverse gear I driven plate | |
| 13 | G***6 | Bolt | |
| 14 | G***6 | Washer | |
| 15 | 4***5 | Direct gear connecting disc | |
| 16 | G***6 | Circlip | |
| 17 | G***6 | Ball bearing | |
| 18 | 4***6 | Sun gear | |
| 19 | 4***4 | Stop plate | |
| 20 | 4***3 | Gear I planet carrier | |
| 21 | 4***0 | Snap ring | |
| 22 | 4***6 | Reverse gear inner ring gear | |
| 23 | 4***5 | Friction plate separating bracket components | |
| 24 | 4***A | Reverser gear planet carrier | |
| 25 | 4***5 | Stop washer | |
| 26 | G***7 | Washer | |
| 27 | G***6 | Bolt | |
| 28 | 4***A | Inner seal ring | |
| 29 | 4***A | Reverse gear piston body | |
| 30 | G***A | Ball bearing | |
| 31 | 4***7 | Gear I planet shaft | |
| 32 | 4***7 | Gasket | |
| 33 | 4***9 | Separating sleeve | |
| 34 | G***4 | Needle | |
| 35 | 4***8 | Planet gear | |
| 36 | 4***6 | Spring pin | |
| 37 | 4***7 | Spring | |
| 38 | 4***1 | Reverse gear planet shaft | |
| 39 | G***6 | Circlip |
