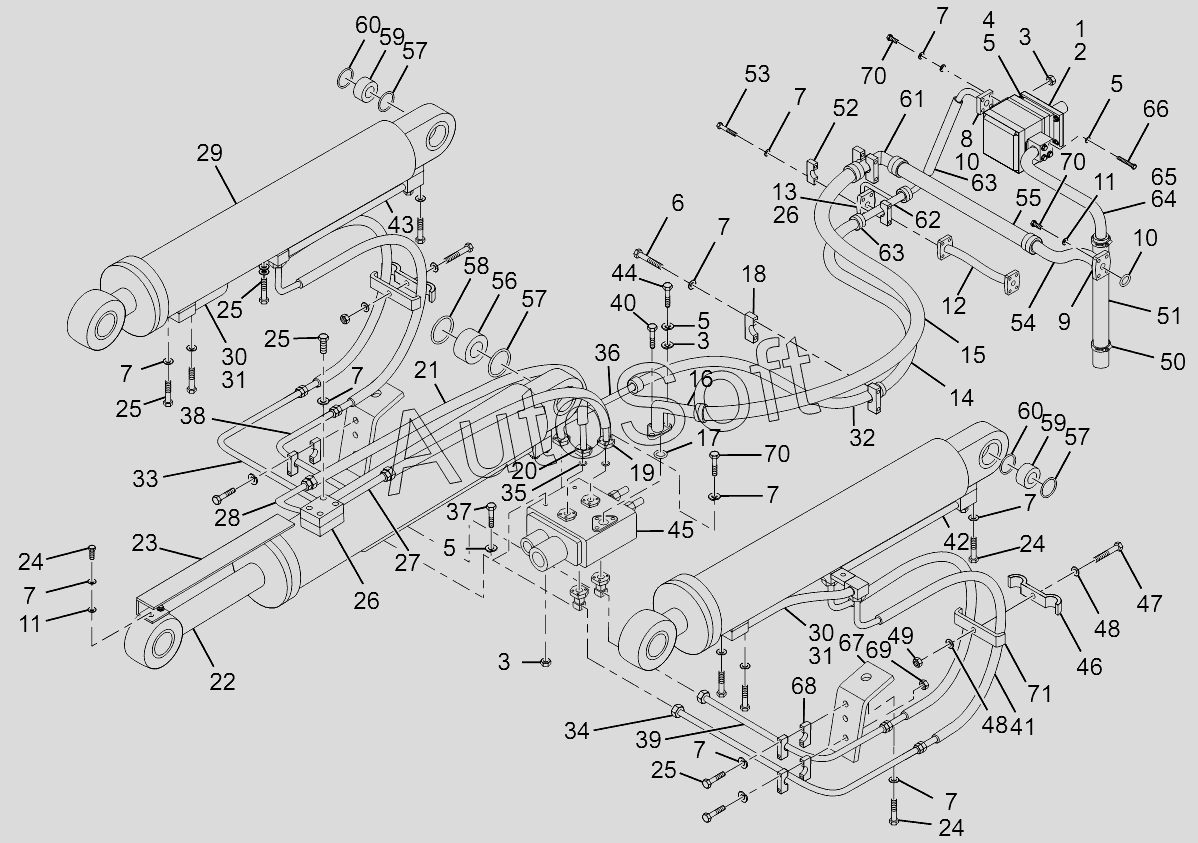

Каталог запасных частей к технике: Lonking (LongGong) CDM-853.00 (2010). Implement Hydraulic System (CDM853.07)
1
2
3
3
3
4
5
5
5
5
6
7
7
7
7
7
7
7
7
7
7
8
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
24
25
25
25
25
26
26
27
28
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
48
49
50
51
52
53
54
55
56
57
57
57
58
59
59
60
60
61
62
63
63
64
65
66
67
68
69
70
70
70
71
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***2 | pump | |
| 2 | L***1 | Seal gasket | |
| 3 | G***0 | Nut | |
| 4 | G***2 | Washer | |
| 5 | G***7 | Washer | |
| 6 | G***0 | Bolt | |
| 7 | G***7 | Washer | |
| 8 | L***7 | Press plate | |
| 9 | L***1 | Plate | |
| 10 | G***2 | O-ring | |
| 11 | G***2 | Washer | |
| 12 | F***S | Priority valve distributing hose | |
| 13 | L***4 | Press plate | |
| 14 | H***S | Implement pump middle articulated oil outlet hose | |
| 15 | H***I | Distribution valve oil return pipe | |
| 16 | L***3 | Distribution valve oil return pipe | |
| 17 | G***6 | O-ring | |
| 18 | L***2 | Front (rear) frame oil inlet transition connector press plate | |
| 19 | L***5 | Small chamber pipe from distribution valve to tilt cylinder | |
| 20 | L***6 | Big chamber pipe from distribution valve to tilt cylinder | |
| 21 | H***S | Pipe from distribution valve to tilt | |
| 22 | C***1 | Tilt cylinder | |
| 23 | L***3 | Bucket cylinder guard board | |
| 24 | G***0 | Bolt | |
| 25 | G***0 | Bolt | |
| 26 | G***6 | O-ring | |
| 27 | L***8 | Tilt cylinder front chamber pipe | |
| 28 | L***9 | Tilt cylinder rear chamber pipe | |
| 29 | C***2 | Lift cylinder | |
| 30 | L***0 | Lift arm small chamber pipe | |
| 31 | G***6 | O-ring | |
| 32 | L***4 | Distribution valve oil inlet pipe | |
| 33 | L***2 | Big chamber pipe from distribution valve to lift arm | |
| 34 | L***3 | Big chamber pipe from distribution valve to lift arm II | |
| 35 | G***6 | O-ring | |
| 36 | 9***0 | Distribution valve oil inlet pipe | |
| 37 | G***0 | Bolt | |
| 38 | L***4 | Small chamber pipe from distribution valve to lift arm II | |
| 39 | L***5 | Small chamber pipe from distribution valve to lift arm | |
| 40 | G***0 | Bolt | |
| 41 | 4***0 | Lift cylinder hose | |
| 42 | L***6 | Lift arm big chamber pipe | |
| 43 | L***7 | Lift arm big chamber pipe | |
| 44 | G***0 | Bolt | |
| 45 | L***3 | Multiple valve | |
| 46 | L***1 | Pipe clamp | |
| 47 | G***0 | Bolt | |
| 48 | G***7 | Washer | |
| 49 | G***0 | Nut | |
| 50 | J***6 | Pipe clamp | |
| 51 | ф***0 | Implement oil suction hose | |
| 52 | L***4 | Rear frame oil return transition connector press plate | |
| 53 | G***0 | Bolt | |
| 54 | L***8 | Hydraulic system oil return pipe | |
| 55 | H***5 | Oil return tank hose | |
| 56 | L***5 | Seal seat connected to tilt cylinder | |
| 57 | G***2 | O-ring | |
| 58 | G***2 | O-ring | |
| 59 | L***6 | Seal seat connected to lift cylinder | |
| 60 | G***2 | O-ring | |
| 61 | L***9 | Rear frame oil return transition connector | |
| 62 | L***0 | mplement pump oil outlet transition connector | |
| 63 | 8***5 | Implement pump oil outlet hose | |
| 64 | L***1 | Implement pump oil suction hose | |
| 65 | G***2 | O-ring | |
| 66 | G***0 | Bolt | |
| 67 | L***1 | Pipe fixed | |
| 68 | L***2 | Press plate | |
| 69 | G***0 | Nut | |
| 70 | G***0 | Bolt | |
| 71 | L***6 | Pipe clamp press plate |
