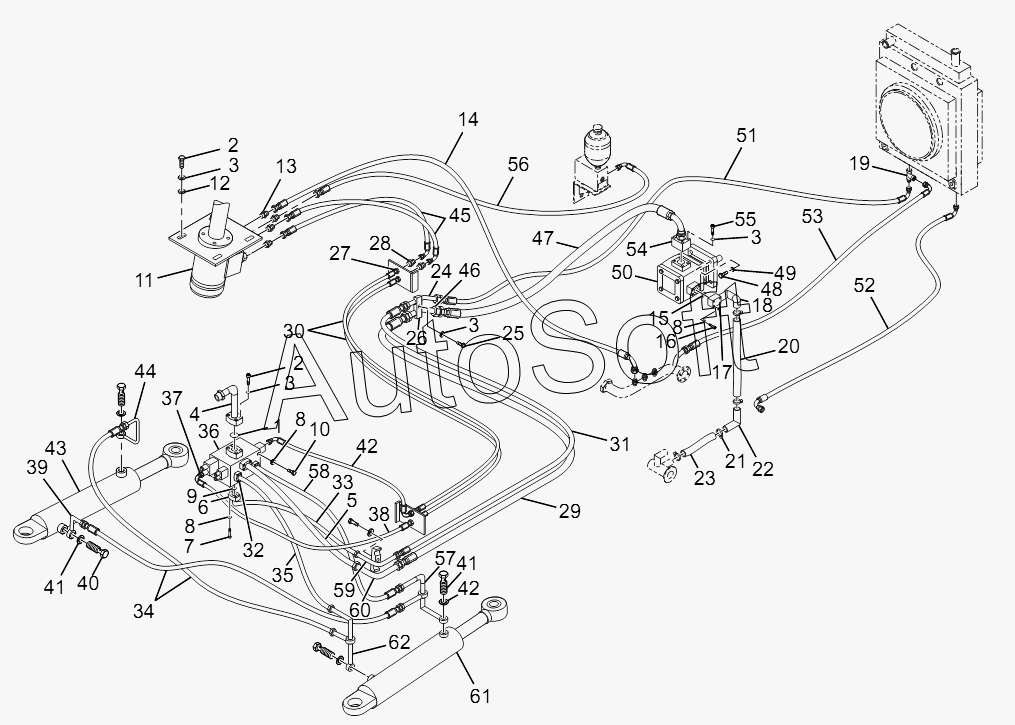

Каталог запасных частей к технике: Lonking (LongGong) CDM-860.00 (2010). Hydraulic Steering system
48
33
34
35
36
37
38
39
40
41
41
42
42
43
44
45
46
47
32
49
50
51
52
53
54
55
56
57
58
59
60
61
62
17
2
2
3
3
3
3
4
5
6
7
8
8
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***5 | O-ring | |
| 2 | G***0 | Bolt | |
| 3 | G***7 | Washer | |
| 4 | L***2 | Flow valve pipe for PF | |
| 5 | 2***0 | Flow amplifying valve oil inlet hose | |
| 6 | F***0 | Flange holder | |
| 7 | G***0 | Bolt | |
| 8 | G***7 | Washer | |
| 9 | G***5 | O-ring | |
| 10 | G***0 | Bolt | |
| 11 | L***1 | Hydraulic steering gear | |
| 12 | G***2 | Washer | |
| 13 | L***0 | Adapter | |
| 14 | 2***0 | Steering gear oil return hose | |
| 15 | G***5 | O-ring | |
| 16 | G***0 | Bolt | |
| 17 | F***4 | Flange holder | |
| 18 | C***3 | Steering pump oil inlet pipe | |
| 19 | L***7 | T- connector | |
| 20 | c***6 | Steering pump oil suction hose | |
| 21 | J***7 | Hoop | |
| 22 | C***4 | Oil suction transition pipe | |
| 23 | c***0 | Transition hose | |
| 24 | L***5 | Rear frame oil return transition pipe | |
| 25 | G***0 | Bolt | |
| 26 | L***1 | Press plate | |
| 27 | L***6 | Nut | |
| 28 | L***6 | Adapter | |
| 29 | 2***0 | Steering articulated oil inlet hose | |
| 30 | 2***2 | Pilot control hose | |
| 31 | 2***0 | Steering articulated oil return hose | |
| 32 | F***6 | Flange holder | |
| 33 | 2***0 | Flow amplifying valve oil return hose | |
| 34 | 2***0 | Hose between steering cylinder | |
| 35 | 8***0 | Flow amplifying valve hose for В | |
| 36 | Z***1 | Flow amplifying valve | |
| 37 | L***4 | Adapter | |
| 38 | 2***0 | Pilot hose for В | |
| 39 | L***6 | Big chamber pipe of right steering cylinder | |
| 40 | 7***2 | Articulated bolt | |
| 41 | J***7 | Washer | |
| 42 | 2***0 | Pilot hose for A | |
| 43 | C***4 | Right steering cylinder | |
| 44 | L***7 | Small chamber pipe of right steering cylinder | |
| 45 | 2***2 | Steering gear oil outlet hose Rear frame oil inlet pipe | |
| 46 | L***8 | Steering pump oil outlet hose | |
| 47 | 2***0 | Steering pump oil outlet hose | |
| 48 | G***0 | Bolt | |
| 49 | G***2 | Washer | |
| 50 | P***G | Steering pump | |
| 51 | 2***0 | Hose from steering gear to cooler | |
| 52 | 2***0 | Cooling oil return hose | |
| 53 | 2***0 | Cooling hose | |
| 54 | L***9 | Steering pump oil outlet transition board | |
| 55 | G***0 | Bolt | |
| 56 | 2***0 | Steering gear oil inlet hose | |
| 57 | L***0 | Small chamber pipe of left steering cylinder | |
| 58 | 2***0 | Flow amplifying valve hose A | |
| 59 | L***1 | Front frame oil return transition pipe | |
| 60 | L***2 | Front frame oil inlet transition pipe | |
| 61 | C***3 | Left steering cylinder | |
| 62 | L***3 | Big chamber pipe of left steering cylinder |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
