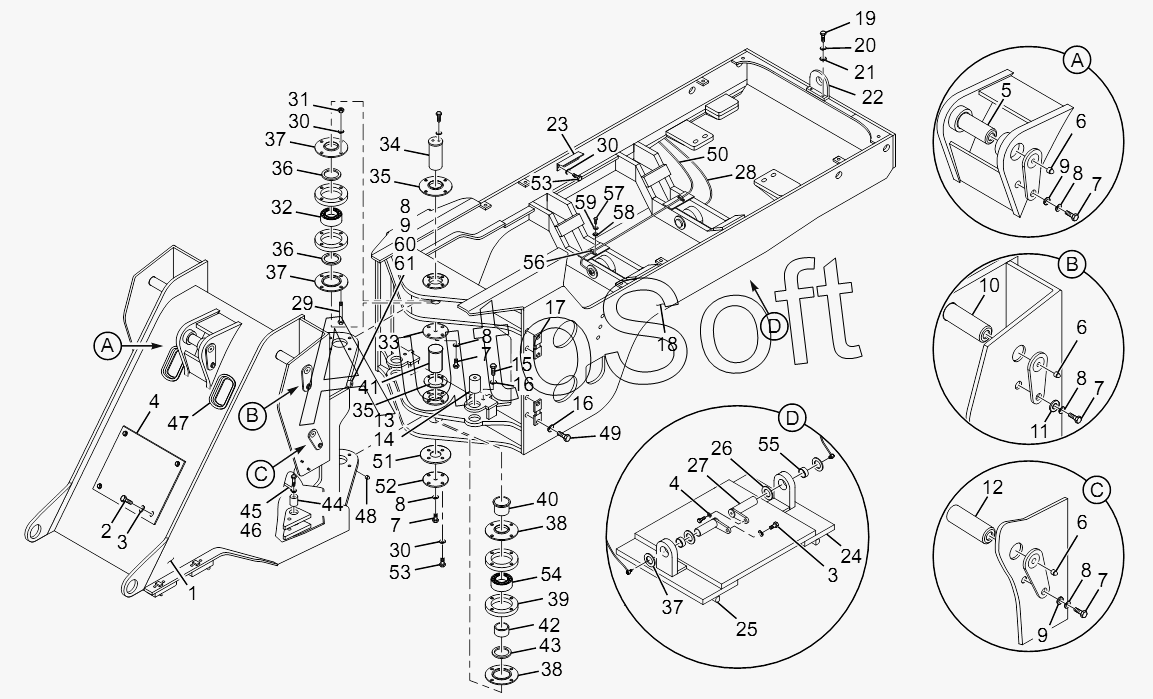

Каталог запасных частей к технике: Lonking (LongGong) CDM-860.00 (2010). Frame System
47
32
33
34
35
35
36
36
37
37
37
38
38
39
40
41
42
43
44
45
46
31
48
49
50
51
52
53
53
54
55
56
57
58
59
60
61
16
16
2
3
3
4
4
5
6
6
6
7
7
7
7
7
8
8
8
8
8
8
9
9
9
10
11
12
13
14
15
1
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***1 | Front frame | |
| 2 | G***0 | Bolt | |
| 3 | G***7 | Washer | |
| 4 | L***7 | Cover board assembly | |
| 5 | L***3 | Tilt cylinder rear pin weldment | |
| 6 | J***5 | Oil cup | |
| 7 | G***0 | Bolt | |
| 8 | G***7 | Washer | |
| 9 | G***2 | Washer | |
| 10 | L***5 | Lift arm upper pin weldment | |
| 11 | L***1 | Tie plate | |
| 12 | L***6 | Lift cylinder rear pin weldment | |
| 13 | L***7 | Rear steering pin weldment | |
| 14 | L***2 | Steering cylinder rear crushion | |
| 15 | G***0 | Bolt | |
| 16 | G***7 | Washer | |
| 17 | L***8 | Oil tank securing seat | |
| 18 | C***2 | Rear frame | |
| 19 | G***0 | Bolt | |
| 20 | G***2 | Washer | |
| 21 | G***7 | Washer | |
| 22 | C***2 | Main power switch fixed plate | |
| 23 | L***3 | Filter screen bracket | |
| 24 | L***3 | Oscillating suspension | |
| 25 | L***8 | Block | |
| 26 | L***4 | Copper pad | |
| 27 | L***9 | Oscillating suspension pin | |
| 28 | L***0 | Oscillating suspension oil filling pipe I | |
| 29 | G***0 | Bolt | |
| 30 | G***7 | Washer | |
| 31 | G***0 | Nut | |
| 32 | G***4 | Bearing | |
| 33 | L***8 | End cover | |
| 34 | L***7 | Articulated pin | |
| 35 | L***6 | Press plate | |
| 36 | G***7 | FB-type oil seal | |
| 37 | L***3 | Upper bearing cover | |
| 38 | L***2 | Lower bearing cover | |
| 39 | L***1 | Adjusting shim | |
| 40 | L***4 | Upper shaft sleeve | |
| 41 | L***1 | Lower articulated pin | |
| 42 | L***2 | Lower shaft sleeve | |
| 43 | G***7 | FB-type oil seal | |
| 44 | L***1 | Front steering pin weldment | |
| 45 | L***2 | Right front steering pin oil filling pipe | |
| 46 | L***3 | Left front steering oil filling pipe | |
| 47 | L***3 | Hose sleeve | |
| 48 | J***5 | Oil cup | |
| 49 | G***0 | Bolt | |
| 50 | L***4 | Oscillating suspension oil filling pipe II | |
| 51 | L***6 | Adjusting washer | |
| 52 | L***2 | Lower end cover | |
| 53 | G***0 | Bolt | |
| 54 | N***5 | Bearing | |
| 55 | L***7 | Oscillating suspension pin sleeve | |
| 56 | L***3 | Wire clip | |
| 57 | G***0 | Bolt | |
| 58 | G***7 | Washer | |
| 59 | G***2 | Washer | |
| 60 | G***0 | Bolt | |
| 61 | L***5 | Bumper block |
