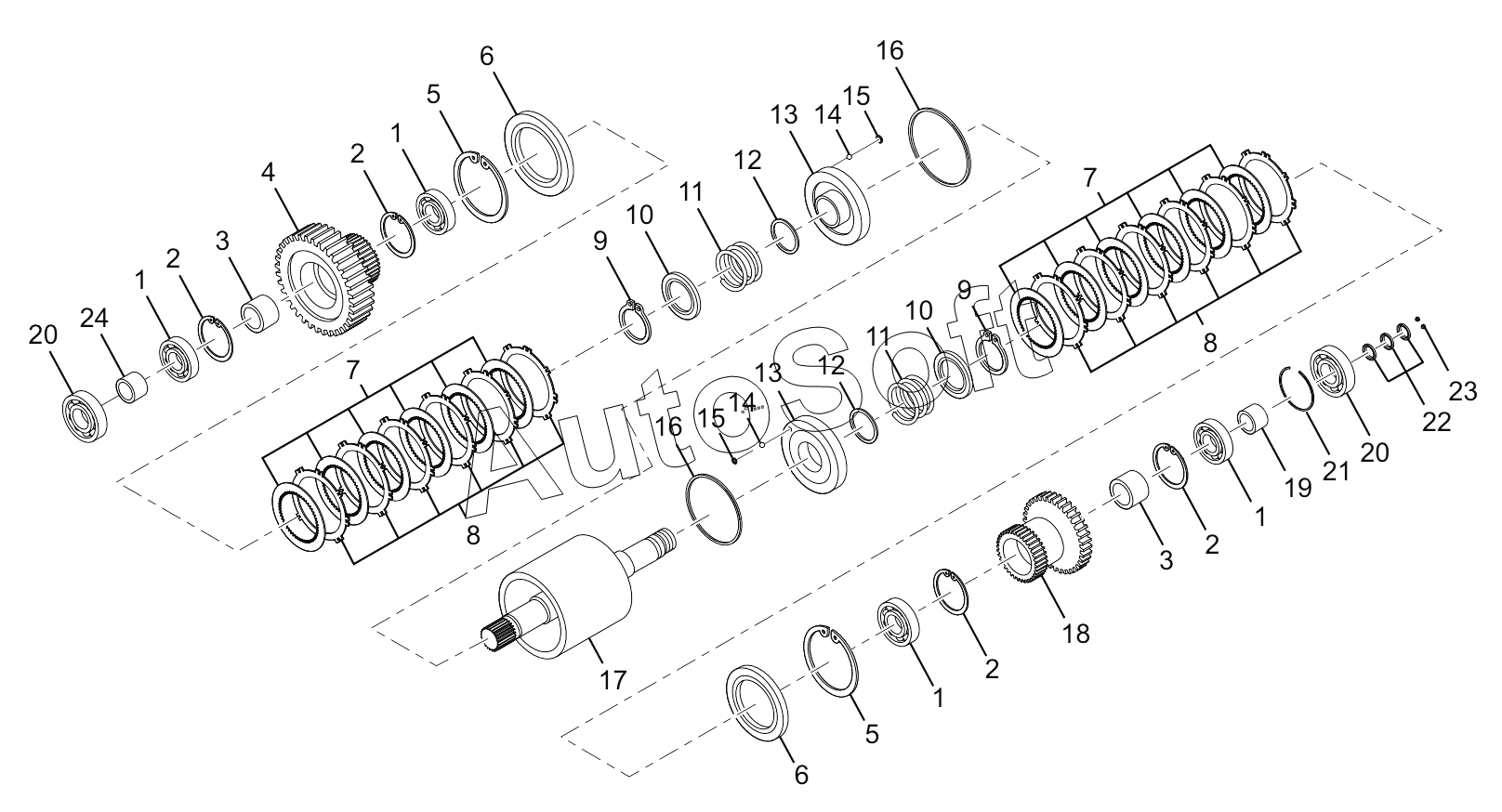

Каталог запасных частей к технике: Lonking (LongGong) CMD-835E (2009). One-axis clutch assembly (LGX835FA.01)
1
1
1
1
2
2
2
2
3
3
4
5
5
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
15
15
16
16
17
18
19
20
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***4 | Bearing | |
| 2 | G***6 | Sprag | |
| 3 | Z***2 | Bush | |
| 4 | Z***1 | Shaft I forward gear | |
| 5 | G***1 | Sprag | |
| 6 | Z***8 | Clutch piston press plate | |
| 7 | Z***3 | Clutch driven sheet | |
| 8 | Z***2 | Clutch driving plate | |
| 9 | G***1 | Sprag | |
| 10 | Z***3 | Press plate | |
| 11 | Z***4 | Return spring | |
| 12 | Z***A | Inner oil sealing | |
| 13 | Z***1 | Piston | |
| 14 | G***4 | Steel ball | |
| 15 | Z***2 | Oil duct spacer ring | |
| 16 | Z***A | Outer sealing | |
| 17 | Z***2 | Shaft I clutch hob | |
| 18 | Z***5 | Reverse first gear | |
| 19 | Z***6 | Bush | |
| 20 | G***4 | Bearing | |
| 21 | Z***0 | Adjusting washer | |
| 22 | Z***7 | Seal ring | |
| 23 | Z***9 | Plug | |
| 24 | Z***1 | Bush |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
