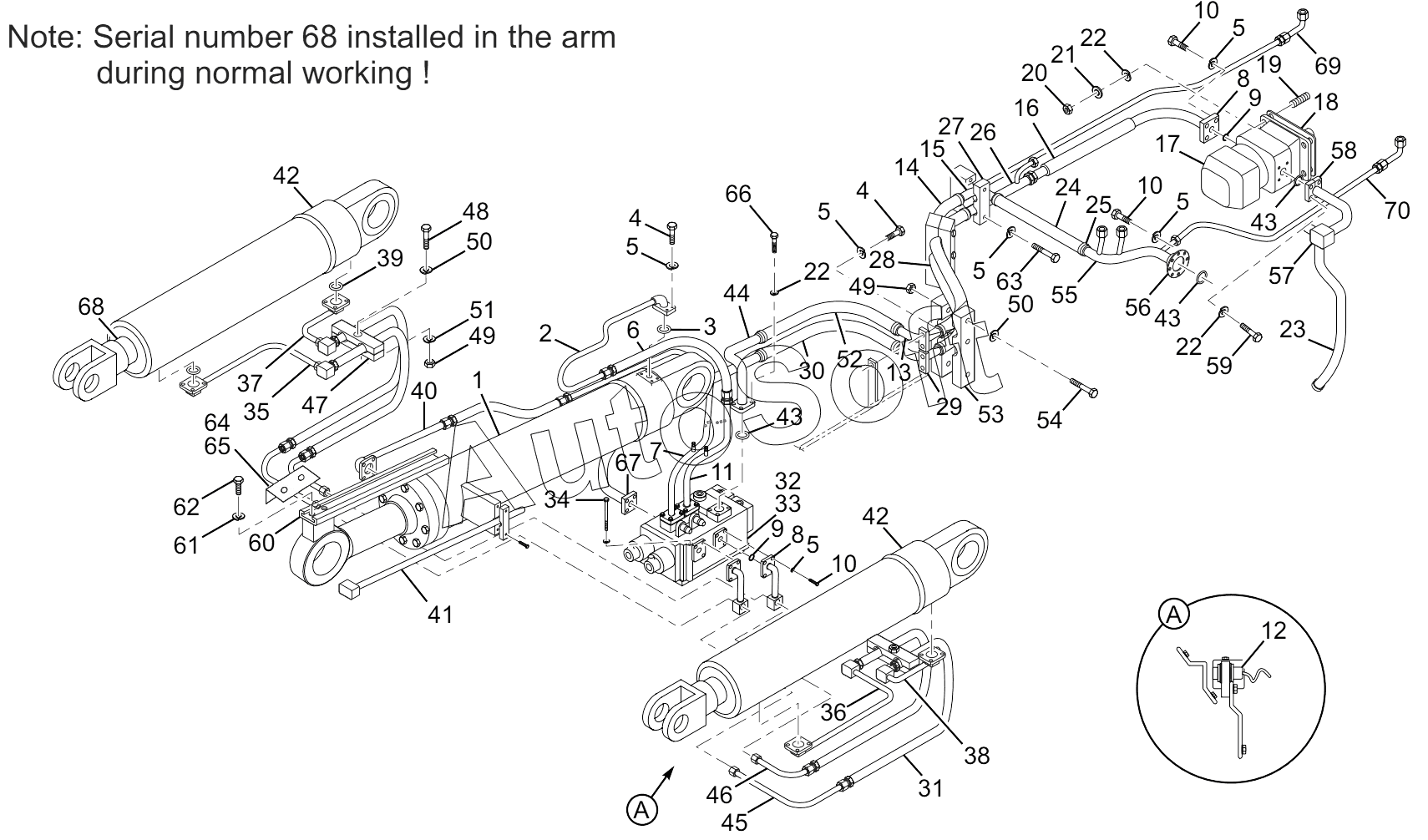

Каталог запасных частей к технике: Lonking (LongGong) CMD-835E (2009). Implement Hydraulic System
45
53
52
51
50
50
49
49
48
47
46
54
44
43
43
43
42
42
41
40
39
38
37
62
70
69
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
10
10
18
17
16
15
14
13
12
11
19
9
9
8
8
7
6
5
5
5
5
5
5
4
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
22
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***7 | Tilt cylinder | |
| 2 | L***3 | Tilt cylinder rear chamber pipe | |
| 3 | G***1 | O-ring | |
| 4 | G***0 | Bolt | |
| 5 | G***7 | Washer | |
| 6 | 2***0 | Speed pump oil suction hose | |
| 7 | C***3 | Pipe from multiple valve to tilt cylinder rear chamber | |
| 8 | F***0 | Flange holder | |
| 9 | G***1 | O-ring | |
| 10 | G***0 | Bolt | |
| 11 | C***4 | Tilt cylinder front chamber pipe | |
| 12 | C***6 | Lift cylinder position limited equipment | |
| 13 | L***6 | Front frame oil return transition connector | |
| 14 | 2***0 | Articulated oil return hose | |
| 15 | C***1 | Oil return transition connector | |
| 16 | 2***0 | Implement pump outlet hose | |
| 17 | C***L | Duplex gear pump | |
| 18 | L***1 | Seal gasket | |
| 19 | G***9 | Stud | |
| 20 | G***0 | Nut | |
| 21 | G***2 | Washer | |
| 22 | G***7 | Washer | |
| 23 | 2***0 | Duplex pump oil suction hose | |
| 24 | Ф***0 | Rearframe oil return fabric hose | |
| 25 | J***0 | Pipe clamp | |
| 26 | C***5 | Rear frame oil inlet transition connector | |
| 27 | L***2 | Pipe clamp | |
| 28 | 2***0 | Articulated oil inlet hose | |
| 29 | L***9 | Front frame oil inlet transition connector | |
| 30 | 2***0 | Distribution valve oil inlet hose | |
| 31 | 2***2 | Hose assembly | |
| 32 | C***1 | Pilot control system | |
| 33 | D***C | Multiple valve | |
| 34 | G***2 | Bolt | |
| 35 | C***4 | Lift cylinder front chamber pipe | |
| 36 | C***5 | Lift cylinder front chamber pipe | |
| 37 | C***2 | Lift cylinder rear chamber pipe | |
| 38 | C***3 | Lift cylinder rear chamber pipe | |
| 39 | G***1 | O-ring | |
| 40 | L***2 | Tilt cylinder front chamber pipe | |
| 41 | C***6 | Steering cylinder position limited equipment | |
| 42 | C***2 | Lift cylinder | |
| 43 | G***1 | O-ring | |
| 44 | C***6 | Distribution valve oil return pipe | |
| 45 | C***7 | Pipe from distribution valve to lift cylinder front chamber | |
| 46 | C***8 | Pipe from distribution valve to lift cylinder rear chamber | |
| 47 | L***3 | Lift cylinder oil inlet/outlet pipe clamp | |
| 48 | G***0 | Bolt | |
| 49 | G***0 | Nut | |
| 50 | G***2 | Washer | |
| 51 | G***7 | Washer | |
| 52 | 2***0 | Front frame oil return hose | |
| 53 | L***6 | Pipe clamp | |
| 54 | G***0 | Bolt | |
| 55 | C***4 | Hydraulic oil tank oil return pipe | |
| 56 | L***4 | Press plate | |
| 57 | L***7 | Duplex oil suction pipe | |
| 58 | L***5 | Pump oil suction pipe press plate | |
| 59 | G***0 | Bolt | |
| 60 | L***1 | Tilt cylinder guard board | |
| 61 | G***2 | Washer | |
| 62 | G***0 | Bolt | |
| 63 | G***0 | Bolt | |
| 64 | C***1 | Angle iron | |
| 65 | C***2 | Lock plate | |
| 66 | G***0 | Bolt | |
| 67 | F***4 | Flange holder | |
| 68 | C***3 | Lift cylinder support | |
| 69 | 2***0 | Hose | |
| 70 | 2***0 | Hose |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
