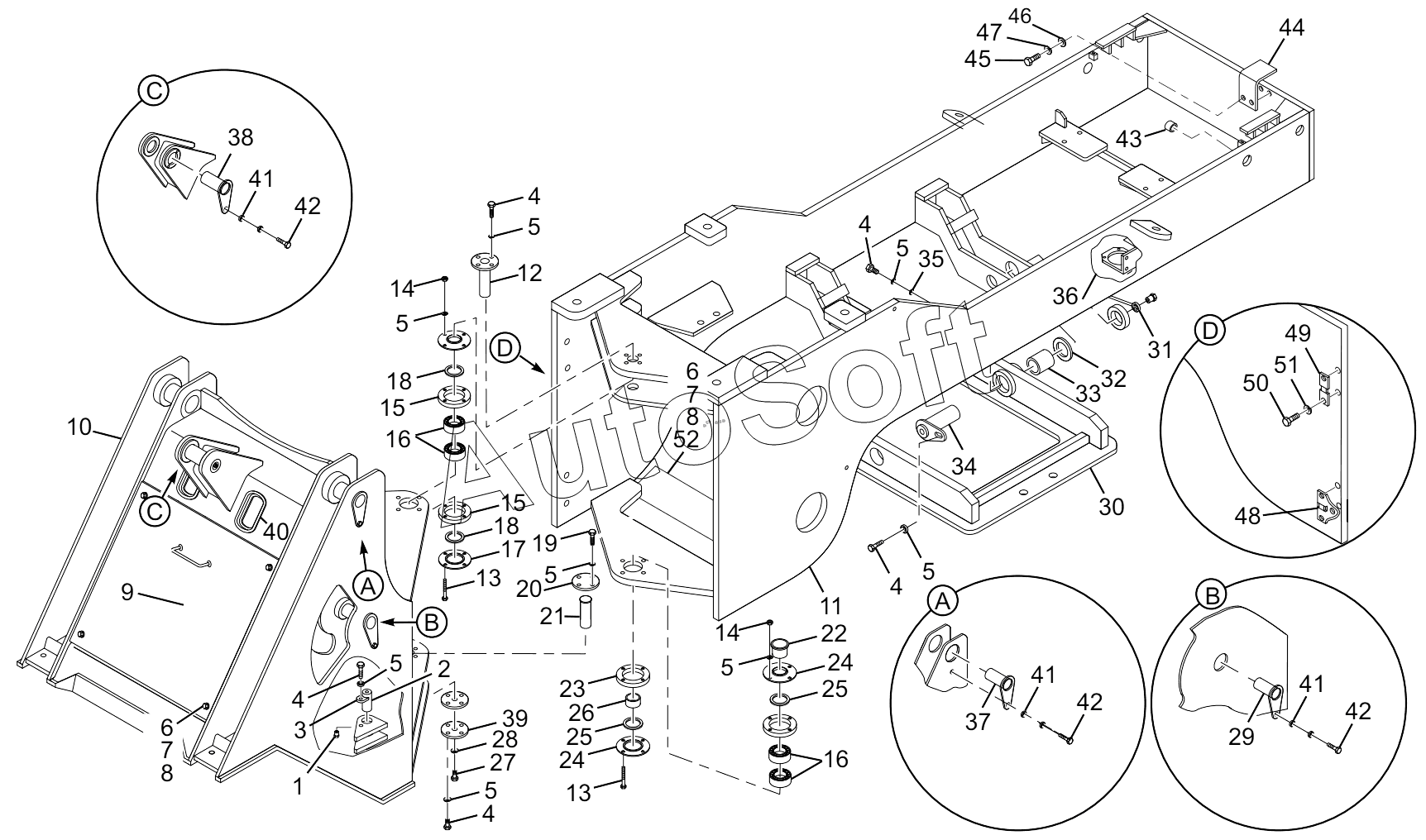

Каталог запасных частей к технике: Lonking (LongGong) CMD-835E (2009). Frame System
40
28
29
30
31
32
33
34
35
36
37
38
39
27
41
41
41
42
42
42
43
44
45
46
47
48
49
50
51
52
14
14
2
3
4
4
4
4
4
5
5
5
5
5
5
5
5
6
6
7
7
8
8
9
10
11
12
13
13
1
15
15
16
16
17
18
18
19
20
21
22
23
24
24
25
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***1 | Straight pressure oil cup | |
| 2 | L***5 | Steering pin | |
| 3 | L***4 | Card board | |
| 4 | G***3 | Bolt | |
| 5 | G***3 | Washer | |
| 6 | G***3 | Bolt | |
| 7 | G***1 | Washer | |
| 8 | G***3 | Washer | |
| 9 | L***9 | Cover board assembly | |
| 10 | C***1 | Front frame | |
| 11 | C***2 | Rear frame | |
| 12 | L***6 | Upper articulated pin | |
| 13 | G***3 | Bolt | |
| 14 | G***0 | Nut | |
| 15 | L***0 | Adjusting gasket | |
| 16 | G***7 | Bearing | |
| 17 | L***1 | Bearing cover | |
| 18 | H***7 | Oil seal | |
| 19 | G***3 | Bolt | |
| 20 | L***3 | Cover | |
| 21 | L***7 | Lower articulated pin | |
| 22 | L***4 | Bush | |
| 23 | L***8 | Adjusting gasket | |
| 24 | L***5 | Bearing cover | |
| 25 | H***7 | Oil seal | |
| 26 | L***9 | Bush | |
| 27 | G***3 | Bolt | |
| 28 | G***3 | Washer | |
| 29 | L***5 | Lift cylinder pin | |
| 30 | L***3 | Oscillating suspension | |
| 31 | L***7 | Oil filling pipe | |
| 32 | L***0 | Copper pad | |
| 33 | L***2 | Sleeve | |
| 34 | L***0 | Oscillating suspension pin | |
| 35 | G***1 | Washer | |
| 36 | L***8 | Oil filter bracket | |
| 37 | L***4 | Lift arm upper pin | |
| 38 | L***3 | Tilt cylinder rear pin | |
| 39 | L***6 | End cover | |
| 40 | L***1 | Hose guard sheath | |
| 41 | G***1 | Washer | |
| 42 | G***3 | Bolt | |
| 43 | C***1 | Rear frame rubber sheath | |
| 44 | C***1 | Buzzle stents | |
| 45 | G***3 | Bolt | |
| 46 | G***1 | Washer | |
| 47 | G***3 | Washer | |
| 48 | C***0 | Oil tank under stents | |
| 49 | L***8 | Oil tank securing seat | |
| 50 | G***3 | Bolt | |
| 51 | G***3 | Washer | |
| 52 | L***2 | Transimission guard board |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
