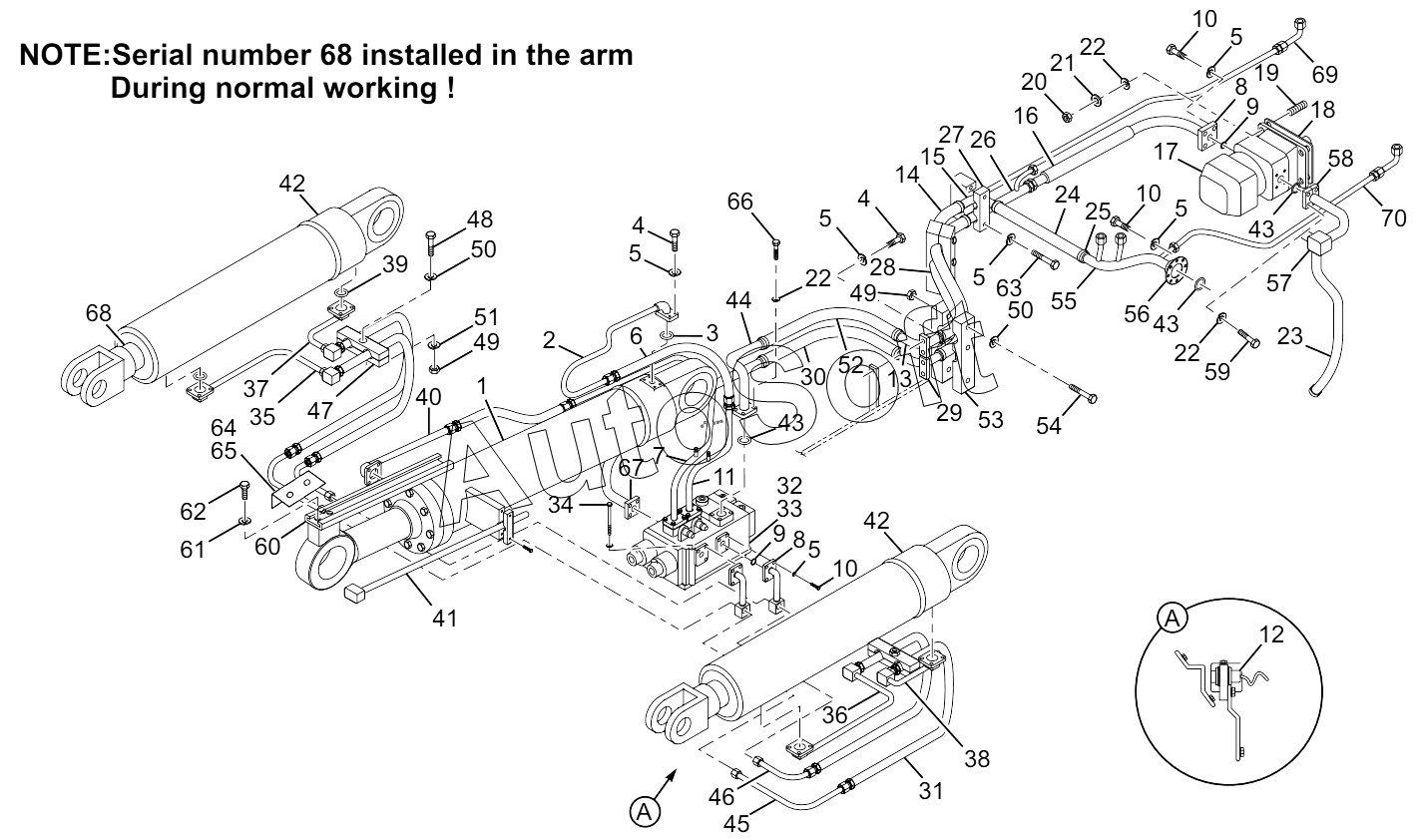

Каталог запасных частей к технике: Lonking (LongGong) CMD-835E.01I (2010). Implement Hydraulic System (CDM835E.07I)
45
53
52
51
50
50
49
49
48
47
46
54
44
43
43
43
42
42
41
40
39
38
37
62
70
69
68
67
66
65
64
63
36
61
60
59
58
57
56
55
10
10
10
18
17
16
15
14
13
12
11
19
9
9
8
8
7
6
5
5
5
5
5
5
4
4
3
2
27
35
34
33
32
31
30
29
28
1
26
25
24
23
22
22
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | C***7 | Tilt cylinder | |
| 2 | L***3 | Tilt cylinder rear chamber pipe | |
| 3 | G***5 | O-ring | |
| 4 | G***0 | Bolt | |
| 5 | G***7 | Washer | |
| 6 | 2***0 | Tilt cylinder hose | |
| 7 | C***3 | Pipe from multiple valve to tilt cylinder rear chamber | |
| 8 | F***0 | Flange holder | |
| 9 | G***1 | O-ring | |
| 10 | G***0 | Bolt | |
| 11 | C***4 | Tilt cylinder front chamber pipe | |
| 12 | C***8 | Lift cylinder position limited equipment | |
| 13 | L***6 | Front frame oil return transition connector | |
| 14 | 2***0 | Articulated oil return hose | |
| 15 | C***1 | Oil return transition connector | |
| 16 | 2***0 | Implement pump outlet hose | |
| 17 | C***L | Duplex gear pump | |
| 18 | L***1 | Seal gasket | |
| 19 | G***8 | Stud | |
| 20 | G***0 | Nut | |
| 21 | G***2 | Washer | |
| 22 | G***7 | Washer | |
| 23 | 2***0 | Duplex pump oil suction hose | |
| 24 | Ф***0 | Rearframe oil return fabric hose | |
| 25 | J***9 | Hose clamp | |
| 26 | C***5 | Rear frame oil inlet transition connector | |
| 27 | C***1 | Pipe clamp | |
| 28 | 2***0 | Articulated oil inlet hose | |
| 29 | L***9 | Front frame oil inlet transition connector | |
| 30 | 2***0 | Distribution valve oil inlet hose | |
| 31 | 2***2 | Hose assembly | |
| 32 | C***1 | Pilot control system | |
| 33 | D***C | Multiple valve | |
| 34 | G***0 | Bolt | |
| 35 | C***4 | Lift cylinder front chamber pipe | |
| 36 | C***5 | Lift cylinder front chamber pipe | |
| 37 | C***2 | Lift cylinder rear chamber pipe | |
| 38 | C***3 | Lift cylinder rear chamber pipe | |
| 39 | G***5 | O-ring | |
| 40 | L***2 | Tilt cylinder front chamber pipe | |
| 41 | C***6 | Steering cylinder position limited equipment | |
| 42 | C***2 | Lift cylinder | |
| 43 | G***5 | O-ring | |
| 44 | C***6 | Distribution valve oil return pipe | |
| 45 | C***7 | Pipe from distribution valve to lift cylinder front chamber | |
| 46 | C***8 | Pipe from distribution valve to lift cylinder rear chamber | |
| 47 | L***3 | Lift cylinder oil inlet/outlet pipe clamp | |
| 48 | G***0 | Bolt | |
| 49 | G***0 | Nut | |
| 50 | G***2 | Washer | |
| 51 | G***7 | Washer | |
| 52 | 2***0 | Front frame oil return hose | |
| 53 | C***6 | Pipe clamp | |
| 54 | G***0 | Bolt | |
| 55 | C***4 | Hydraulic oil tank oil return pipe | |
| 56 | L***4 | Press plate | |
| 57 | L***7 | Duplex oil suction pipe | |
| 58 | L***5 | Pump oil suction pipe press plate | |
| 59 | G***0 | Bolt | |
| 60 | C***9 | Tilt cylinder guard board | |
| 61 | G***2 | Washer | |
| 62 | G***0 | Bolt | |
| 63 | G***0 | Bolt | |
| 64 | C***1 | Angle iron | |
| 65 | C***2 | Lock plate | |
| 66 | G***0 | Bolt | |
| 67 | F***4 | Flange holder | |
| 68 | C***3 | Lift cylinder support | |
| 69 | 2***0 | Hose | |
| 70 | 2***0 | Hose |
