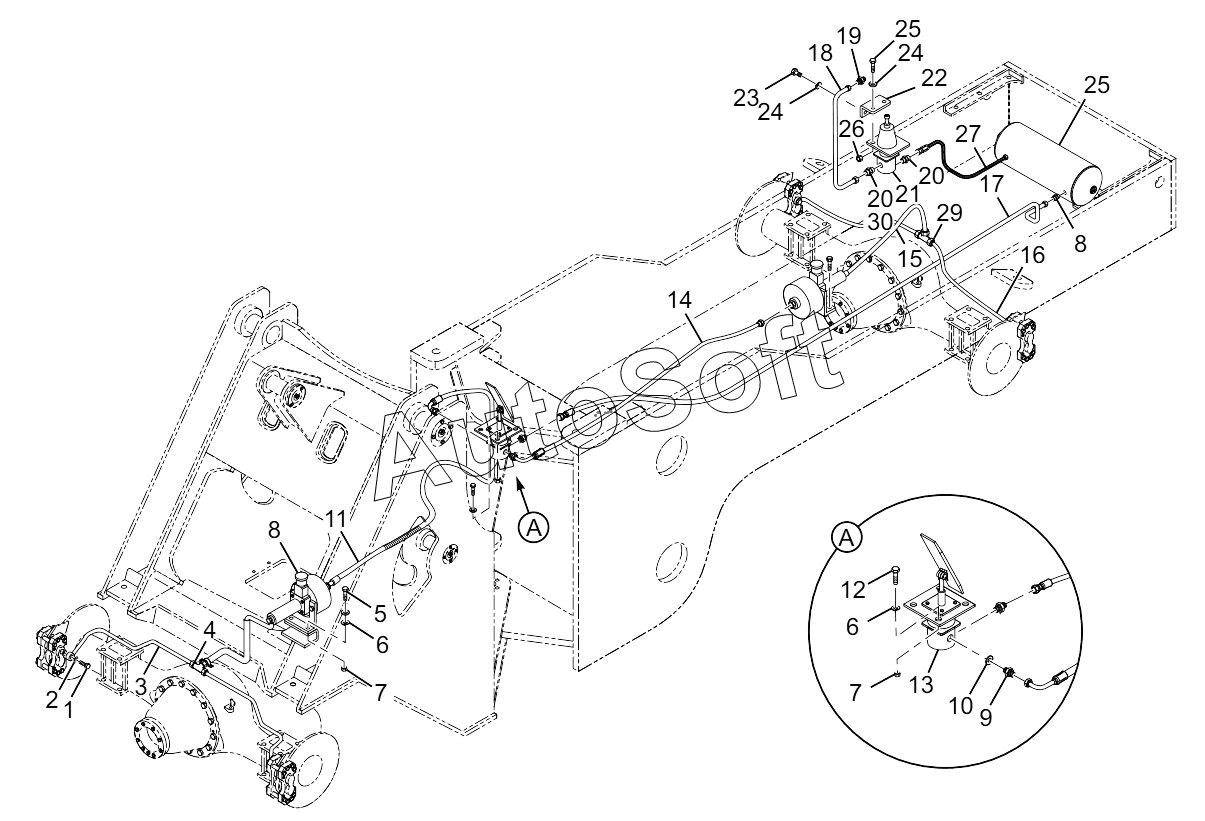

Каталог запасных частей к технике: Lonking (LongGong) CMD-835E.01I (2010). Service Brake System (CDM835E.08I)
16
30
29
28
27
26
25
24
24
23
22
21
20
20
19
18
17
1
15
14
13
12
11
10
9
8
8
7
7
6
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***4 | Connecting bolt | |
| 2 | L***5 | Washer | |
| 3 | L***3 | Front booster pump oil outlet pipe | |
| 4 | L***2 | Front axle oil channel T-connector | |
| 5 | G***0 | Bolt | |
| 6 | G***7 | Washer | |
| 7 | G***0 | Nut | |
| 8 | L***0 | Air booster pump | |
| 9 | L***3 | Brake air pipe connector | |
| 10 | L***9 | Washer | |
| 11 | 9***0 | Hose from brake valve to front air booster pump | |
| 12 | G***0 | Bolt | |
| 13 | L***9 | Air brake master valve | |
| 14 | 9***0 | Hose from brake valve to rear booster pump | |
| 15 | L***1 | Brake hose | |
| 16 | L***3 | Rear booster pump oil outlet pipe | |
| 17 | C***0 | Hose from air tank to brake master valve | |
| 18 | 2***0 | Wired hose from compressor to drier | |
| 19 | L***2 | Compressor connector | |
| 20 | L***1 | Connector | |
| 21 | L***8 | Relief valve | |
| 22 | L***1 | Relief valve bracket | |
| 23 | G***0 | Bolt | |
| 24 | G***7 | Washer | |
| 25 | G***0 | Bolt | |
| 26 | G***0 | Nut | |
| 27 | L***2 | Wire wrapping hose | |
| 28 | C***1 | Air tank | |
| 29 | L***4 | Rear axle oil pipe T-connector | |
| 30 | J***5 | Copper pad |
