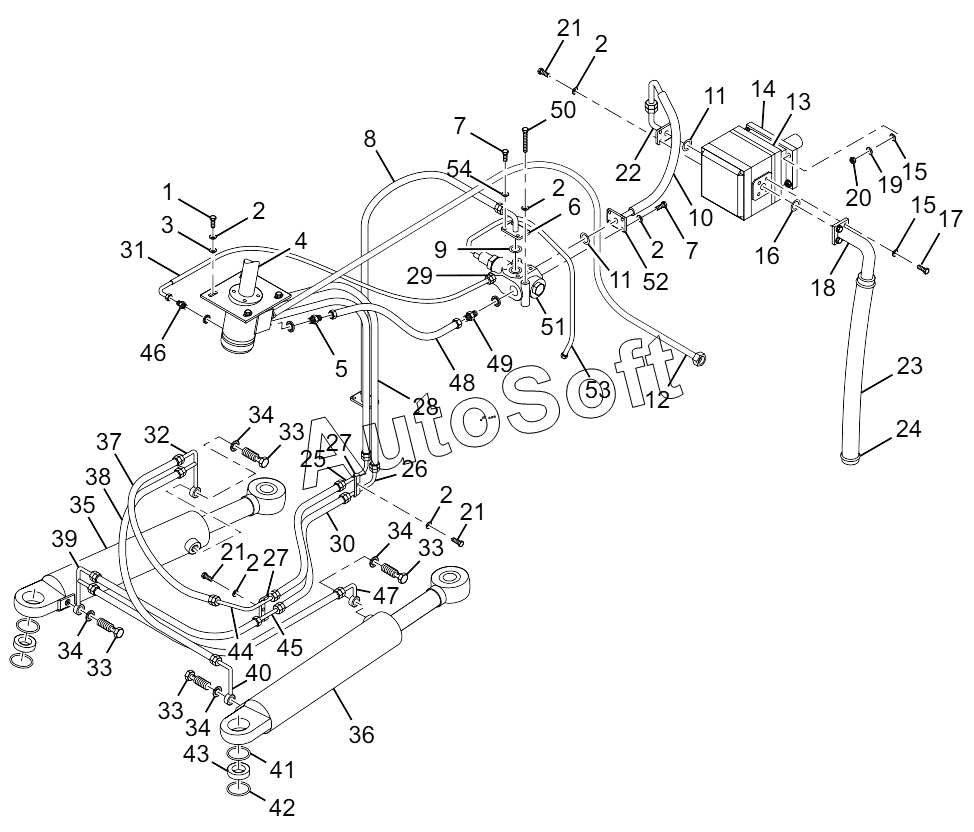

Каталог запасных частей к технике: Lonking (LongGong) CDM-856D (2010). Hydraulic steering system
42
29
30
31
32
33
33
33
33
34
34
34
34
35
36
37
38
39
40
41
28
43
44
45
46
47
48
49
50
51
52
53
54
15
15
2
2
2
2
2
2
3
4
5
6
7
7
8
9
10
11
11
12
13
14
1
16
17
18
19
20
21
21
21
22
23
24
25
26
27
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | G***7 | Washer | |
| 3 | G***2 | Washer | |
| 4 | C***1 | Hydraulic steering gear | |
| 5 | L***0 | Adapter | |
| 6 | L***4 | Press plate | |
| 7 | G***0 | Bolt | |
| 8 | 8***0 | Priority valve shunt hose | |
| 9 | G***5 | O-ring | |
| 10 | 8***0 | Priority valve oil inlet hose | |
| 11 | G***5 | O-ring | |
| 12 | 2***r | Steering oil return hose | |
| 13 | P***1 | Gear pump | |
| 14 | L***1 | Seal gasket | |
| 15 | G***7 | Washer | |
| 16 | G***2 | O-ring | |
| 17 | G***0 | Bolt | |
| 18 | L***1 | Steering pump oil inlet pipe | |
| 19 | G***2 | Washer | |
| 20 | G***0 | Nut | |
| 21 | G***0 | Bolt | |
| 22 | L***2 | Steering pump oil outlet pipe | |
| 23 | Ф***0 | Oil suction hose | |
| 24 | J***9 | Hose clamp | |
| 25 | L***4 | Rear frame turning transition pipe | |
| 26 | L***5 | Rear frame turning transition pipe | |
| 27 | L***5 | Rear frame steering transition connector press plate | |
| 28 | 2***2 | Steering gear oil outlet hose for AB | |
| 29 | L***G | Priority valve connector for LS | |
| 30 | H***2 | Steering cylinder oil inlet hose | |
| 31 | 2***0 | Steering gear hose for LS | |
| 32 | L***6 | Small chamber pipe of right steering cylinder | |
| 33 | J***7 | Articulated bolt | |
| 34 | J***5 | Copper pad | |
| 35 | C***4 | Right steering cylinder | |
| 36 | C***3 | Left steering cylinder | |
| 37 | H***5 | Hose between steering cylinder | |
| 38 | H***0 | Steering hose | |
| 39 | L***7 | Big chamber pipe of right steering cylinder | |
| 40 | L***8 | Big chamber pipe of left steering cylinder | |
| 41 | G***5 | O-ring | |
| 42 | G***5 | O-ring | |
| 43 | L***1 | Connecting seal seat for steering cylinder | |
| 44 | L***9 | Front frame right steering transition connector | |
| 45 | L***0 | Front frame left steering transition connector | |
| 46 | L***2 | Connector | |
| 47 | L***1 | Small chamber pipe of left steering cylinder | |
| 48 | 2***r | Hose from priority valve to steering gear | |
| 49 | L***3 | Adapter | |
| 50 | G***0 | Bolt | |
| 51 | L***9 | Priority valve | |
| 52 | L***7 | Press plate | |
| 53 | 2***0 | Priority valve leakage hose | |
| 54 | G***7 | Washer |
