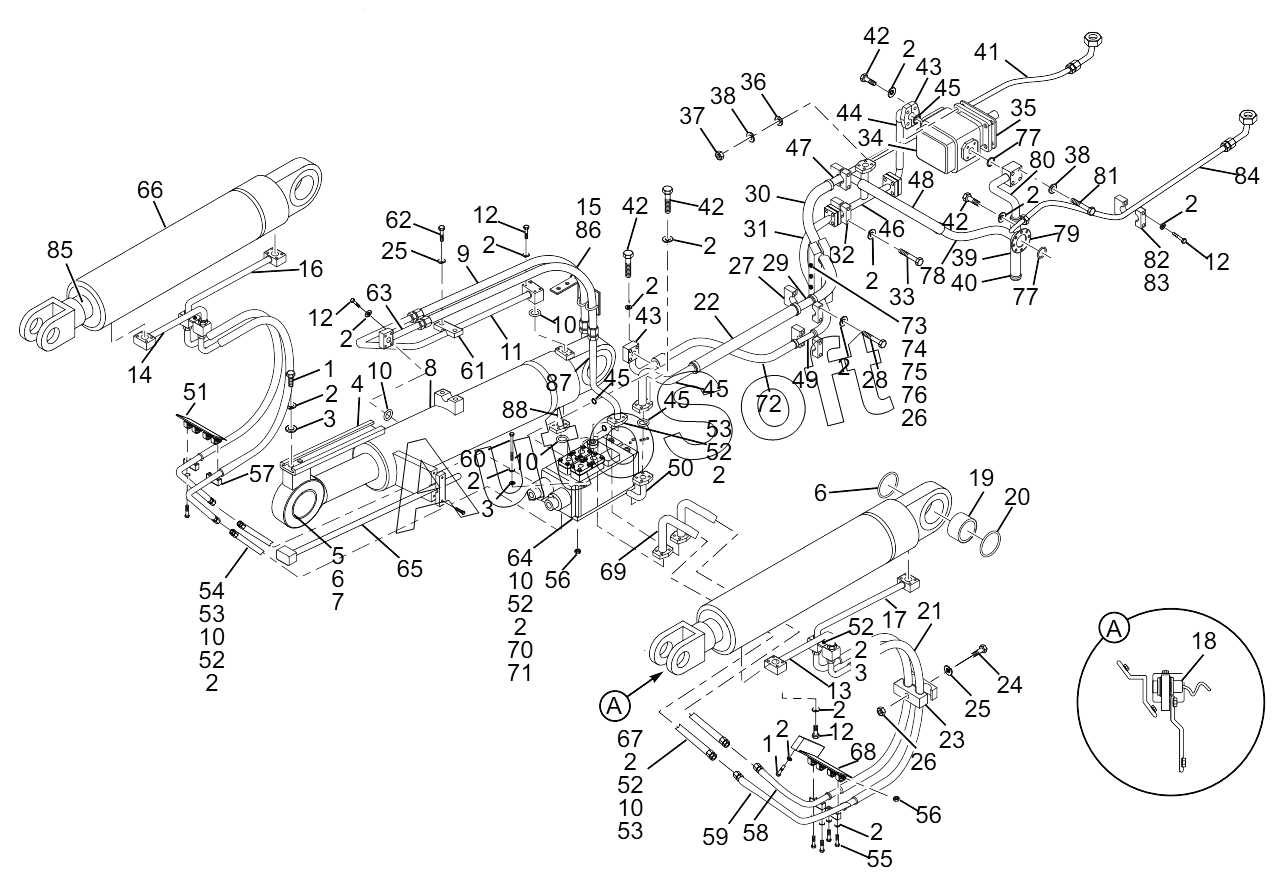

Каталог запасных частей к технике: Lonking (LongGong) CDM-856D (2010). Implement hydraulic system
54
64
63
62
61
60
59
58
57
56
56
55
65
53
53
53
52
52
52
52
52
51
50
49
48
47
46
45
45
45
45
44
75
85
84
83
82
81
80
79
78
77
77
76
43
43
74
73
72
71
70
69
68
67
66
11
21
20
19
18
17
16
15
14
13
12
12
12
12
22
10
10
10
10
10
10
9
8
7
6
6
5
4
3
3
3
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
32
42
42
42
42
41
40
39
38
38
37
36
35
34
33
1
1
31
30
29
28
27
26
26
25
25
24
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Bolt | |
| 2 | G***7 | Washer | |
| 3 | G***2 | Washer | |
| 4 | C***9 | Guard shield of tilt cylinder | |
| 5 | L***5 | Seal seat connected to tilt cylinder | |
| 6 | G***1 | O-ring | |
| 7 | G***1 | O-ring | |
| 8 | C***0 | Tilt cylinder | |
| 9 | 2***0 | Hose from distribution valve to tilt cylinder cylinder | |
| 10 | G***1 | O-ring | |
| 11 | L***4 | Rear chamber pipe of tilt cylinder | |
| 12 | G***0 | Bolt | |
| 13 | L***5 | Front chamber pipe of lift cylinder | |
| 14 | L***6 | Front chamber pipe of lift cylinder | |
| 15 | C***1 | Pipe fixed | |
| 16 | L***7 | Rear chamber pipe of lift cylinder | |
| 17 | L***8 | Rear chamber pipe of lift cylinder | |
| 18 | C***1 | Lift cylinder locating device | |
| 19 | L***6 | Seal seat connected to lift cylinder | |
| 20 | G***1 | O-ring | |
| 21 | 2***0 | Hose of lift cylinder | |
| 22 | 2***0 | Distribution valve oil return hose | |
| 23 | L***3 | Pipe clamp | |
| 24 | G***0 | Bolt | |
| 25 | G***7 | Washer | |
| 26 | G***0 | Nut | |
| 27 | L***4 | Rear frame oil return transition connector press plate | |
| 28 | G***0 | Bolt | |
| 29 | L***9 | Oil return transition connector | |
| 30 | 2***2 | Articulated oil return hose | |
| 31 | 2***0 | Articulated oil inlet hose | |
| 32 | L***2 | Front (rear) frame oil inlet transition connector press plate | |
| 33 | G***0 | Bolt | |
| 34 | P***2 | Implement pump | |
| 35 | L***1 | Seal gasket | |
| 36 | G***2 | Washer | |
| 37 | G***0 | Nut | |
| 38 | G***7 | Washer | |
| 39 | Ф***0 | Oil suction hose | |
| 40 | J***0 | Pipe clamp | |
| 41 | 2***0 | Cooler input oil hose | |
| 42 | G***0 | Bolt | |
| 43 | F***0 | Flange holder | |
| 44 | 8***r | Implement pump oil outlet hose | |
| 45 | G***1 | O-ring | |
| 46 | L***0 | Implement pump oil outlet pipe | |
| 47 | C***1 | Oil return transition connector | |
| 48 | 2***0 | Oil return hose | |
| 49 | L***4 | Front frame oil inlet transition connector | |
| 50 | L***4 | Distribution valve oil return pipe | |
| 51 | L***3 | Lift arm pipe fixed plate | |
| 52 | G***0 | Bolt | |
| 53 | F***6 | Flange holder | |
| 54 | 2***0 | Hose from distribution valve to the right boom cylinder | |
| 55 | G***0 | Bolt | |
| 56 | G***0 | Nut | |
| 57 | L***5 | Pipe clamp | |
| 58 | L***5 | Hose from distribution valve to lift cylinder big chamber | |
| 59 | L***4 | Hose from distribution valve to small cylinder big chamber | |
| 60 | G***0 | Bolt | |
| 61 | L***3 | Pipe clamp | |
| 62 | G***0 | Bolt | |
| 63 | L***3 | Front chamber pipe of tilt cylinder | |
| 64 | L***1 | Flange | |
| 65 | C***7 | Automatic level device | |
| 66 | C***2 | Lift cylinder | |
| 67 | 2***0 | Hose from distribution valve to the left boom cylinder | |
| 68 | L***4 | Lift arm pipe fixed plate | |
| 69 | L***6 | Ferrule fitting connection | |
| 70 | K***2 | Hydraulic distribution valve | |
| 71 | L***1 | Piolt control system | |
| 72 | 2***0 | Distribution valve inlet oil hose | |
| 73 | G***0 | Bolt | |
| 74 | G***2 | Washer | |
| 75 | L***3 | Pipe clamp | |
| 76 | L***4 | Pipe clamp | |
| 77 | G***1 | O-ring | |
| 78 | C***2 | Hydraulic system oil return pipe | |
| 79 | L***1 | Plate | |
| 80 | L***4 | Implement pump oil inlet pipe | |
| 81 | G***0 | Bolt | |
| 82 | L***4 | Rubber pipe clamp | |
| 83 | L***5 | Self-made press plate | |
| 84 | 2***0 | Cooler output oil hose | |
| 85 | C***3 | Lift cylinder carriage |
