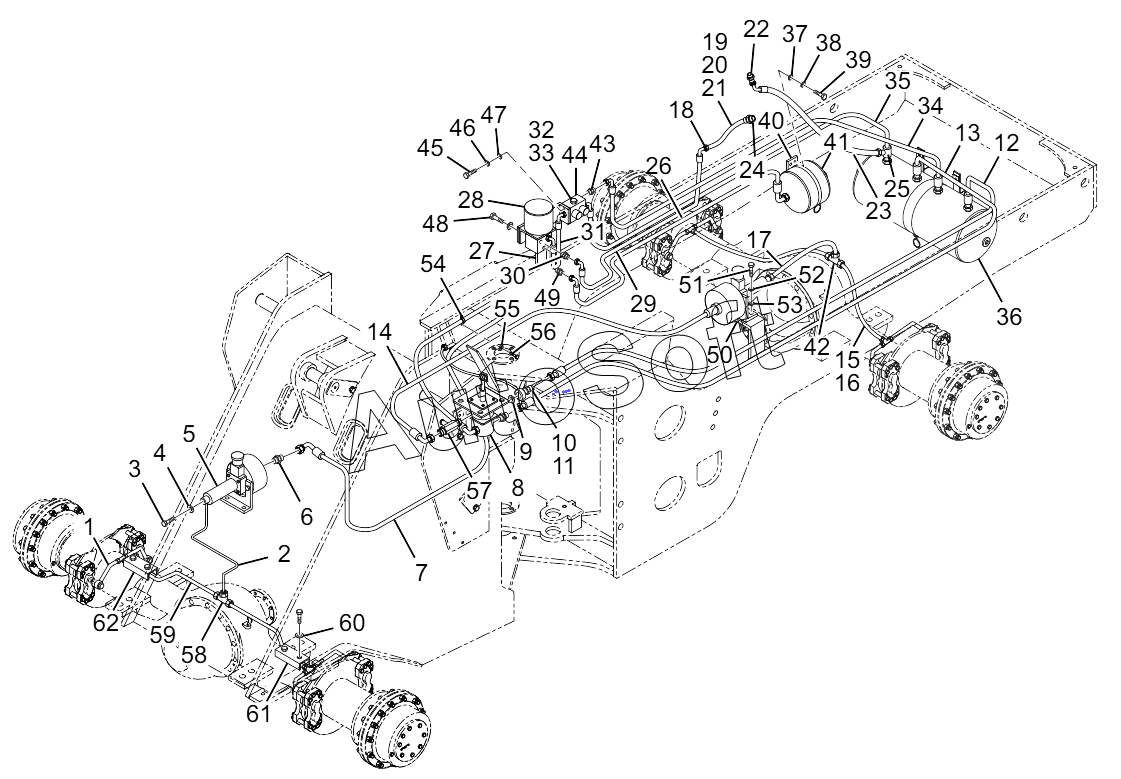

Каталог запасных частей к технике: Lonking (LongGong) CDM-856D (2010). Service brake system

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
Позиция на иллюстрации | Заводской номер детали | Название детали | |
---|---|---|---|
1 | L***4 | Oil inlet hose | |
2 | L***3 | Front booster pump oil outlet pipe | |
3 | L***4 | Connecting bolt | |
4 | L***5 | Washer | |
5 | L***2 | Booster pump | |
6 | L***3 | Brake air pipe connector | |
7 | 9***0 | Hose from brake valve to front booster pump | |
8 | L***7 | Dual-chamber air brake valve | |
9 | J***5 | Copper pad | |
10 | L***6 | Air inlet connector | |
11 | L***7 | Pressure connector seat | |
12 | C***0 | Hose from brake valve to right air tank | |
13 | C***0 | Hose from brake valve to left air tank | |
14 | 9***0 | Hose from brake valve to rear booster pump | |
15 | L***4 | Rear axle oil pipe | |
16 | L***6 | Rear axle oil pipe | |
17 | L***1 | Brake hose | |
18 | L***8 | Connector | |
19 | J***9 | Hose clamp | |
20 | C***3 | Steel pipe fixing plate | |
21 | C***2 | Air compressor outlet pipe | |
22 | L***2 | Connector | |
23 | 2***0 | Gas cylinder feedback hose | |
24 | C***1 | Connector | |
25 | L***6 | Connector | |
26 | 2***r | Hose from drier to recoil air tank | |
27 | L***6 | Drier bracket | |
28 | L***5 | Drier | |
29 | 2***r | Wired hose from compressor to drier | |
30 | L***2 | Connector | |
31 | 9***0 | Hose from drier to protective valve | |
32 | L***4 | Plug | |
33 | J***5 | Copper pad | |
34 | 9***C | Hose from protective valve to left air tank | |
35 | 9***C | Hose from protective valve to right air tank | |
36 | L***1 | Air tank assembly | |
37 | G***2 | Washer | |
38 | G***7 | Washer | |
39 | G***0 | Bolt | |
40 | L***5 | Anti-inflatable tank fixed plate | |
41 | L***3 | Anti-inflatable tank | |
42 | L***4 | Rear axle oil pipe T-connector | |
43 | L***1 | Four circuit protection valve air outlet connector | |
44 | L***4 | Four circuit protection valve | |
45 | G***0 | Bolt | |
46 | G***7 | Washer | |
47 | G***2 | Washer | |
48 | G***0 | Bolt | |
49 | L***1 | Connector | |
50 | L***1 | Rear booster pump support | |
51 | G***0 | Bolt | |
52 | G***7 | Washer | |
53 | G***2 | Washer | |
54 | L***5 | Wire clip | |
55 | G***7 | Washer | |
56 | G***0 | Bolt | |
57 | L***8 | Brake lamp switch T-connector | |
58 | L***2 | Front axle oil channel T-connector | |
59 | L***5 | Front axle oil pipe | |
60 | G***2 | Washer | |
61 | L***6 | Guard board | |
62 | L***5 | Guard board |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
