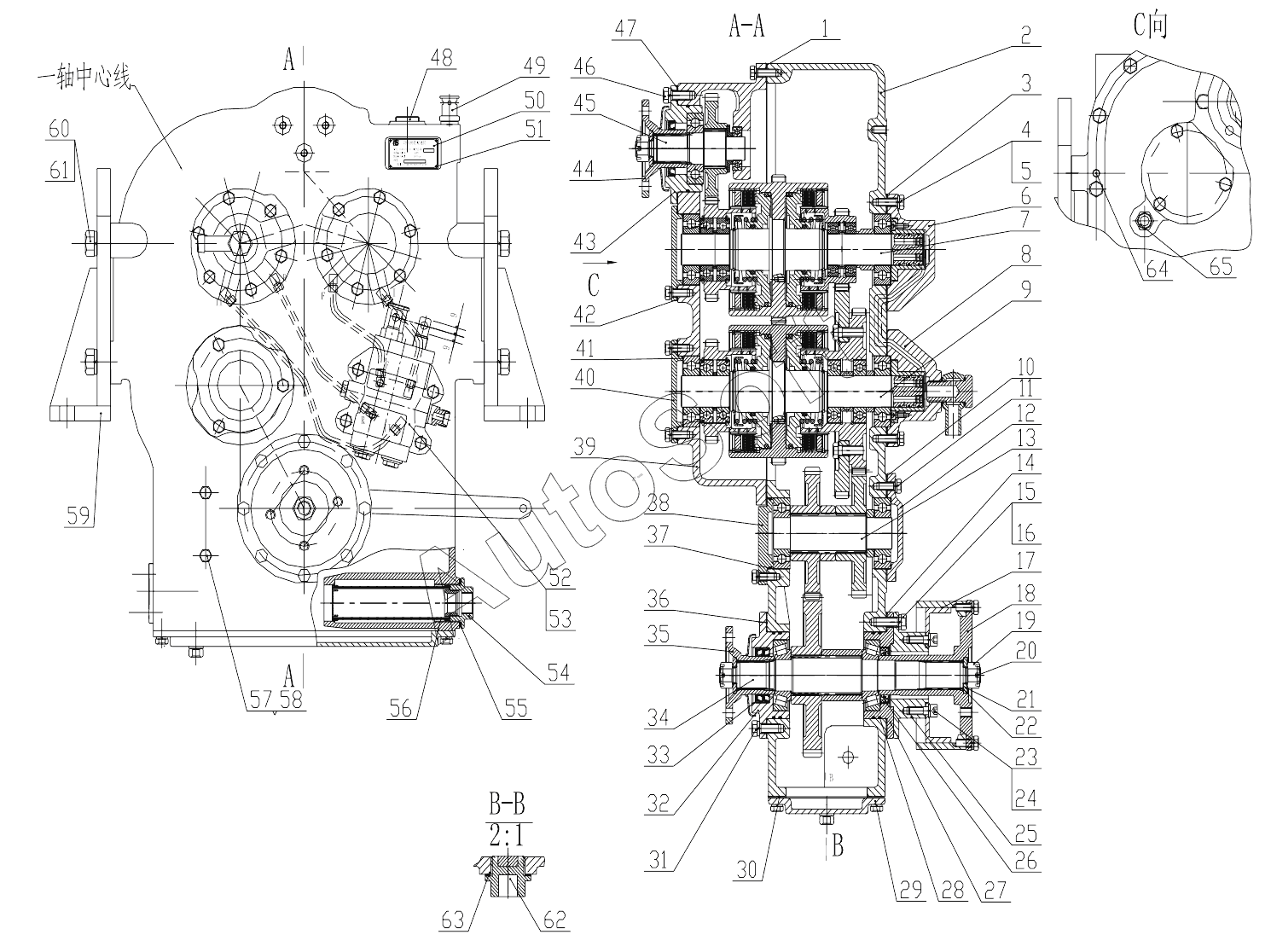

Каталог запасных частей к технике: Lonking (LongGong) CDM-816-D (2018). TRANSMISSION ASSEMBLY (LG816.03.01)
41
49
48
47
46
45
44
43
42
50
40
39
38
37
36
35
34
33
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
17
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
1
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | GASKET | |
| 2 | L***1 | TRANSMISSION ASSEMBLY | |
| 3 | L***2 | GASKET | |
| 4 | G***0 | Bolt | |
| 5 | G***7 | Washer | |
| 6 | L***2 | SHAFT II FRONT END COVER ASSEMBLY | |
| 7 | L***3 | SHAFT II ASSEMBLY | |
| 8 | L***4 | SHAFT III FRONT END COVER ASSEMBLY | |
| 9 | L***5 | SHAFT III ASSEMBLY | |
| 10 | L***3 | GASKET | |
| 11 | G***0 | Bolt | |
| 12 | L***4 | SHAFT IV FRONT END COVER | |
| 13 | L***6 | SHAFT IV ASSEMBLY | |
| 14 | L***5 | GASKET | |
| 15 | G***0 | Bolt | |
| 16 | G***7 | Washer | |
| 17 | L***7 | BRAKE | |
| 18 | L***6 | FRONT OUTLET FLANGE | |
| 19 | L***7 | HEXAGON SLOTTED NUT | |
| 20 | G***0 | Cotter pin | |
| 21 | L***8 | WASHER | |
| 22 | G***2 | O-RING | |
| 23 | G***0 | HEXAGON SOCKET HEAD CAP SCREW | |
| 24 | G***5 | WASHER | |
| 25 | L***9 | BRAKE BRACKET | |
| 26 | G***2 | SEAL RING | |
| 27 | L***0 | SHAFT V FRONT BEARING SEAT | |
| 28 | G***2 | O-RING | |
| 29 | L***1 | OIL PAN | |
| 30 | L***2 | GASKET | |
| 31 | G***0 | Bolt | |
| 32 | L***3 | SHAFT V REAR BEARING SEAT | |
| 33 | G***2 | SEAL RING | |
| 34 | L***8 | SHAFT V ASSEMBLY | |
| 35 | L***9 | REAR OUTPUT FLANGE | |
| 36 | L***4 | ADJUSTING WASHER | |
| 37 | G***0 | O-RING | |
| 38 | L***5 | SHAFT IV REAR END COVER | |
| 39 | L***6 | END COVER | |
| 40 | L***7 | SHAFT III REAR END COVER | |
| 41 | L***8 | ADJUSTING WASHER | |
| 42 | L***9 | GASKET | |
| 43 | L***0 | SHAFT I BEARING SEAT | |
| 44 | L***0 | INLET FLANGE | |
| 45 | L***1 | SHAFT I ASSEMBLY | |
| 46 | G***0 | Bolt | |
| 47 | L***1 | GASKET | |
| 48 | L***2 | PLUG SCREW | |
| 49 | L***2 | VENT VALVE | |
| 50 | L***3 | NAMEPLATE | |
| 51 | G***6 | RIVET | |
| 52 | L***3 | CONTROL VALVE | |
| 53 | L***4 | GASKET | |
| 54 | L***5 | PIPE CONNECTOR | |
| 55 | J***7 | COMBINATION SEAL WASHER | |
| 56 | L***4 | OIL FILTER | |
| 57 | L***6 | BOLT | |
| 58 | J***7 | COMBINATION SEAL WASHER | |
| 59 | L***5 | BRACKET | |
| 60 | G***0 | Bolt | |
| 61 | G***7 | Washer | |
| 62 | L***6 | DRAIN PLUG | |
| 63 | J***7 | COMBINATION SEAL WASHER | |
| 64 | G***0 | Internal thread round pin | |
| 65 | L***7 | Pipe connector |
