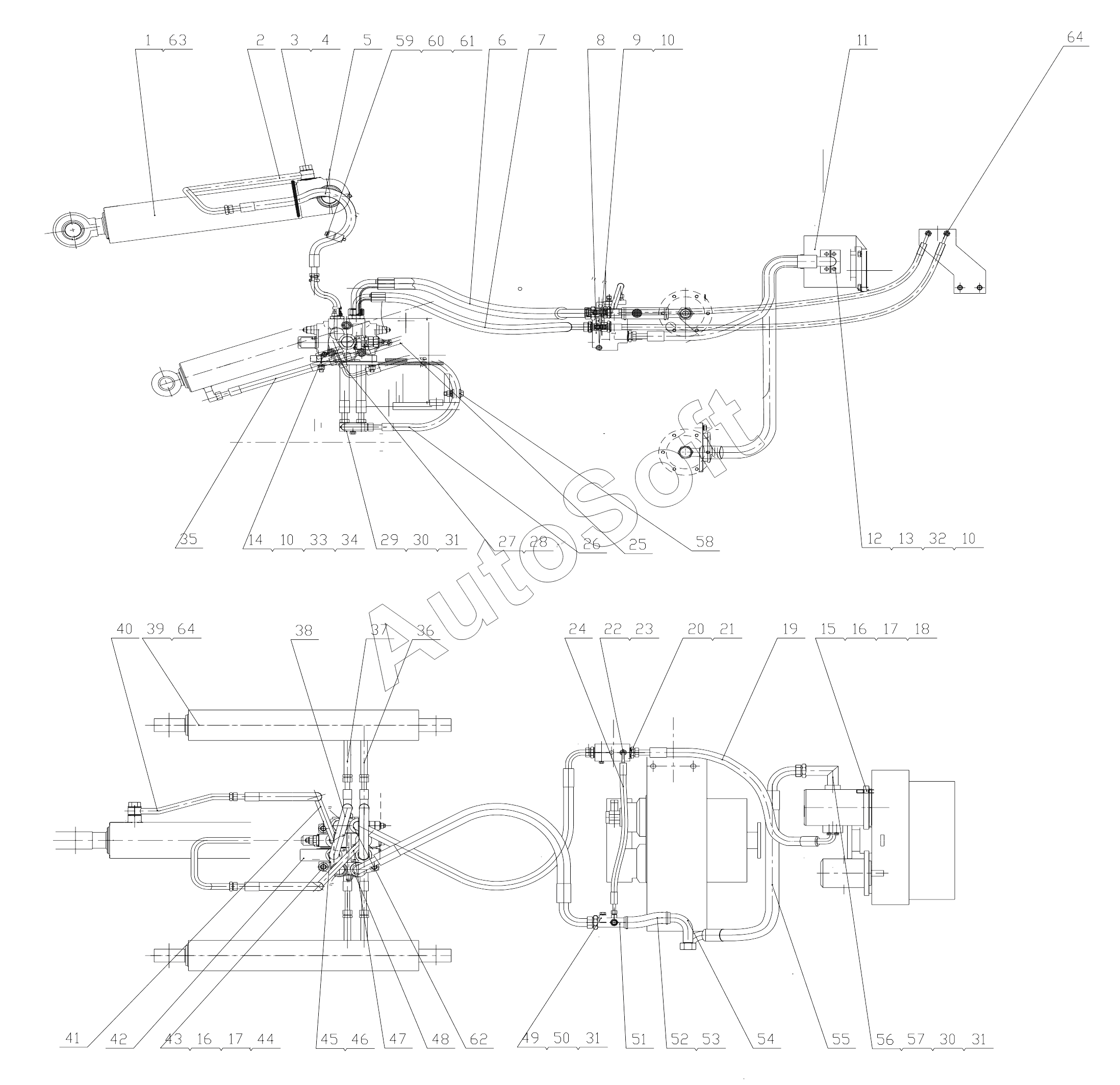

Каталог запасных частей к технике: Lonking (LongGong) CDM-816-D (2018). IMPLEMENT HYDRAULIC SYSTEM (CDM816D.07III)
1
2
3
4
5
6
7
8
9
10
10
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
62
63
64
64
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Turn fights oil cylinder | |
| 2 | L***3 | STEERING CYLINDER BIG CHAMBER PIPE | |
| 3 | J***9 | Pipe connection link bolt | |
| 4 | J***6 | Washer | |
| 5 | 2***0 | Hose from steering gear to steering cylinder | |
| 6 | 2***° | Hose assembly | |
| 7 | 2***° | Hose assembly | |
| 8 | L***7 | PRIORITY VALVE | |
| 9 | G***2 | Bolt | |
| 10 | G***3 | Washer | |
| 11 | L***8 | IMPLEMENT PUMP | |
| 12 | F***2 | Flange clamp | |
| 13 | A***8 | O-ring | |
| 14 | G***3 | Bolt | |
| 15 | G***3 | Bolt | |
| 16 | G***3 | Washer | |
| 17 | G***1 | Washer | |
| 18 | G***9 | STUD | |
| 19 | 2***0 | Hose assembly | |
| 20 | L***7 | Transit connector | |
| 21 | J***6 | Washer | |
| 22 | G***2 | Dapter | |
| 23 | J***6 | Washer | |
| 24 | 2***0 | Hose assembly | |
| 25 | 1***0 | Hose assembly | |
| 26 | 2***S | Hose assembly | |
| 27 | L***4 | LEFT LIFT CYLINDER FIXING PIPE SEAT | |
| 28 | L***5 | RIGHT LIFT CYLINDER FIXING PIPE SEAT | |
| 29 | L***3 | PRESS PLATE | |
| 30 | G***3 | Bolt | |
| 31 | G***3 | Washer | |
| 32 | G***3 | Bolt | |
| 33 | G***1 | Washer | |
| 34 | G***0 | Nut | |
| 35 | 2***0 | Hose assembly | |
| 36 | L***2 | Steel pipe assembly | |
| 37 | L***1 | Steel pipe assembly | |
| 38 | 2***0 | Hose assembly | |
| 39 | L***A | Distributing hose | |
| 40 | L***8 | STEERING CYLINDER SMALL CHAMBER PIPE | |
| 41 | L***3 | Tilt cylinder small chamber pipe | |
| 42 | L***9 | IMPLEMENT VALVE | |
| 43 | G***2 | Bolt | |
| 44 | G***0 | Nut | |
| 45 | L***B | Nut | |
| 46 | G***1 | O-ring | |
| 47 | L***4 | O-ring | |
| 48 | L***5 | ADAPTER | |
| 49 | L***2 | Front (rear) frame oil inlet transition connector press plate | |
| 50 | G***3 | Bolt | |
| 51 | L***1 | OIL RETURN PIPE SEAT | |
| 52 | J***0 | Pipe clamp | |
| 53 | %***m | P port connection of distribution valve | |
| 54 | L***3 | OIL RETURN PIPE | |
| 55 | 2***° | Bolt | |
| 56 | L***2 | OIL SUCTION PIPE | |
| 57 | G***1 | O-ring | |
| 58 | L***3 | Oil return tank hose | |
| 59 | L***2 | Oil return pipe | |
| 60 | G***2 | Bolt | |
| 61 | L***1 | Oil suction pipe | |
| 62 | C***8 | Dust cover of bucket cylinder | |
| 62 | L***6 | DISTRIBUTION VALVE PORT P CONNECTOR | |
| 63 | C***9 | Boom cylinder dust cover | |
| 64 | C***1 | Pressure measurement system |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
