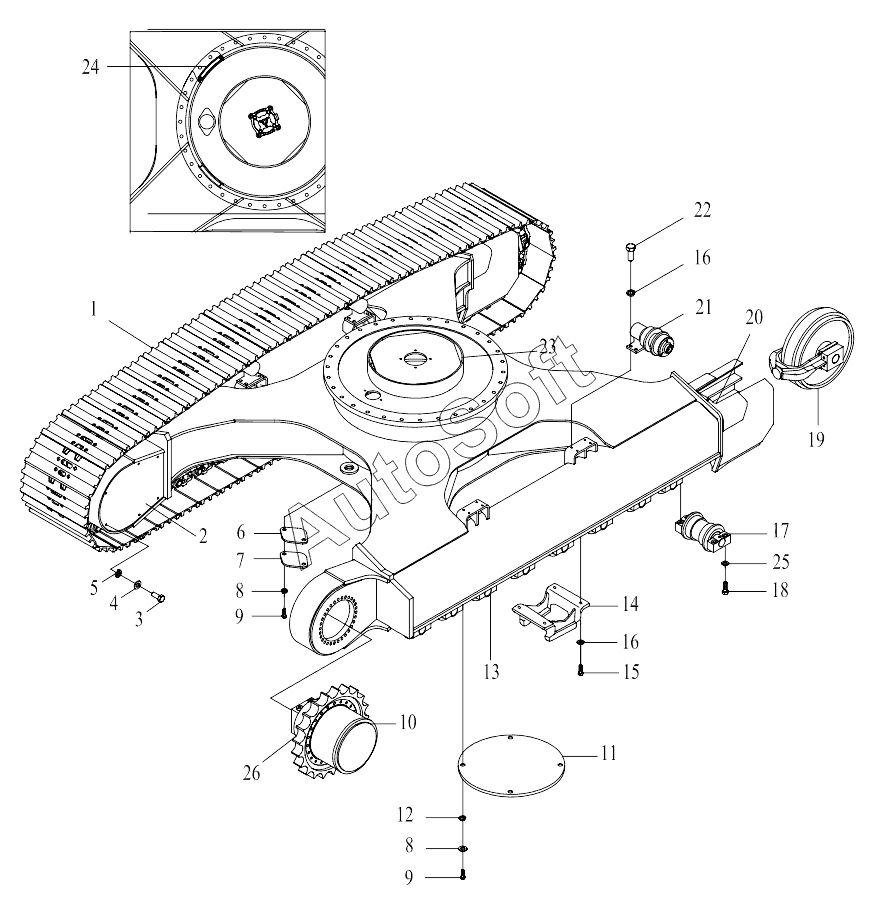

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240 (2015). UNDERCARRIAGE ASSY
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***1 | TRACK ASS'Y | |
| 2 | 3***4 | COVER BOARD | |
| 3 | 5***2 | BOLT M12x25 | |
| 4 | 5***1 | WASHER 12 | |
| 5 | 5***2 | WASHER 12 | |
| 6 | 3***8 | RUBBER PAD | |
| 7 | 3***5 | GREASE COVERING | |
| 8 | 5***2 | WASHER 12 | |
| 9 | 5***2 | BOLT M10x20 | |
| 10 | 6***4 | TRAVEL DEVICE | |
| 11 | 3***6 | BOTTOM COVER PLATE | |
| 12 | 5***1 | WASHER 10 | |
| 13 | 3***4 | TRACK FRAME | |
| 14 | 3***1 | CHAIN HOLDER | |
| 15 | 5***2 | BOLT M16x40 | |
| 16 | 5***2 | SPRING WASHER 16 | |
| 17 | 1***1 | TRACK ROLLER | |
| 18 | 5***1 | BOLT M16x90 | |
| 19 | 1***1 | FRONT IDLER | |
| 20 | 6***9 | IDLER CUSHION | |
| 21 | 1***1 | CARRIER ROLLER | |
| 22 | 5***2 | BOLT M16x35 | |
| 23 | 3***9 | RUBBER PAD | |
| 24 | 3***7 | RUBBER SLEEVE | |
| 25 | 5***2 | WASHER 16 | |
| 26 | 1***1 | DRIVE WHEEL |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
