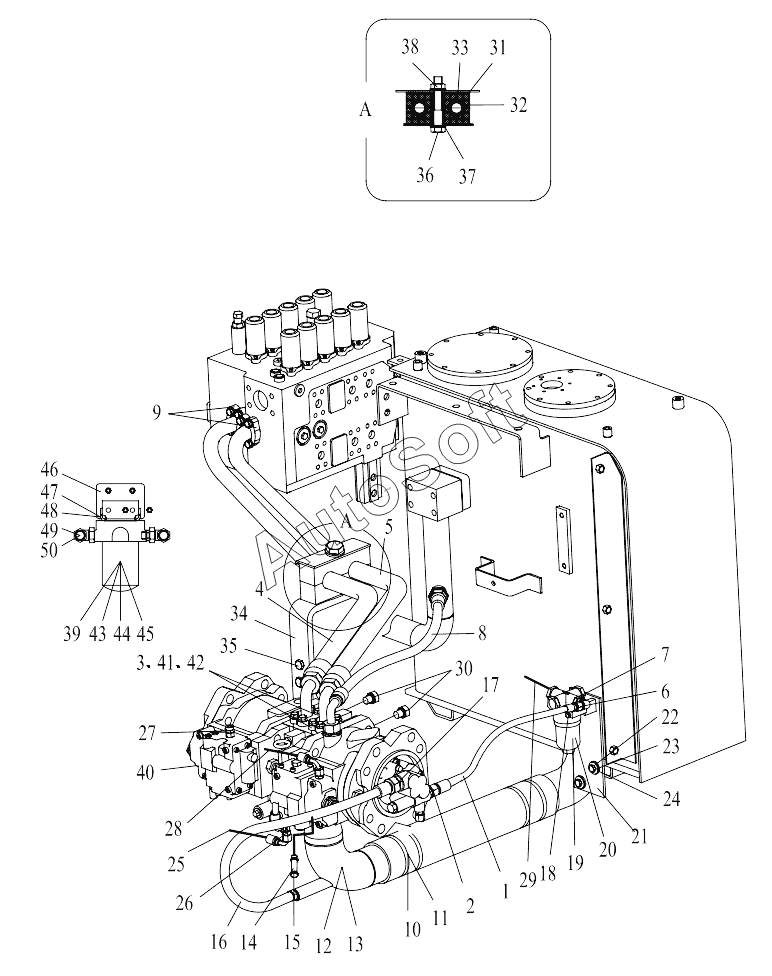

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240 (2015). MAIN PUMP LINES
39
27
28
29
30
31
32
33
34
35
36
37
38
26
40
41
42
43
44
45
46
47
48
49
50
14
2
3
4
5
6
7
8
9
10
11
12
13
1
15
16
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***6 | HOSE ASS’Y | |
| 2 | 6***8 | END STRAIGHT CONNECTOR | |
| 3 | 6***2 | FLANGE CLIP | |
| 4 | 1***3 | HOSE ASS’Y | |
| 5 | 1***4 | HOSE ASS’Y | |
| 6 | 6***4 | RIGHT-ANGLE CONNECTOR | |
| 7 | 6***7 | END STRAIGHT CONNECTOR | |
| 8 | 1***0 | HOSE ASS’Y | |
| 9 | 6***4 | FLANGE CLIP | |
| 10 | 3***9 | OIL SUCTION HOSE | |
| 11 | 5***1 | CLAMP SLTB-95~103/19 | |
| 12 | 3***0 | PUMP CONNECTING PIPE | |
| 13 | 5***4 | O-RING 69.4x3.53 | |
| 14 | 5***8 | SCREW M12x35 | |
| 15 | 5***2 | WASHER 12 | |
| 16 | 1***3 | HOSE ASS’Y | |
| 17 | 6***9 | END STRAIGHT CONNECTOR | |
| 18 | 5***1 | WASHER 6 | |
| 19 | 5***1 | BOLT M6X60 | |
| 20 | 6***3 | PRESSURE FILTER | |
| 21 | 3***1 | MOUNTING PLATE | |
| 22 | 3***2 | DAMPING WASHER | |
| 23 | 5***2 | BOLTM10x30 | |
| 24 | 5***2 | WASHER 10 | |
| 25 | 1***1 | HOSE ASS’Y | |
| 26 | 6***0 | THREE-WAY OIL PRESSURE CONNECTOR | |
| 27 | 6***6 | END STRAIGHT CONNECTOR | |
| 28 | 1***2 | HOSE ASS’Y | |
| 29 | 1***5 | HOSE ASS’Y | |
| 30 | 6***6 | TRANSITION CONNECTOR | |
| 31 | 3***3 | RUBBER DOUBLE PIPE CLAMP | |
| 32 | 3***1 | STEEL SLEEVE | |
| 33 | 3***2 | PRESS PLATE | |
| 34 | 3***6 | PIPE CLAMP SEAT | |
| 35 | 5***2 | BOLT M12x35 | |
| 36 | 5***1 | BOLT M16x100 | |
| 37 | 5***1 | WASHER 16 | |
| 38 | 5***2 | NUT M16 | |
| 39 | 6***7 | OIL FILTER | |
| 40 | 6***1 | MAIN PUMP | |
| 41 | 5***8 | SCREW M10x35 | |
| 42 | 5***2 | WASHER 12 | |
| 43 | 3***5 | BRACKET, OIL FILTER | |
| 44 | 5***2 | BOLT M12x20 | |
| 45 | 5***1 | WASHER 12 | |
| 46 | 3***4 | PLATE | |
| 47 | 5***2 | BOLT M8x20 | |
| 48 | 5***1 | WASHER 8 | |
| 49 | 6***1 | STRAIGHT CONNECTOR | |
| 50 | 6***5 | RIGHT-ANGLE CONNECTOR |
