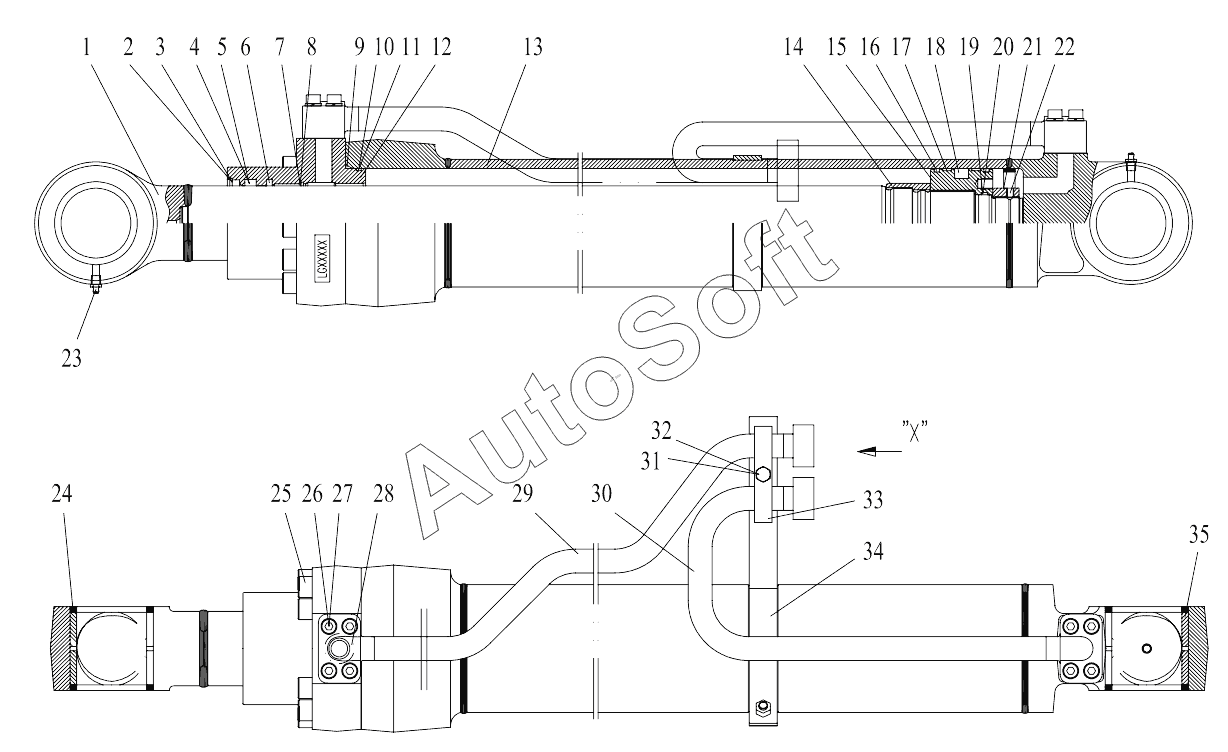

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240 (2015). BOOM CYLINDER R.H.
27
19
20
21
22
23
24
25
26
18
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***0 | PISTON ROD | |
| 2 | 3***0 | RETAINER | |
| 3 | 5***1 | DUST SEAL | |
| 4 | 5***1 | RETAINER 85x100x3 | |
| 5 | 5***2 | SEAL RING 85x100x10 | |
| 6 | 5***1 | CUSHION COLLAR 85x100.5x6.3 | |
| 7 | 5***1 | STEEL-BACKED 85x90x30 | |
| 8 | 3***0 | RETAINER | |
| 9 | 5***5 | O-RING 124.4x3.1 | |
| 10 | 5***1 | RETAINER 120x125x1.25 | |
| 11 | 5***5 | O-RING 119.4x3.1 | |
| 12 | 3***0 | GUIDE SLEEVE | |
| 13 | 3***0 | CYLINDER BLOCK | |
| 14 | 3***0 | CUSHION COLLAR | |
| 15 | 3***0 | PISTON | |
| 16 | 5***1 | POLLUTANT RING 125x117x6.2 | |
| 17 | 5***1 | BACK-UP RING 120x125x9.7 | |
| 18 | 5***1 | PISTON SEAL 125x102x16 | |
| 19 | 5***1 | RETAINER 65x70x1.25 | |
| 20 | 5***5 | O-RING 64.4x3.1 | |
| 21 | 3***0 | NUT | |
| 22 | 5***7 | SCREW M8x14 | |
| 23 | 5***1 | Oil cup | |
| 24 | 5***1 | DUST SEAL 80x95x6.5 | |
| 25 | 5***7 | SCREW M16x80 | |
| 26 | 5***7 | SCREW M10x55 | |
| 27 | 5***7 | Spring lock washer | |
| 28 | 5***5 | O-RING 27.7x3.5 | |
| 29 | 3***0 | PIPE ASS'Y | |
| 30 | 3***0 | PIPE ASS'Y | |
| 31 | 5***8 | BOLT M12x65 | |
| 32 | 5***7 | Spring lock washer | |
| 33 | 3***0 | CLAMP | |
| 34 | 3***0 | CLAMP | |
| 35 | 3***0 | BUSHING |
