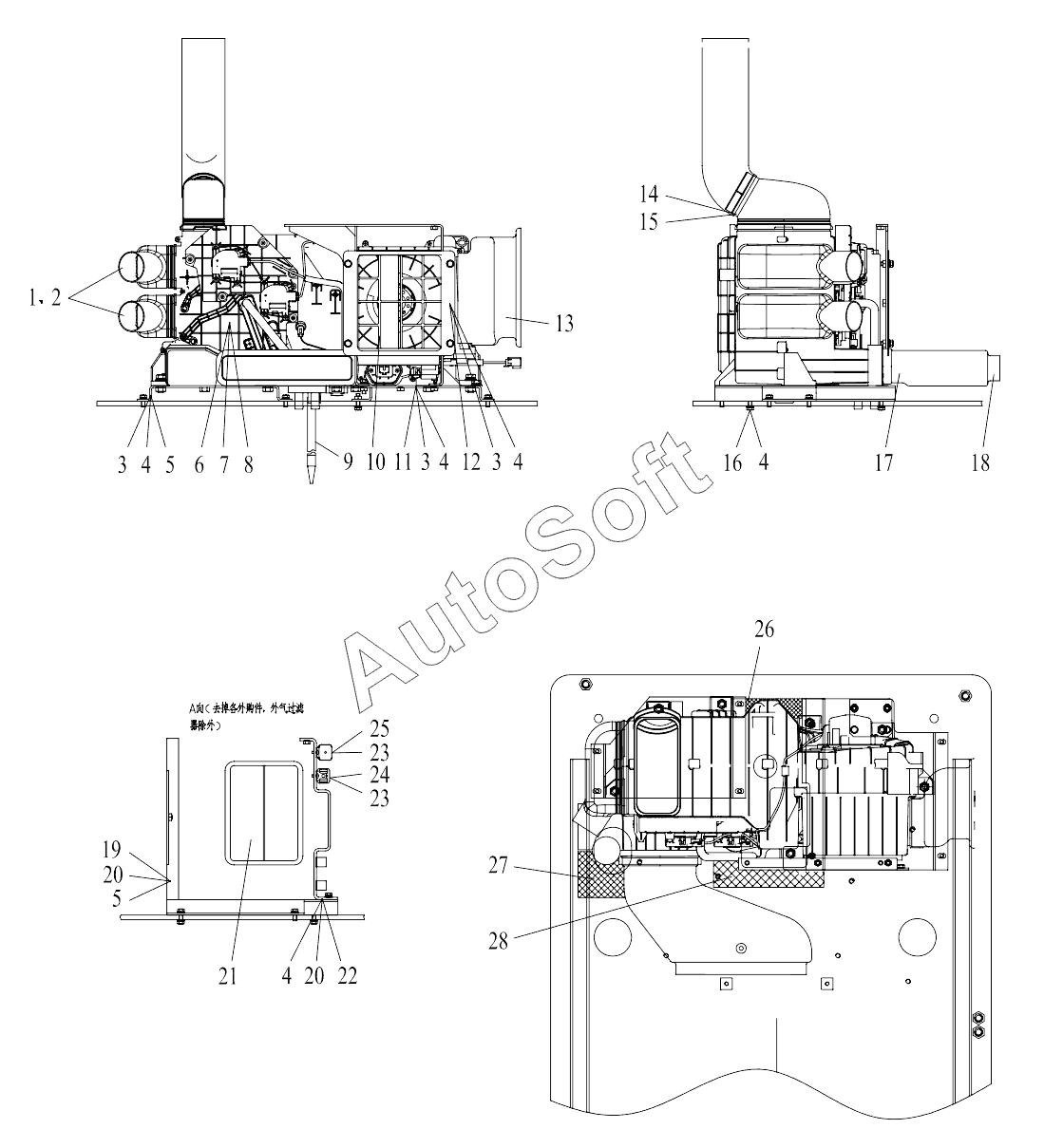

Каталог запасных частей к технике: Lonking (LongGong) CDM-6240 (2015). AIR CONDITIONER SYSTEM
15
28
27
26
25
24
23
23
22
21
20
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
5
4
4
4
4
4
3
3
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***2 | CLAMP A-50~70/9 | |
| 2 | 3***3 | RIGHT AIR PIPE | |
| 3 | 5***2 | BOLT M8x20 | |
| 4 | 5***1 | WASHER 8 | |
| 5 | 3***9 | RIGHT SUPPORT | |
| 6 | 6***1 | AIR CONDITIONER | |
| 7 | 5***2 | BOLT M12x25 | |
| 8 | 5***1 | WASHER 12 | |
| 9 | 6***2 | WATER OUTLET PIPE ASSS’Y | |
| 10 | 6***9 | INTERNAL AIR CLEANER | |
| 11 | 3***8 | LEFT SUPPORT | |
| 12 | 3***4 | COVER BOARD | |
| 13 | 3***2 | EXTERNAL AIR PIPE | |
| 14 | 6***6 | REAR AIR PIPE | |
| 15 | 5***2 | CLAMP A-90~110/9 | |
| 16 | 5***2 | BOLT M8x30 | |
| 17 | 6***3 | AIR DUCT, FOOT | |
| 18 | 3***5 | SPONGE 720x30x22 | |
| 19 | 3***1 | FRONT BRACKET | |
| 20 | 5***2 | BOLT M8x25 | |
| 21 | 6***6 | EXTERNAL AIR CLEANER | |
| 22 | 3***2 | SUPPORT | |
| 23 | 5***0 | SCREW M5x16 | |
| 24 | 6***1 | RELAY 1 | |
| 25 | 6***2 | RELAY 2 | |
| 26 | 3***7 | SPONGE | |
| 27 | 3***8 | SPONGE | |
| 28 | 3***6 | SPONGE |
