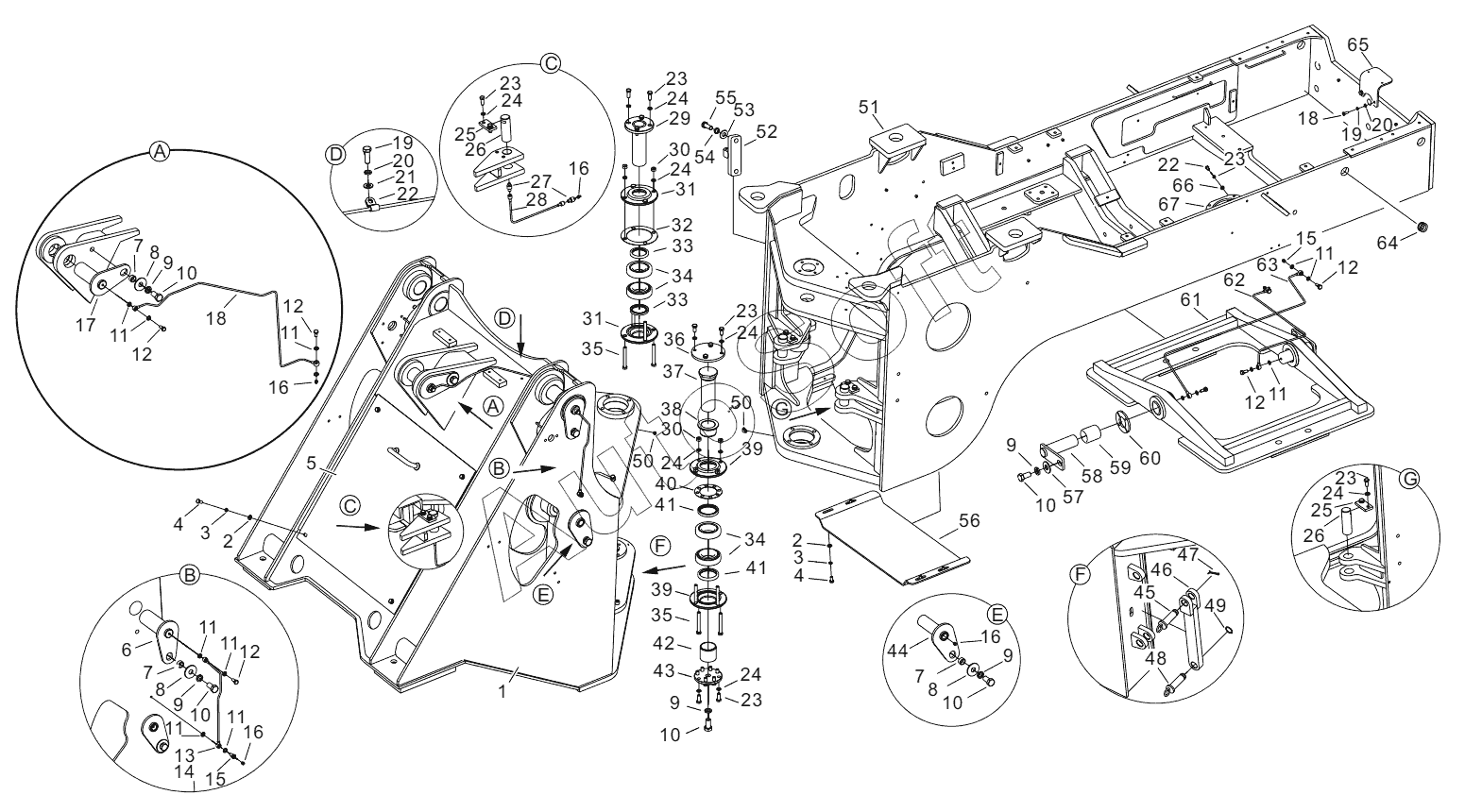

Каталог запасных частей к технике: Lonking (LongGong) CDM-835E VII.00I (2015). FRAME ASSEMBLY (30810900314) (USE FOR CDM835EVI.00 WHEEL LOADER)
42
50
50
49
48
47
46
45
44
43
51
41
41
40
39
39
38
37
36
35
35
59
67
66
65
64
63
62
61
60
34
34
58
57
56
55
54
53
52
9
9
9
9
9
17
16
16
16
16
15
15
14
13
12
12
12
12
12
11
11
11
11
11
11
11
11
10
10
10
10
10
18
18
8
8
8
7
7
7
6
5
4
4
3
3
2
2
1
19
19
20
20
21
22
22
23
23
23
23
23
23
24
24
24
24
24
24
24
25
25
26
26
27
28
29
30
30
31
31
32
33
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Front frame welding | |
| 2 | 5***5 | Plain washer | |
| 3 | 5***7 | Spring lock washer | |
| 4 | 5***4 | Bolt | |
| 5 | 3***4 | Cover plate assembly | |
| 6 | 3***2 | Welding of boom upper pin shaft | |
| 7 | 3***5 | Sleeve | |
| 8 | 5***1 | Washer 20 | |
| 9 | 5***7 | Washer | |
| 10 | 5***4 | Bolt M20x35 | |
| 11 | 6***9 | Washer 10 | |
| 12 | 3***7 | Bolt | |
| 13 | 3***6 | Welding of filler pipe of pin shaft of boom | |
| 14 | 3***7 | Welding of filler pipe of pin shaft of boom | |
| 15 | 3***0 | Flow nipple bolt | |
| 16 | 5***1 | Oil cup | |
| 17 | 3***0 | Welding of rear pin shaft of bucket cylinder | |
| 18 | 3***5 | Filler pipe assembly of bucket cylinder rear pin shaft | |
| 19 | 5***4 | Bolt | |
| 20 | 5***7 | Washer | |
| 21 | 5***5 | Washer | |
| 22 | 6***1 | Filler pipe clip assembly | |
| 23 | 5***4 | Bolt | |
| 24 | 5***7 | Spring lock washer | |
| 25 | 3***2 | Card board | |
| 26 | 6***1 | Steering pin | |
| 27 | 3***3 | Feed connector | |
| 28 | 3***6 | Welding of oil inlet pipe for steering pin shaft | |
| 29 | 3***6 | Articulated upper pin welding | |
| 30 | 5***9 | Nut | |
| 31 | 3***0 | Bearing cover | |
| 32 | 6***1 | Adjusting pad | |
| 33 | 5***1 | Gasket ring FB60x80x12 | |
| 34 | 5***1 | Bearing 32212 | |
| 35 | 5***4 | Bolt M12x100 | |
| 36 | 3***5 | Cover | |
| 37 | 3***0 | Lower articulated pin | |
| 38 | 3***4 | Shaft sleeve | |
| 39 | 3***7 | Bearing cover | |
| 40 | 6***0 | Adjusting pad | |
| 41 | 5***1 | Gasket ring FB70x90x12 | |
| 42 | 3***5 | Shaft sleeve | |
| 43 | 3***8 | End cover | |
| 44 | 3***3 | Welding of boom cylinder pin shaft | |
| 45 | 3***2 | Pin shaft welding | |
| 46 | 3***6 | Fixing rod welding | |
| 47 | 5***1 | Double layer compound spring cotter pin 4x44 | |
| 48 | 3***4 | Pin shaft | |
| 49 | 5***7 | Circlip 30 | |
| 50 | 5***1 | Oil cup 45°M10x1 | |
| 51 | 3***6 | Rear frame welding | |
| 52 | 3***2 | Welding of oil tank fixing seat | |
| 53 | 5***5 | Washer | |
| 54 | 5***7 | Spring lock washer | |
| 55 | 5***4 | Bolt M16x50 | |
| 56 | 3***1 | Gearbox guard board | |
| 57 | 5***5 | Washer | |
| 58 | 3***6 | Welding of swing span pin | |
| 59 | 6***2 | Sleeve | |
| 60 | 6***3 | Copper gasket | |
| 61 | 3***5 | Welding of swing span | |
| 62 | 3***5 | Welding of the rear filler pipe of swing span pin | |
| 63 | 3***6 | Welding of the front filler pipe of swing span pin | |
| 64 | 6***6 | Rubber jacket of rear frame | |
| 65 | 3***1 | Buzzer fixing plate | |
| 66 | 5***5 | Plain washer | |
| 67 | 3***3 | Welding of oil filter bracket |
