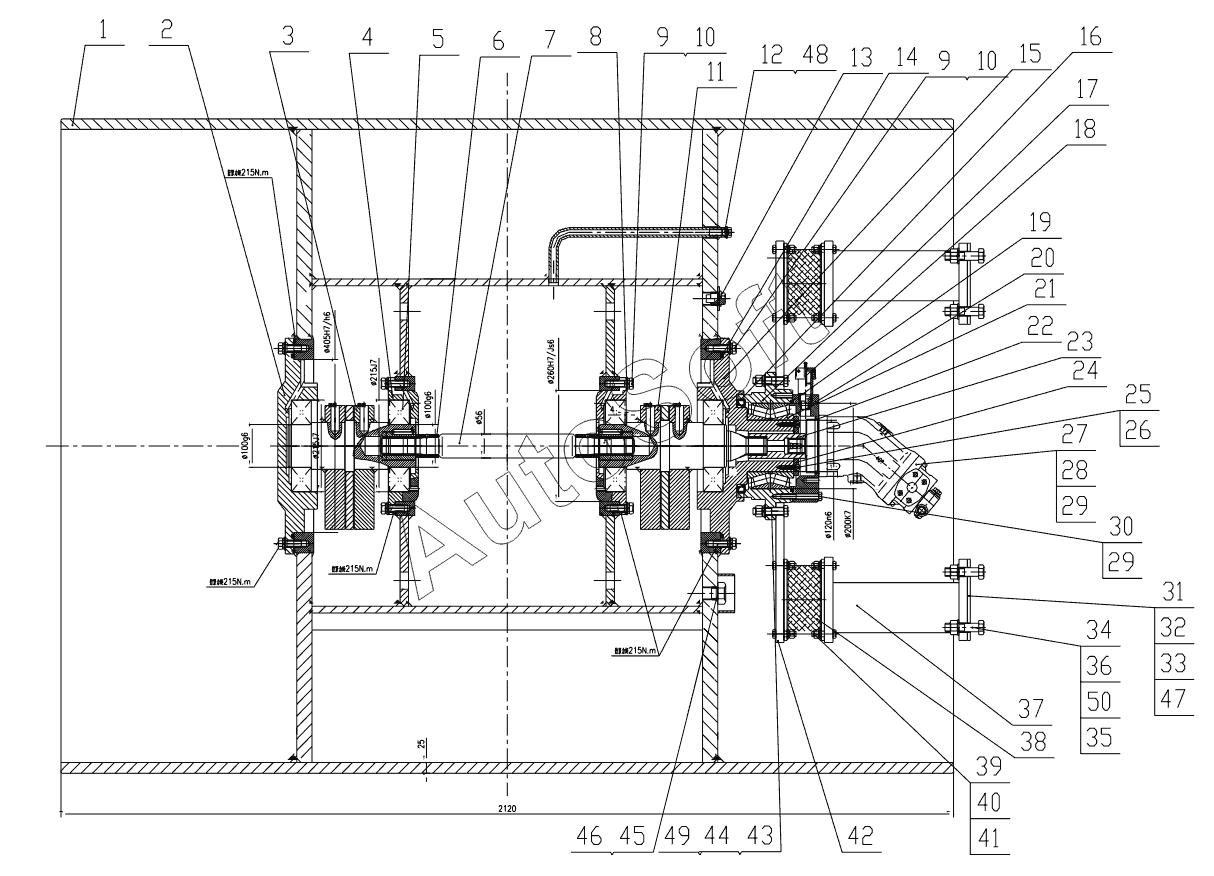

Каталог запасных частей к технике: Lonking (LongGong) CDM-512D (2014). Vibration drum assembly
1
1
2
3
4
5
6
7
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Drum assembly | |
| 1 | L***1 | Drum assembly | |
| 2 | L***1 | Outer bearing bracket | |
| 3 | L***2 | Left vibration exciter | |
| 4 | L***2 | Inner bearing bracket | |
| 5 | G***3 | Bearing | |
| 6 | L***3 | Rubber sleeve | |
| 7 | L***2 | Drive shaft | |
| 8 | L***6 | Lock spacer | |
| 9 | G***3 | Bolt | |
| 10 | G***3 | Washer | |
| 11 | L***3 | Right vibration exciter | |
| 12 | L***1 | Plug | |
| 13 | L***7 | Magnetism bolt | |
| 14 | G***1 | O-ring | |
| 15 | L***1 | Outer bearing bracket | |
| 16 | T***8 | Oil seal 180x220x18 | |
| 17 | L***6 | Driving bearing bracket | |
| 18 | L***2 | Breather | |
| 19 | G***1 | O-ring | |
| 20 | L***9 | Motor bracket | |
| 21 | L***1 | Biserial tapered roller bearing | |
| 22 | G***1 | O-ring | |
| 23 | L***7 | Motor spline sleeve | |
| 24 | L***8 | Bearing ring | |
| 25 | G***1 | Screw | |
| 26 | G***3 | Washer | |
| 27 | A***6 | Vibration motor | |
| 28 | G***3 | Bolt | |
| 29 | G***3 | Washer | |
| 30 | G***2 | Bolt | |
| 31 | L***7 | Adjusting washer | |
| 32 | L***8 | Adjusting washer | |
| 33 | L***9 | Adjusting washer | |
| 34 | G***2 | Bolt | |
| 35 | G***1 | Washer | |
| 36 | G***1 | Nut | |
| 37 | C***1 | Connecting bracket weldment | |
| 38 | 1***B | Shock absorber | |
| 39 | G***3 | Bolt | |
| 40 | D***6 | Washer 12 | |
| 41 | G***1 | Nut | |
| 42 | L***3 | Support board | |
| 43 | G***2 | Bolt | |
| 44 | G***0 | Nut | |
| 45 | L***3 | Oil pointer | |
| 46 | J***7 | Bonded washer 30 | |
| 47 | L***4 | Spacer shim | |
| 48 | J***2 | Combined washer | |
| 49 | D***6 | Washer 16 | |
| 50 | D***6 | Washer 20 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
