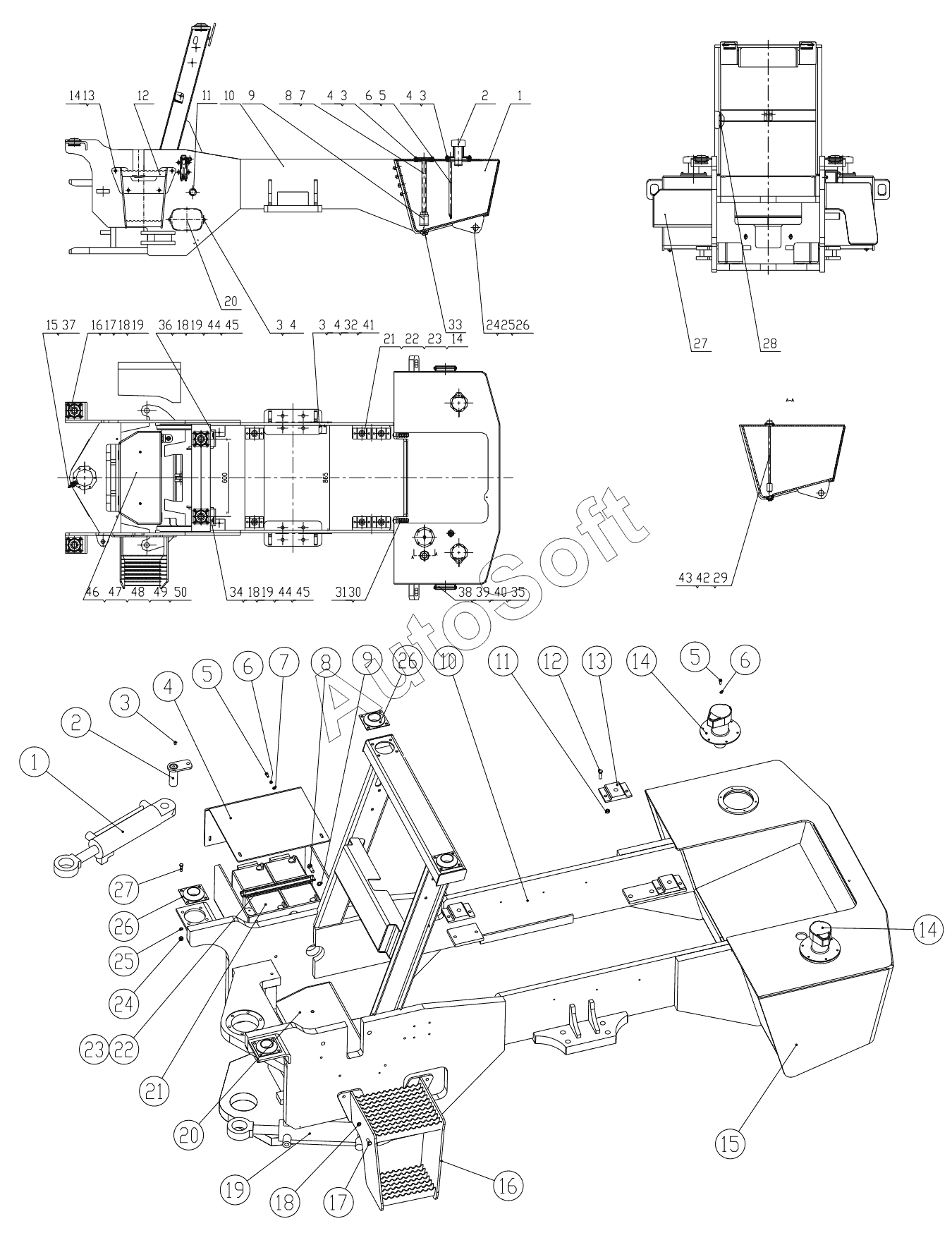

Каталог запасных частей к технике: Lonking (LongGong) CDM-514D (2014). Rear frame assembly
1
1
1
1
2
2
3
3
3
3
3
4
4
4
4
4
5
5
5
6
6
6
7
7
8
8
9
9
10
10
11
11
12
12
13
13
14
14
14
14
15
15
16
16
17
17
18
18
18
18
19
19
19
19
20
20
21
21
22
22
23
23
24
24
25
25
26
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
44
45
45
46
47
48
49
50
51
52
53
54
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***2 | Fuel tank weldment | |
| 1 | L***2 | Fuel tank weldment | |
| 2 | T***1 | Air filter | |
| 3 | G***3 | Bolt | |
| 4 | G***3 | Washer | |
| 5 | L***5 | Oil return pipe weldment | |
| 6 | J***7 | Washer | |
| 7 | L***4 | Suction cover weldment | |
| 8 | G***1 | O-ring | |
| 9 | W***J | Suction filter | |
| 10 | L***1 | Rear frame weldment | |
| 11 | L***5 | Sleeve | |
| 12 | L***3 | Pedal weldment | |
| 13 | G***3 | Bolt | |
| 14 | G***3 | Washer | |
| 15 | J***1 | Straight pressure oil cup | |
| 16 | 6***1 | Shock absorber | |
| 17 | G***3 | Bolt | |
| 18 | G***3 | Washer | |
| 19 | G***0 | Nut | |
| 20 | L***6 | Dam-board | |
| 21 | E***0 | Absorber | |
| 22 | G***3 | Bolt | |
| 23 | G***0 | Nut | |
| 24 | G***2 | Pin | |
| 25 | G***1 | Washer | |
| 26 | G***1 | Cotter pin | |
| 27 | L***3 | Battery box assembly | |
| 28 | L***7 | Sleeve | |
| 29 | L***4 | Oil level sensor | |
| 30 | G***3 | Bolt | |
| 31 | D***6 | Washer 12 | |
| 32 | L***1 | Hot water valve support | |
| 33 | L***2 | Greasy blockage assembly | |
| 34 | L***2 | Left connecting base weldment | |
| 35 | G***1 | Washer | |
| 36 | L***3 | Right connecting weldment | |
| 37 | C***1 | Grease fitting seat | |
| 38 | L***1 | Pedal plate | |
| 39 | L***3 | Pedal plate pin | |
| 40 | G***1 | Cotter pin | |
| 41 | G***0 | Nut | |
| 42 | G***8 | Screw | |
| 43 | G***3 | Washer | |
| 44 | G***3 | Bolt | |
| 45 | G***1 | Washer | |
| 46 | L***1 | Front balance block | |
| 47 | L***2 | Fixed plate | |
| 48 | G***2 | Bolt | |
| 49 | D***6 | Washer 12 | |
| 50 | G***3 | Bolt | |
| 51 | G***2 | Bolt | |
| 52 | L***6 | Spacer pipe | |
| 53 | L***7 | Vent pipe | |
| 54 | J***0 | Pipe clamp | |
| 55 | L***8 | Vent pipe |
