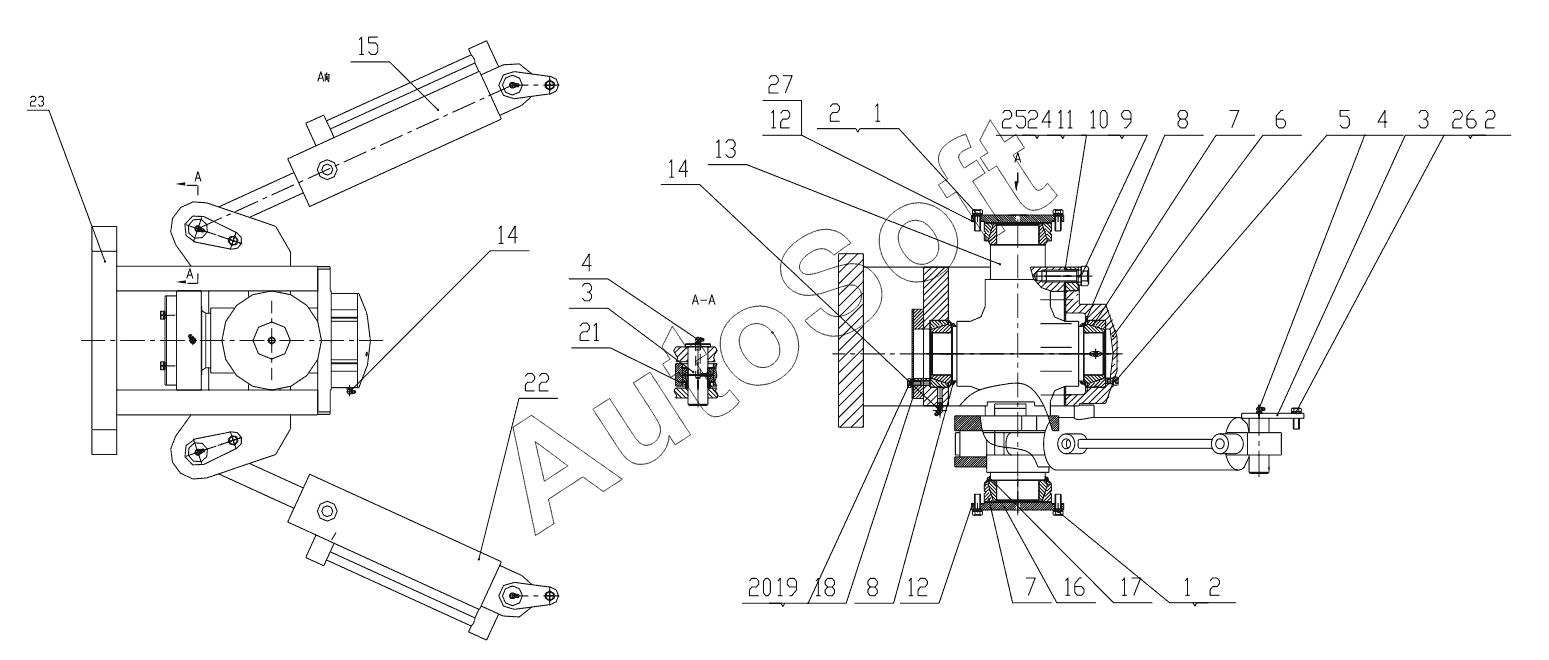

Каталог запасных частей к технике: Lonking (LongGong) CDM-514D (2014). Articulated bracket assembly
1
1
2
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
12
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***3 | Bolt | |
| 2 | G***3 | Washer | |
| 3 | L***3 | Rear pin | |
| 4 | J***2 | Grease cup 90° M10x1 | |
| 5 | G***1 | Screw | |
| 6 | L***4 | Artuculated bearing cover | |
| 7 | G***K | Bearing | |
| 8 | L***9 | Front and rear dust ring | |
| 9 | G***2 | Bolt | |
| 10 | G***3 | Washer | |
| 11 | L***3 | Gasket | |
| 12 | L***8 | Adjusting shim | |
| 13 | L***2 | Spider weldment | |
| 14 | J***2 | Connecting pressure oil cup | |
| 15 | L***5 | Right steering cylinder | |
| 16 | L***3 | Bearing cover | |
| 17 | L***0 | Lower dust ring | |
| 18 | L***3 | Cover board | |
| 19 | G***3 | Bolt | |
| 20 | G***3 | Washer | |
| 21 | L***2 | Sleeve | |
| 22 | L***4 | Cylinder | |
| 23 | L***1 | Articulated bracket seat | |
| 24 | L***4 | Gasket | |
| 25 | L***5 | Gasket | |
| 26 | G***3 | Bolt | |
| 27 | L***8 | Adjusting shim |
