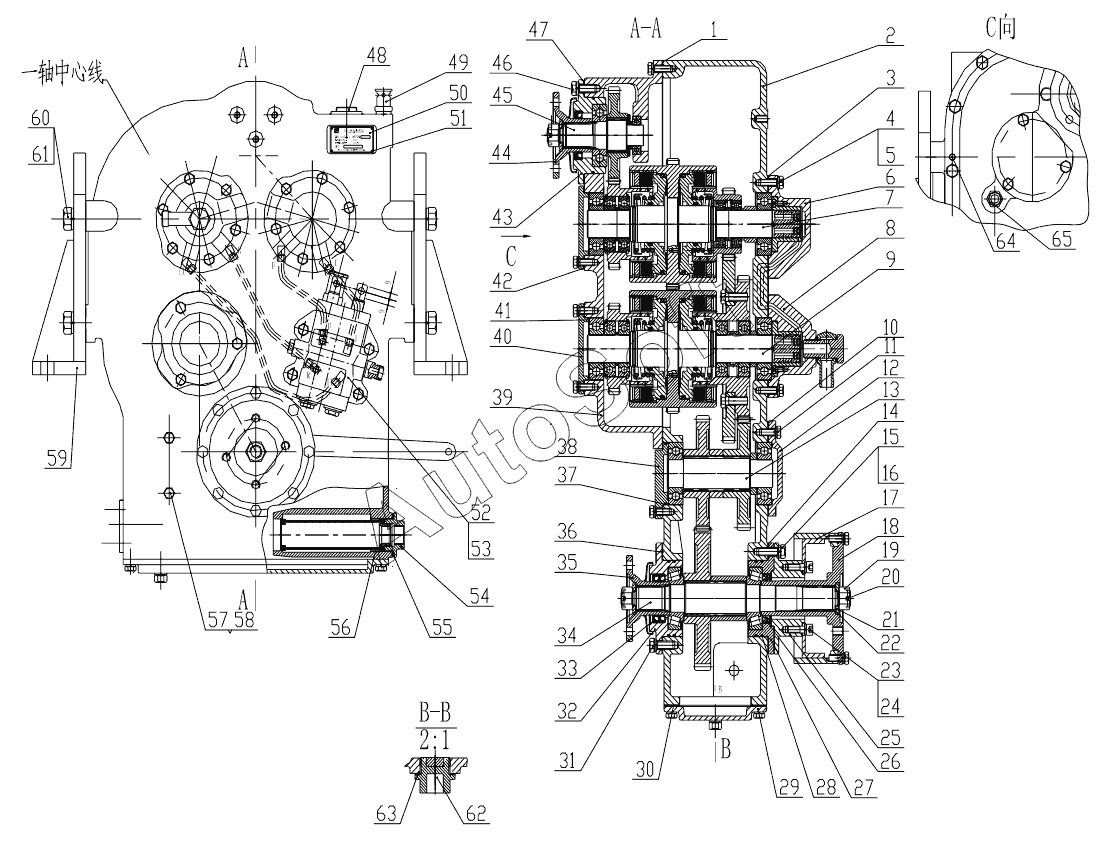

Каталог запасных частей к технике: Lonking (LongGong) CDM-816 (2011). Transmission assembly (LG816.03.01)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | GASKET | |
| 2 | L***1 | TRANSMISSION ASSEMBLY | |
| 3 | L***2 | GASKET | |
| 4 | G***0 | Bolt | |
| 5 | G***7 | Washer | |
| 6 | L***2 | SHAFT II FRONT END COVER ASSEMBLY | |
| 7 | L***3 | SHAFT II ASSEMBLY | |
| 8 | L***4 | SHAFT III FRONT END COVER ASSEMBLY | |
| 9 | L***5 | SHAFT III ASSEMBLY | |
| 10 | L***3 | GASKET | |
| 11 | G***0 | Bolt | |
| 12 | L***4 | SHAFT IV FRONT END COVER | |
| 13 | L***6 | SHAFT IV ASSEMBLY | |
| 14 | L***5 | GASKET | |
| 15 | G***0 | Bolt | |
| 16 | G***7 | Washer | |
| 17 | L***7 | BRAKE | |
| 18 | L***6 | FRONT OUTLET FLANGE | |
| 19 | L***7 | HEXAGON SLOTTED NUT | |
| 20 | G***0 | Cotter pin | |
| 21 | L***8 | WASHER | |
| 22 | G***2 | O-RING | |
| 23 | G***0 | HEXAGON SOCKET HEAD CAP SCREW | |
| 24 | G***5 | WASHER | |
| 25 | L***9 | BRAKE BRACKET | |
| 26 | G***2 | SEAL RING | |
| 27 | L***0 | SHAFT V FRONT BEARING SEAT | |
| 28 | G***2 | O-RING | |
| 29 | L***1 | OIL PAN | |
| 30 | L***2 | GASKET | |
| 31 | G***0 | Bolt | |
| 32 | L***3 | SHAFT V REAR BEARING SEAT | |
| 33 | G***2 | SEAL RING | |
| 34 | L***8 | SHAFT V ASSEMBLY | |
| 35 | L***9 | REAR OUTPUT FLANGE | |
| 36 | L***4 | ADJUSTING WASHER | |
| 37 | G***0 | O-RING | |
| 38 | L***5 | SHAFT IV REAR END COVER | |
| 39 | L***6 | END COVER | |
| 40 | L***7 | SHAFT III REAR END COVER | |
| 41 | L***8 | ADJUSTING WASHER | |
| 42 | L***9 | GASKET | |
| 43 | L***0 | SHAFT I BEARING SEAT | |
| 44 | L***0 | INLET FLANGE | |
| 45 | L***1 | SHAFT I ASSEMBLY | |
| 46 | G***0 | Bolt | |
| 47 | L***1 | GASKET | |
| 48 | L***2 | PLUG SCREW | |
| 49 | L***2 | VENT VALVE | |
| 50 | L***3 | NAMEPLATE | |
| 51 | G***6 | RIVET | |
| 52 | L***3 | CONTROL VALVE | |
| 53 | L***4 | GASKET | |
| 54 | L***5 | PIPE CONNECTOR | |
| 55 | J***7 | COMBINATION SEAL WASHER | |
| 56 | L***4 | OIL FILTER | |
| 57 | L***6 | BOLT | |
| 58 | J***7 | COMBINATION SEAL WASHER | |
| 59 | L***5 | BRACKET | |
| 60 | G***0 | Bolt | |
| 61 | G***7 | Washer | |
| 62 | L***6 | DRAIN PLUG | |
| 63 | J***7 | COMBINATION SEAL WASHER | |
| 64 | G***0 | Internal thread round pin | |
| 65 | L***7 | Pipe connector |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
